产品名称：PZ943W/H/F电动法兰式刀型闸阀(刀闸阀)[ 2013-10-15 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控，，详尽入微全方位检测！
价钱合理：高效内部本钱控制，，镌汰了开支，，让利于客户
交货快捷：先进生产流水线，，富足的备货，，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 产品说明：

    刀型闸阀顾名思义就是平板阀板底部具有刀型斜切口，，具有切断介质的功效，，使得阀门关闭不受介质壅闭 。。。。。。此阀门一样平常用于 纸浆、煤灰、化工质料、污水、食物等介质的流通启闭 。。。。。。压力规模一样平常都1.6MPa以内使用，，温度一样平常在120℃以下使用，，高温也可以用特殊材质取代使用 。。。。。。 凭证密封性能要求可以分软密封和硬密封 。。。。。。软密封可以抵达0泄露，，硬密封凭证差别泄露品级磨练　

    该阀门操作利便,开启自由,运动无邪可靠; 阀瓣装配维修简朴, 密封结构合理, 密封圈替换利便适用 。。。。。。

    刀型闸阀手艺参数：

    公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb

    公称通径：DN50~600mm NPS 2"~24"

    适用温度：-20~+650℃（详细温度规模视密封副材质和介质性子而定）

    毗连法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS

    主体质料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M

    密封型式：硬密封、软密封

    走漏量：硬密封：D级（液体0.1×DN mm3/s）软密封：A级 （零走漏）

    配套附件：装置法兰

    刀型闸阀特点：

    ◎启闭迅速，，平衡可靠，，自动化水平高 。。。。。。

    ◎装置高度及位置不受限制 。。。。。。

    ◎接纳防爆型电动装置，，在易燃易爆，，甚至有毒气体情形中可以正常事情 。。。。。。

    ◎配有手动，，万一供电中止，，可以手动操作开启或关闭阀门，，有用控制介质，，避免事故爆发 。。。。。。

    产品订货须知：

    一、①电动法兰式刀型闸阀产品名称与型号②电动法兰式刀型闸阀口径③是否带附件以便AG旗舰厅为您准确选型 。。。。。。

    二、若已经由设计单位选定上海AG旗舰厅的电动法兰式刀型闸阀型号，，请按电动法兰式刀型闸阀型号直接向我司销售部订购 。。。。。。

    三、当使用的场合很是主要或情形较量重大时,请您只管提供设计图纸和详细参数，，由AG旗舰厅AG旗舰厅阀门专家为您审核把关 。。。。。。

    谢谢您会见AG旗舰厅网站【/】,若有任何疑问.您可以致电给我们,我们一定会全心起劲为您提供优质的效劳 。。。。。。



  • 产品形状及结构尺寸：

    PZ943W/H/F电动法兰式刀型闸阀(刀闸阀)形状及结构尺寸 (mm)
    DN
    L
    D
    D1
    D2
    H
    z×M
    D0
    50
    43
    160
    125
    100
    285
    4×M16
    180
    65
    46
    180
    145
    120
    298
    4×M16
    180
    80
    46
    195
    160
    135
    315
    4×M16
    220
    100
    52
    215
    180
    155
    365
    8×M16
    220
    125
    56
    245
    210
    185
    400
    8×M16
    230
    150
    56
    280
    240
    210
    475
    8×M20
    280
    200
    60
    335
    295
    265
    540
    8×M20
    360
    250
    68
    390
    350
    320
    630
    12×M20
    360
    300
    78
    440
    400
    368
    780
    12×M20
    400
    350
    78
    500
    460
    428
    885
    16×M20
    400
    400
    102
    565
    515
    482
    990
    16×M22
    400
    450
    114
    615
    565
    532
    1100
    20×M22
    560
    500
    127
    670
    620
    585
    1200
    23×M22
    530
    600
    154
    780
    725
    685
    1450
    20×M27
    600
    800
    190
    1010
    950
    898
    2×M
    24×M30
    680

    PZ943W/H/F电动法兰式刀型闸阀(刀闸阀)形状及结构尺寸 (mm)
    DN
    L
    D
    D1
    D2
    H
    z×M
    D0
    50
    43
    160
    125
    99
    285
    4×M16
    180
    65
    46
    185
    145
    120
    295
    4×M16
    180
    80
    46
    200
    160
    135
    315
    8×M16
    220
    100
    52
    220
    180
    155
    365
    8×M16
    220
    125
    56
    250
    210
    185
    400
    8×M16
    230
    150
    56
    285
    240
    210
    475
    8×M20
    280
    200
    60
    340
    295
    265
    540
    12×M20
    360
    250
    68
    405
    355
    310
    630
    12×M22
    360
    300
    78
    460
    410
    375
    780
    12×M22
    400
    350
    78
    520
    470
    435
    885
    16×M22
    400
    400
    102
    580
    525
    485
    990
    16×M27
    400
    450
    114
    640
    585
    545
    1100
    20×M27
    530
    500
    127
    715
    650
    609
    1200
    20×M30
    530
    600
    154
    840
    770
    720
    1450
    20×M36
    600
    800
    190
    1025
    950
    898
    2000
    24×M36
    680

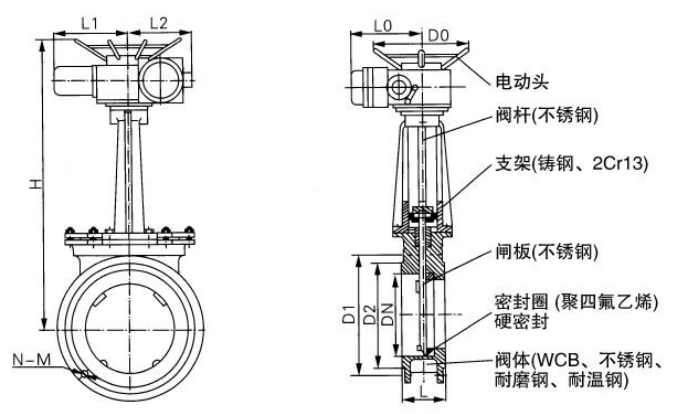

  • PZ943W/H/F电动法兰式刀型闸阀(刀闸阀)结构图
