减压阀|Y42X-PN2.5MPa|C|DN150mm产品手艺参数及说明书

[ 2024-12-17 ]

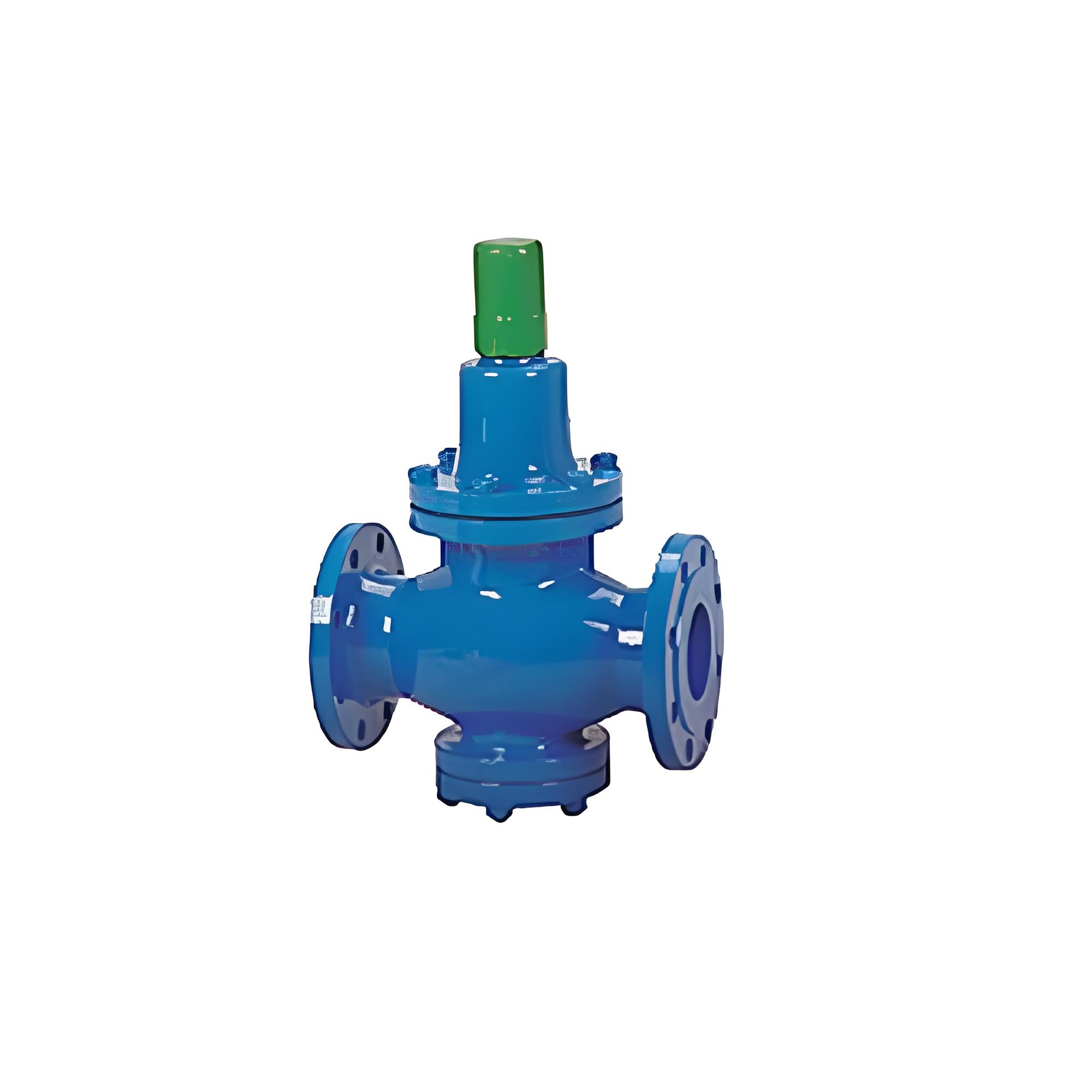

‌Y42X减压阀‌是一种直接作用式薄膜弹簧减压阀，，，主要由调理弹簧、膜片、活塞、阀座、阀瓣等零件组成。。。其事情原理是通过膜片直接传感下游压力驱动阀瓣，，，控制阀瓣开度完成减压稳压功效‌。。。

阀

应用场景

Y42X减压阀适用于都会修建、高层修建的冷热供水系统，，，可以取代通例分区水管，，，节约装备。。。它也可以在通常的冷热水管网中起减压稳压作用，，，适用于水和非侵蚀性液体介质的管路‌。。。

手艺参数
  • ‌公称通径‌：DN150mm
  • ‌公称压力‌：PN2.5MPa
  • ‌适用温度‌：0~80℃
  • ‌最高入口压力‌：2.5MPa
  • ‌出口压力规模‌：0.4-1.6MPa
  • ‌压力特征误差‌：切合GB12244-1989标准
  • ‌流量特征误差‌：切合GB12244-1989标准
  • ‌渗漏量‌：0
  • ‌阀体质料‌：WCB（碳钢）‌
阀门
结构特点

Y42X减压阀结构紧凑，，，调压、稳压行动平稳，，，适用于种种需要减压稳压的场合‌。。。


减压阀

产品性能参数

Y42X 型 PN16~PN63 煤气减压阀主要性能参数
型号 PN 事情压力 / MPa 适用温度 / ℃ 适用介质 入口压力 / MPa 出口压力 / MPa
Y42X-16C 16 1.6 ≤200 煤气 1.6~2.5 0.5~1.6
Y42X-25 25 2.5
Y42X-40 40 4.0 4.0 1.0~2.5
Y42X-63 63 6.4 6.4 1.0~3.0

产品零部件质料

Y42X 型 PN16~PN63 煤气减压阀零部件质料
型号 质料
阀体、阀盖 阀杆、阀瓣 密封环 调理弹簧 膜片
Y42X-16C 碳钢 不锈钢 橡胶 硅锰钢 铬镍钛钢
Y42X-25
Y42X-40
Y42X-63

产品形状及结构尺寸

Y42X 型 PN16~PN63 煤气减压阀形状及结构尺寸（mm）
型号 DN L H H1 重量 / kg
Y42X-16C 300 800 820 344 560
Y42X-25 300 800 820 345 580
Y42X-40 300 800 840 365 590
Y42X-63 300 800 850 375 600
