电动阀门怎么接线和结构图解

[ 2022-06-24 ]
电动阀门怎么接线和结构图解呢？？？？？电动阀门最简朴的有两根/三根(220V/380V)的电源线 ，，三根控制线 ，，其中一根是公共线 ，，另两根是 ，，一个控制开 ，，一个控制关。。贵一些的尚有两根 ，，是故障的无源的开点或闭点信号线；；再贵一些的尚有两根 ，，是开度反响的线 ，，一样平常是4~20MA。。电动阀接线：开与关控制3根（开1根 ，，关1根 ，，公共端1根） ，，开到位与关到位3根（开到位1根 ，，关到位1根 ，，公共端1根） ，，共计6根线。。其中开到位与关到位为无源触点。。

电动阀门的常见接线方法 电动阀门包括电动闸阀、电动蝶阀、电动球阀、电动阻止阀、电动调理阀、电磁阀等 ，，电动阀门分为开关式和可调式 ，，开关式的原理是翻开电源、翻开位置。。电动调理阀的原理是输入4-20ma或0-10v电流信号来调理电动阀门的开启。。电动阀门 器和阀体组成 ，，有许多用户不知道电动阀门的接线 ，，下面详细说明 ，，装有细小电动执行器的六线电动阀门分为开关型和调理型、驱动开关控制和信号反响控制组件。。
 电动阀
电动阀门按阀位功效可分为：开关型电动阀和调理型电动阀；；按阀位形式可分为：电动球阀和电动蝶阀；；按阀体形状还可以分为：通俗电动阀和微型电动阀。。电动阀通例为开关型 ，，也有调理型的 ，，好比：风机进水管调理水流等。。�？？？？匦偷缍б谎匠７殖１蘸统？？？？？街� ，，常闭型是指断电时阀门处于关闭状态 ，，常�？？？？图词嵌系缡狈糯τ诳糇刺唬涣硗獍唇酉呋狗秩吆土较咧� ，，大口径大多是三线制的 ，，小口径的会有两线和三线制两种。。

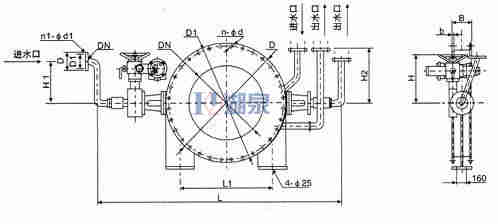

电动阀门结构图解
 电动阀门

无源开关式(开关型带无源触点型反响接线图)
有源开关式(通俗开关型带有源灯指示接线图)
开度电位计型(开关型带开度式接线图)
智能调理式(输入输出4-20mA智能调理型接线图)
交流AC380V(带无源触点反响380V电源接线图)
直流DC24V(交流正负开关同时无源信号反响24V电源接线图)

电动阀门执行器按电源电压一样平常可分交流(AC110V、AC220V、AC380V) ，，直流(DC24V、DC12V) ，，按控制要领分为有源开关式、无源开关式、电位计型、调理型等。。

电动球阀可用于要求的场合不但可应用于一样平常的石油 ，，自然气 ，，环保 ，，水处置惩罚等 ，，包括化工化学行业、石油等事情条件较为卑劣的地方 ，，电动球阀是通过380V/220V/DC24V等电源为驱动电源 ，，以开关量信号或模拟量信号（4-20mA、1-10V DC、1-5V DC）来控制信号 ，，可使电动阀门运动到所需位置 ，，实现其自动化控制功效。。差别的电压及控制形式 ，，接线的方法也都不相同。。

电动蝶阀电机为全关闭式鼠笼式电机 ，，扭矩大 ，，惯性力小 ，，绝缘品级为 F 级 ，，内置过热保唬护开关 ，，可避免电动执行器堵转电机过热时损坏电机 ，，并带有手轮设计 ，，可以用于断电时操作 ，，包管清静可靠。。电动蝶阀它是通过380V/220V/DC24V等电源为驱动电源 ，，差别的电压及控制形式 ，，所对应的接线方法也是不相同 ，，用户需要举行详细相识及认知。。

电动调理阀一个电源线 ，，一个信号输出线(阀位设定) 电动开关阀 ，，一样平常有七根线或者更多 ，，开、关、停、开到为回讯、关到位回讯、故障状态、电源

plc控制柜与电动阀门怎么接线首先 ，，电动阀门有单相、两相和三相电之分 ，，要看电动阀门的控制接线方法和控制箱的回路 ，，plc控制220v的电动阀门一样平常接纳继电器 ，，两相的直接接就可以了 ，，三相电的需接零线和前方。。PLC控制柜若是要控制一个电动阀门开闭 ，，那需要看开和关两个照旧需要阻止键 ，，开关阀一样平常有两个行程开关作为阀门反响信号进入PLC系统 ，，体现开关到位 ，，一样平常可以设置为开关状态、开关状态、开关和关闭故障 ，，既不开关也不关闭体现行程的四种状态 ，，开关在画面上做差别的颜色标记即可。。电动阀门若是是双缸 ，，可以设置阻止阀按钮 ，，关闭控制总气源的电磁阀 ，，电动阀门阻止在现在的位置 ，，若是是一边气源一边弹簧的开关阀 ，，则无法设置阻止阀。。由于是全开照旧全关都停不下来。。
