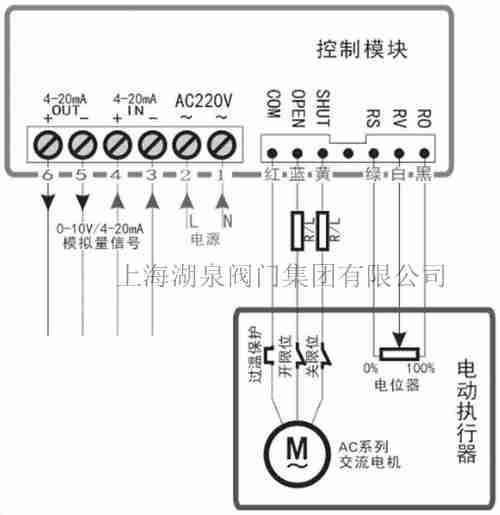

电动控制阀门规格，，，，，原理接线图

[ 2021-12-17 ]
电动控制阀门规格，，，，，原理接线图知道吗？？？？？？上海AG旗舰厅阀门集团有限公司带各人相识一下电动阀门控制原理的详细介绍和说明电动调理阀相宜装置为事情活塞上端在水平管线下部。。。。。。温度传感器可装置在任何位置，，，，，整个长度必需浸入到被控介质中。。。。。。 电动控制阀门一样平常包括驱动器，，，，，接受驱动器信号（0-10V或4-20MA）来控制阀门举行调理，，，，，也可凭证控制需要，，，，，组成智能化网络控制系统，，，，，优化控制实现远程监控，，，，，适当的流量特征（一样平常 为等百分数特征），，，，，适当的型号规格：当处在设计计划流量下彻底开启时，，，，，减压阀尽可能肩负妄想计划设计标准下少为50% 的控制回路压力差，，，，，在思量到不到所述标准的状态下，，，，，要在这种控制回路中安裝自力式压力差减压阀以刷新减压阀的阀权度并镌汰噪声。。。。。。电机电源220VAC 或者380VAC，，，，，控制信号4~20mA，，，，，阀内里有控制器，，，，，控制器把电流信号转换为步进电机的角行程信号，，，，，电机转动，，，，，由齿轮，，，，，杠杆，，，，，或者齿轮加杠杆，，，，，发动阀杆运作，，，，，实现直行程或角行程 反响�。。。。。� 电机运行，，，，，通过齿轮运转，，，，，由三讨论的滑动变阻器输出阀门的定位信号，，，，，别的尚有三根线的限位信号（全开，，，，，全开。。。。。。公共线）。。。。。。
电动控制阀门
电动控制阀门怎么控制？？？？？？首先我们要相识其事情原理。。。。。。通过吸收工业自动化控制系统的信号（如：4~20mA）来驱动阀门改变阀芯和阀座之间的截面积巨细控制管道介质的流量、温度、压力等工艺参数。。。。。。实现自动化调理功效。。。。。。   电动控制阀门选用主要控制参数为：公称直径、设计公称压力、介质允许温度规模、流量系数等。。。。。。电动控制阀门在控制形式上是通过阀门开启角度巨细来实现控制开度和截面面积。。。。。�？？？？？？刂评淌窃诘缁讨�，，，，，一直以线性电阻值反响给控制单位，，，，，控制单位凭证丈量值和电动调理阀的反响电阻值举行比对和判断，，，，，发出控制信号抵达目的位置马上阻止行动的原理。。。。。。产品的规格型号都可以定制。。。。。。可是，，，，，在购置产品的情形下，，，，，你不可由于价钱低或价钱高而选择，，，，，但你应该做一再视察，，，，，才华选择合适的产品。。。。。。
 电动阀门
电动控制阀门执行机构型 式：电子式电动执行机构（如PSL、3810等）电 源：220V或380V输入信号：4-20mA或1-5V·DC输出信号：4-20mA·DC阀作用型式分电关式(B)或电开式(K)阀。。。。。。电动控制阀门凭证调理部位信号，，，，，自动控制阀门的开度，，，，，从而抵达介质流量、压力和液位的调理。。。。。。以最常用的4-20毫安电流信号来说，，，，，在控制系统给电动控制阀门的信号为4毫安的时间，，，，，调理阀处于全闭状态，，，，，而给其20毫安信号的时间，，，，，调理阀处于全闭状态。。。。。。4-20毫安中心差别的信号数值对应差别的调理阀开度，，，，，即控制系统在给其12毫安信号的时间调理阀的开度为50%。。。。。。凭证自己的工况介质选择适用的流量系数，，，，，就可以算出电动阀门每个开度所对应的流量、压力。。。。。。从而抵达控制阀门对工况介质的调理要求。。。。。。

上海AG旗舰厅控制电动阀门操作时用电动执行器控制阀门行动，，，，，实现阀门的开与关，，，，，从而抵达对管中介质的开关或是调理等目的。。。。。。电动阀门的电动执行器一样平常由三相异步电念头、齿轮减速箱、转矩限制机构、手动一自动切换机构、开度指示器和电器元件等组成。。。。。。电动阀门的电念头功率一样平常为0.37～5.5kW。。。。。。接通电源，，，，，电源指示灯亮。。。。。。按下开阀按钮，，，，，交流接触器线圈通电，，，，，交流接触器主触点闭合，，，，，电机正转，，，，，阀门翻开，，，，，同时中心继电器和时间继电器通电，，，，，中心继电器�？？？？？？サ惚蘸�，，，，，闭锁电流继电器的常闭触点，，，，，避免较大的启动电流使闭锁电流继电器误行动。。。。。。时间继电器延时时间到，，，，，延时触点断开，，，，，中心继电器断电，，，，，由闭锁电流继电器常闭和交流接触器�？？？？？？サ闫鹱运饔谩�。。。。。当电动阀门抵达全开状态时，，，，，压动限位开关，，，，，交流接触器断电，，，，，电机停转，，，，，同时阀全开指示灯亮。。。。。。按下关阀按钮，，，，，交流接触器线圈通电，，，，，交流接触器主触点闭合，，，，，电机反转，，，，，电动控制阀门关闭。。。。。。中心继电器和时间继电器作用同开阀。。。。。。当电动阀门抵达全关状态时，，，，，压动限位开关，，，，，交流接触器断电，，，，，电机停转，，，，，同时阀全关指示灯亮。。。。。。使用时注重：时间继电器的延迟时间一样平常为3～5S，，，，，如不设时间继电器，，，，，则必需延伸按按钮的时间。。。。。。

本文问题：电动控制阀门规格，，，，，原理接线图 本文地点：/tech/3387.html
