220V电动开关阀门怎么接线

[ 2021-11-02 ]

如题，，一个电动开关阀门，，220V电源，，怎么接线？？？？现要做一个控制箱，，作用是控制开关阀门的开与关，，需要哪些工具，，怎么接线？？？？增补一下，，不需要什么远传到系统上控制，，着实就是在现场旁边的一个机房里装个箱子，，在箱子上装按钮或开关控制就行。。。。
电动开关阀

回覆1：一样平常需要电源220VAC，，还需要控制信号（0-10或4-20MA）,那么就可以实现了！
开关阀，，那么只要给一个10MA或者20MA的信号源，，把这个信号源安排串接在开关上，，就可以实现ON/OFF功效了！

回覆2：若是你是220V的电动调理阀门的话那就是若是你是220V的开关阀的话那就要用最简朴的手操器控制了，，220V的开关阀门的电动执行机构的接线除了电源，，应该尚有正传与反转接线，，海内的数显表厂家都有正反转的手操器，，手操器的输出最好加个继电器再到开关阀，，不要用表直接带执行机构电机。。。。
电动阀门

回覆3：电动开关阀门？？？？是不是电动调理阀，，电动调理阀分为带伺服放大的调理阀与不带伺服放大的调理阀，，其接线是纷歧样的：:带伺服的调理阀除接220V交流电源外，，还需要接入（4~20mA）控制信号与位置反响信号（4~20）mA。。。。不带伺服的调理阀，，要接入交流220V电源，，交流220V的正、反转信号，，（4~20）mA的反响信号。。。。电动动开关阀，，220V的，，作用只要开与关，，不需要其他的。。。。。。。。。。。。。。。。。。。。

回覆4：若是只是需要举行位式调理，，那就简朴了，，用电磁阀即可，，只需接通与断开电源就抵达了控制的目的~~~我看照旧找一找这个仪表的使用说明书吧，，电动开关阀形式也是许多的，，是电磁阀照旧伺服阀，，是待反响的带保�；；；さ拇栈房刂频�。。。。

上海AG旗舰厅阀门集团有限公司电动阀门执行器按电源电压一样平常可分交流( AC110V、AC220V、AC380V) , 直流( DC24V、DC12V ) , 按控制方法分为有源开关式、无源开关式、电位计型、调理型等。。。。( 相关产品:电动开关蝶阀门电动调理蝶阀门电动开关球阀电动调理球阀门)

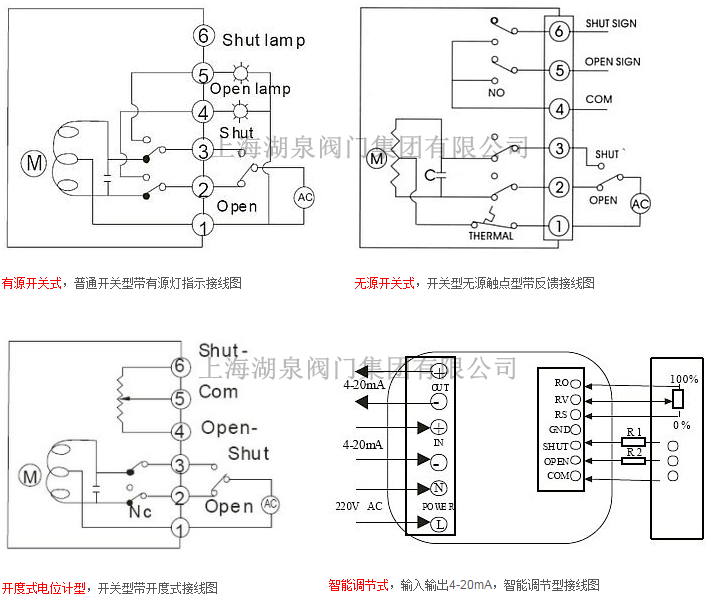

有源开关式，，通俗开关型带有源灯接线图
无源开关式，，开关型无源触点型带反响接线图
开度式电位计型，，开关型带开度式接线图
智能调理式，，输入输出4-20mA，，智能调理型接线图
交流AV380V，，带无源触点反响，，380V电源接线图
直流DC24V，，交流正负正开关同时无源信号反响，，24V电源接线图

本文问题：220V电动开关阀门怎么接线 本文地点：/tech/3283.html
