电动闸板阀结构示意图

[ 2020-12-11 ]
AG旗舰厅电动闸板阀是板阀的一种，，，，该电动调理阀接纳多种类型的内件质料，，，，能扩大阀门的应用规模，，，，应用抗硫质料和外貌特殊处置惩罚工艺可使阀门能够能在含硫介质的场合应用。。一样平常由电动电动执行器和闸板阀相互毗连，，，，历经装置调理后酿成电动阀。。电动阀应用电磁能做为驱动力来接入电动电动执行器驱动器闸板阀，，，，坚持闸板阀的电源开关、调解姿势。。进而凌驾对管路物质的电源开关或者调解目地。。
 电动闸板阀中的密封面，，，，相关于气体流路的笔直偏向运动而实现气流封止，，，，其结构类似于水库的闸门，，，，故称闸板阀(图1)。。由于密封面为平面，，，，为遭受大气压强，，，，整体结构较量厚重，，，，体积也较量大。。闸板阀内部的滑动部分通过焊接波纹管实现超高真空中的直线驱动，，，，密封多接纳氟胶圈。。而闸板阀本体的密封，，，，思量到高温烘烤，，，，使用金属(In)丝密封。。

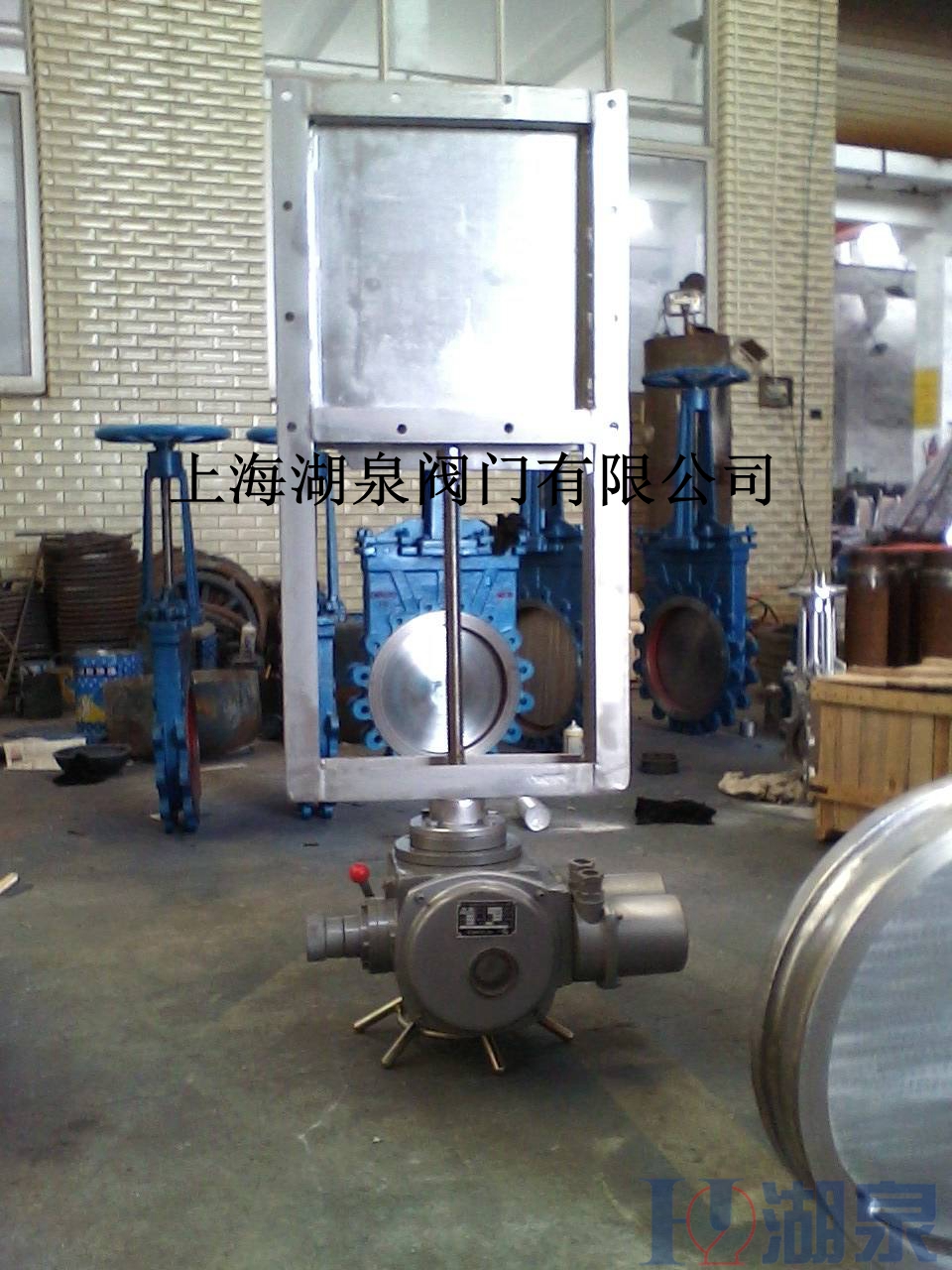

 电动闸板阀
 电动闸板阀的示意图
思量到闸板阀两侧的压强差，，，，闸板阀的装置有偏向性，，，，即密封面要朝向较高真空一侧。。正规的闸板阀，，，，在较高真空面通� ；；； ；；嶙鲆桓鋈切伪昙�。。
真空腔体的毗连，，，，或者腔体和排气泵(分子泵、离子泵)的毗连，，，，多使用闸板阀。。

附图标记说明：
1、壳体 ；；； ；；2、收支口 ；；； ；；3、闸板 ；；； ；；301、闸板斜齿 ；；； ；；4、弹性套 ；；； ；；401、弹性套斜齿 ；；； ；；402、折叠部 ；；； ；；403、斜齿部 ；；； ；；404、底部 ；；； ；；5、上盖 ；；； ；；6、执行机构。。

凭证本适用的一种电动闸板阀，，，，包括：
壳体，，，，壳体下部设置有收支口，，，，收支口贯串壳体 ；；； ；；
闸板，，，，闸板设置于壳体内且能够在壳体内上下运动，，，，闸板的侧面设置有闸板斜齿 ；；； ；；
弹性套，，，，弹性套套设于闸板外部，，，，且弹性套的内部设置有与闸板斜齿相互配合的弹性套斜齿。。
详细地，，，，通过在闸板外衣设弹性套，，，，闸板阀在壳体内上下运动，，，，发动弹性套上下运动进而实现闸板阀的开启与闭合，，，，使闸板阀能够在介质含杂质较多或介质具有侵蚀性的条件下使用，，，，且能密封好、寿命高同时替换维护本钱低。。通过在闸板斜齿与弹性套斜齿使弹性套与闸板之间的毗连关系更为细密，，，，同时阻止了弹性套的磨损，，，，便于对弹性套举行替换，，，，大大降低了生产与投资本钱。。
本适用新型接纳在闸板外面笼罩弹性套的方法，，，，弹性套和闸板是疏散结构，，，，弹性套内部用一定角度的弹性套斜齿，，，，在闸板上也有与之对应的闸板斜齿相互配合，，，，在弹性套不受力的状态下，，，，弹性套的弹性套斜齿与闸板上的闸板斜齿相互啮合，，，，在阀板密封时，，，，闸板下移，，，，闸板斜齿的斜面压紧弹性套斜齿的斜面，，，，从而使弹性套与闸板阀壳体举行密封。。在闸板阀翻开时，，，，闸板上移，，，，闸板斜齿的水平部分与弹性套斜齿水平部分接触，，，，发动弹性套上移，，，，翻开阀门，，，，上移历程中由于闸板的斜齿的倾斜部分与弹性套斜齿的倾斜部分脱离，，，，弹性套恢复自然状态，，，，在上移历程中不会与闸板阀壳体举行接触，，，，不会对弹性套举行磨损。。
弹性套有较大的厚度，，，，有较大的变形裕度，，，，纵然有颗粒剩余密封面也能实现较好的密封效果，，，，另外纵然在弹性套上有结垢也会在闸板阀翻开和关闭行动时代随着弹性套的变形而脱离。。由于接纳了弹性套与闸板的疏散结构，，，，在弹性套破损时，，，，只替换弹性套即可，，，，阻止了整体阀板的替换，，，，降低了维护用度。。
作为优选计划，，，，还包括设置于壳体顶部的上盖。。
作为优选计划，，，，还包括设置于上盖的执行机构，，，，执行机构毗连于闸板，，，，用于发动闸板在壳体内上下运动。。
作为优选计划，，，，执行机构为气缸或电动执行器。。
详细地，，，，上盖牢靠在壳体的顶部，，，，执行机构牢靠在上盖上，，，，执行机构毗连于闸板，，，，并能够发动闸板上下运动，，，，进而实现了闸板阀的自动开启与闭合。。
作为优选计划，，，，弹性套是橡胶套，，，，橡胶套具有耐侵蚀性，，，，使闸板阀具有更大适用规模。。

手动插板阀是主要控制装备，，，，普遍使用在冶金、矿山、建材、粮食，，，，手动螺旋闸阀的直径与卸料器进料口配套，，，，有方形和圆形两种。。
    手动插板阀也叫手动螺旋闸阀，，，，通常于卸料器配套使用。。主要由框架、闸板、丝杆、螺母、手轮等零件组成，，，，通过手转下手轮使丝杆发动闸板沿水平方上下重复运动，，，，使手动插板阀抵达启闭目的。。手动螺旋闸阀的直径与卸料器进料口配套，，，，有方形和圆形两种。。此阀门的优点在于阀体通径无凹槽，，，，介质不会卡阻梗塞，，，，并且具有全通径流通特征，，，，适合粉体颗粒介质的管道中使用。。插板门密封结构可以分软密封、硬密封结构。。工艺性好，，，，结构紧凑等特点，，，，密封阀座为运动结构设计，，，，有防磨损和自动赔偿功效，，，，因而寿命更长。。插板门在关闭和开启历程中阀座跟闸板一直紧贴运动，，，，使得阀门启闭力稳固，，，，并且具有切断介质等特点。。设置手轮可以很直接操作手轮来启闭阀门。。
