电动阀门执行器接线要领

[ 2020-11-19 ]
 电动阀门执行器怎样接线呢，，上海AG旗舰厅阀门厂家告诉你电动阀门一样平常分常闭和�？？？？街�，，常闭型是指断电时阀门处于关闭状态，，�？？？？图词嵌系缡狈糯τ诳糇刺�；；；；；另外接线还分三线和两线制，，大口径大多是三线制的，，小口径的会有两线和三线制两种

阀门电动执行器分为开关式和可调式，，开关式的原理是翻开电源、翻开位置。。调理阀的原理是输入4-20ma或0-10v电流信号来调理阀门的开启。。电动阀门 器和阀体组成，，有许多用户不知道电动阀门的接线，，下面详细说明。。 装有细小电动执行器的六线电动阀分为开关型和调理型、驱动开关控制和信号反响控制组件。。 开关式六线电动阀的六端功效如下：1，，2，，3驱动控制，，4，，5，，6为信号反响控制；；；；；

它的事情原理： 在1、2毗连时，，阀门开启，，同时坚持4和5电路，，反响电气阀开启到位置信号：1，，3毗连，，阀门关闭，，同时坚持4和6电路，，反响电气阀关 号可调六线电气阀的六个终端功效如下：1，，2用于电气驱动控制，，可毗连ac220v或dc24v电源电压（如需要380v电压），，3，，4用于输入信号控 收4-20ma电流信号或0-10v电压信号5，，6用于输出信号反响控制，，响应的反响4-20ma电流信号或0-10v电压信号可以远程控制 电动阀门通常由电动执行器和阀门组成，，电动阀门通过电动执行器来驱动阀门，，以实现阀门的开关行动为了抵达管道介质开关的目的电磁 电动阀门；；；；；是使用电磁线圈爆发的磁场来拉动阀芯，，从而改变阀体开启，，线圈断电，，阀芯取决于弹簧压力回退。。

开关型电动执行器接线图
电动阀门

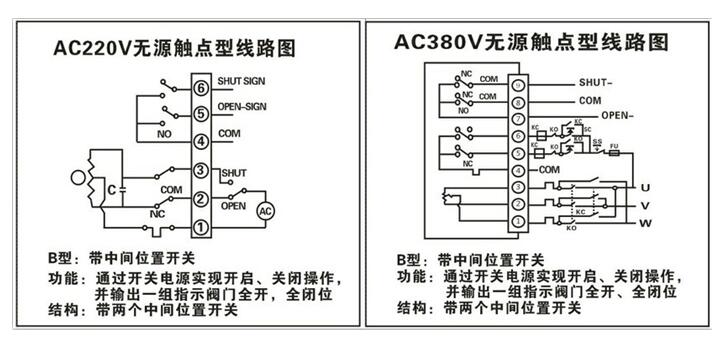

无源触点型电动执行器接线图

电动执行器

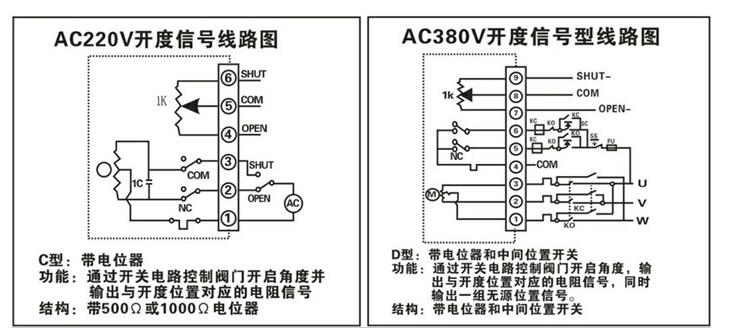

开度信号型电动执行器接线图
AG旗舰厅·(中国)官方网站
直流电路接线图
电动阀门执行器
