甲乙电动阀门的它们关系是‘与’与‘非’的关系。。。。也就是两个不可够同时开启,,,,,,必需一个关闭,,,,,,一个开启。。。。在电工电路内里,,,,,,也就是它们之间,,,,,,必需互锁,,,,,,也就是互锁电路了。。。。不知道题主是用什么方法操作它们之间变换的,,,,,,是手动照旧自动。。。。
不管是手动也好照旧自动也好,,,,,,都需要两其中心继电器来控制电动阀门的行动电磁线圈的。。。。那么我就来说一下手动情形下它们是怎样互锁接线的。。。。

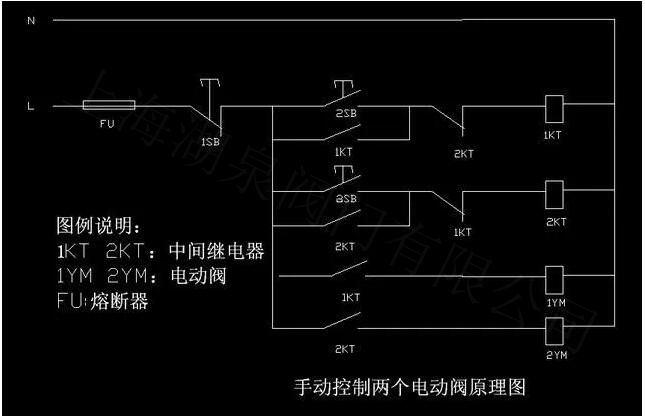

电动阀门手动原理图
从图上我们可以知道,,,,,,中心继电器1KT和2KT它们之间是互锁关系,,,,,,由于有了互锁电路,,,,,,电动阀甲乙只能够开启一个,,,,,,两个是不可够开启的,,,,,,也就是电动阀门甲开,,,,,,电动阀门乙必需关。。。。
若是是和其他装备有联锁的自动控制线路,,,,,,把手动线路中的按钮和自锁线路去掉,,,,,,把互锁触头的常闭触头接入响应的联锁线路中就可以抵达电动阀门甲开,,,,,,电动阀门乙必需关的目的。。。。
1YM 2YM只是代表电动阀门的电动部分,,,,,,它内里也有许多的线路的,,,,,,就是开启和闭合的止、回的行程开关(或者微动开关线路等)。。。。
