阀门电动装置DQW30-0.5/1产品说明书及选型手册

[ 2024-07-30 ]
DQW30-0.5Z，，，，，，输出扭矩300N.m，，，，，，输出转速0.5r/min，，，，，，通例电压380V，，，，，，整体开关型 。。     部分回转阀门电动装置，，，，，，简称为Q型电装 。。是阀门实现开启、关闭或调理控制的驱动装备，，，，，，适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门 。。部分回转一体化电动装置，，，，，，部分回转一体化电动执行机构，，，，，，部分回转一体化电动头，，，，，，简称为Q型或DQW电装 。。是阀门实现开启、关闭或调理控制的驱动装备，，，，，，也适用于球阀、旋塞阀和风门等做90°回转的阀门 。。
执行器

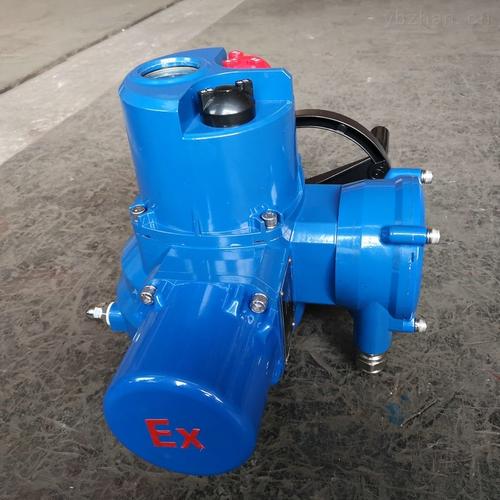

阀门电动装置DQW30-0.5
本系列电动装置可远距离控制，，，，，，也可现场操作 。。普遍用于电力、冶金、石油、化工、食物、纺织、造纸、制药、水厂和污水处置惩罚等行业 。。本产品的性能切合JB/T8528-1997《通俗型阀门电动装置手艺条件》的划定；；；隔爆型的性能切合GB3836.1-2000《爆炸性气体情形用电气装备第1部分：通用要求》，，，，，，GB3836.2-2000《爆炸性气体情形用电气装备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置手艺条件》的划定 。。
阀门

部分回转电动装置按防护类型可分为户外型和隔爆型；；；
执行器


控制系统与电动装置荟萃于一体称为整体型电动装置，，，，，，其电气部分主要由整体型�？？椤磁ズ小⒖缺恚ɑ蚴灾甘酒鳎⒔哟テ鞯茸槌�，，，，，，见图 。。电气元件装置在一块可翻转的板上，，，，，，以便对力矩控制机构、行程控制机构、开度指示机构举行调解 。。按钮盒上有三个按钮，，，，，，中心为现场/远控转换按钮，，，，，，其左边为现场关阀按钮，，，，，，右边为现场开阀按钮，，，，，，盖上按钮盒盖为远方控制，，，，，，远程为24VDC开关触点控制（24VDC已内供），，，，，，翻开盖子为现场操作 。。

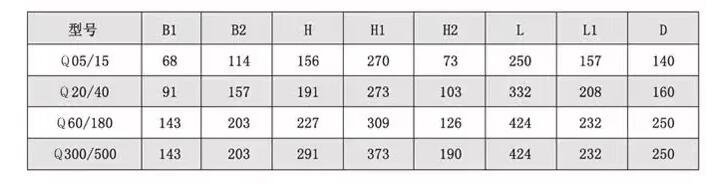

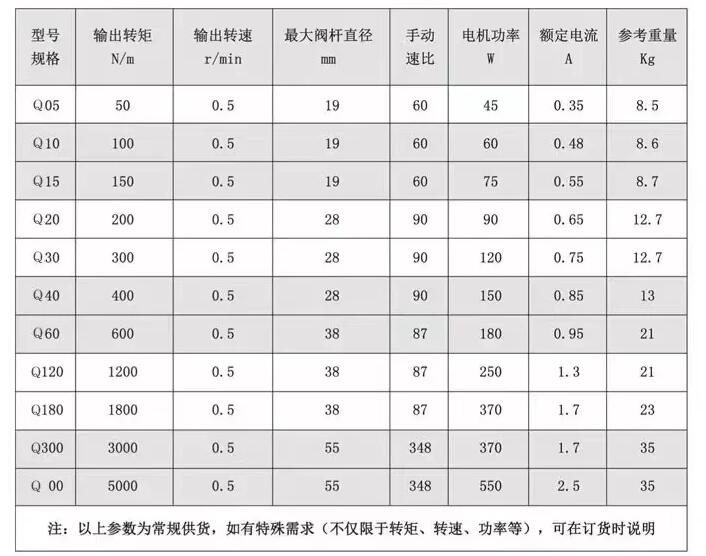

基座号

型号

输出转矩（N·m）

z大阀杆直径（mm）

手动速比

输出转速（r/min）

0.5

1

1.5

2

3

4

电机功率（KW）

Q1

Q10

100

28

88

0.03

0.06

0.09

0.09

0.18

0.18

Q20

200

0.06

0.09

0.12

0.12

0.25

0.25

Q30

300

0.06

0.12

0.18

0.18

0.37

0.37

Q2

Q60

600

42

74

0.18

0.18

0.25

0.25

0.55

0.55

Q90

900

0.18

0.25

0.37

0.37

0.75

0.75

Q120

1200

0.18

0.37

0.55

0.55

1.1

1.1

Q3

Q200

2000

60

67

0.37

0.55

0.75

1.1

-

-

Q250

2500

0.55

0.55

0.75

1.1

-

-

Q300

3000

0.55

0.75

1.1

-

-

-

Q400

4000

0.55

0.75

-

-

-

-

Q500

5000

0.75

1.1

-

-

-

-



功率KW

0.03

0.06

0.09

0.12

0.18

0.25

0.37

0.55

0.75

1.1

电流A

0.3

0.48

0.6

0.7

0.95

1.3

1.6

2.4

3.0

3.4
