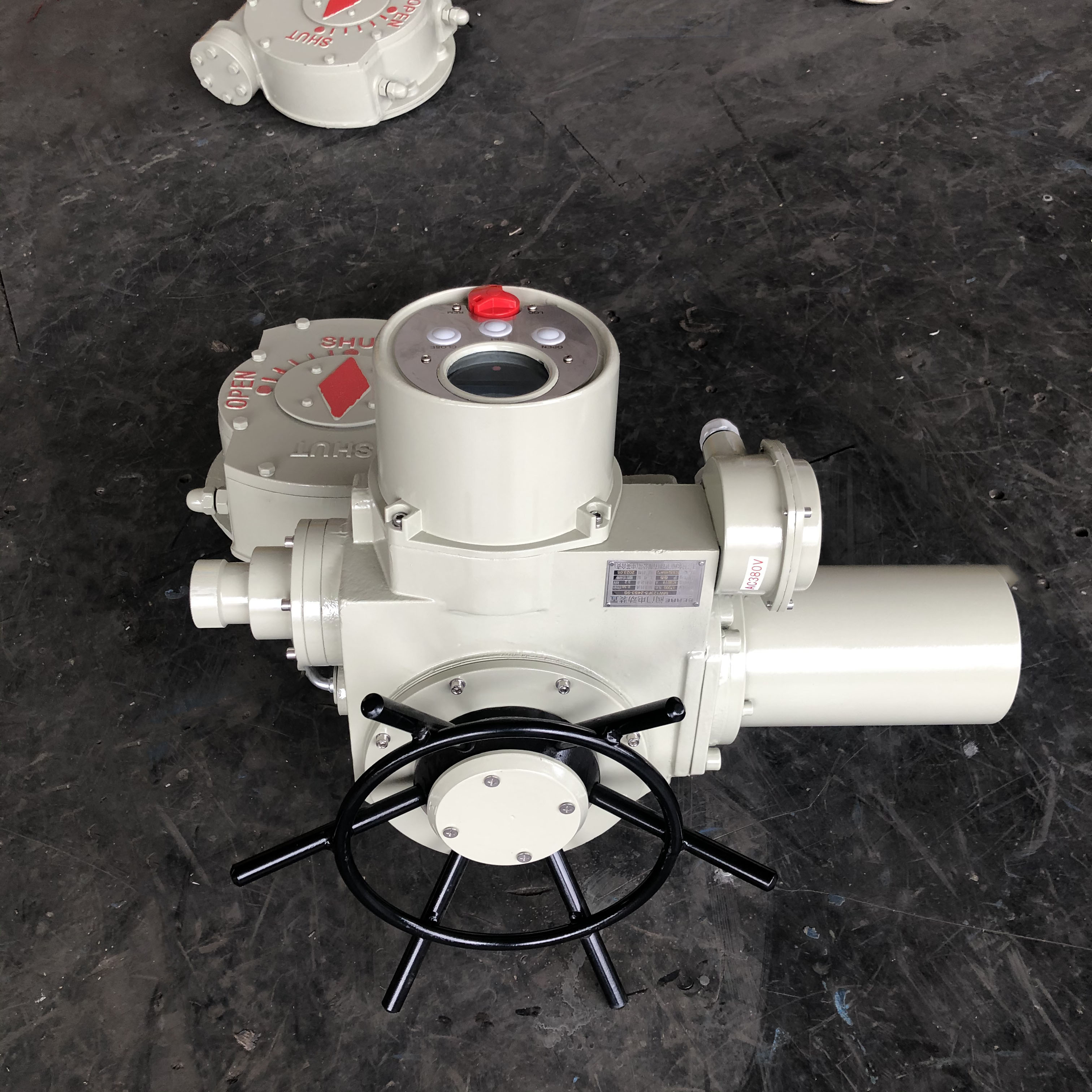

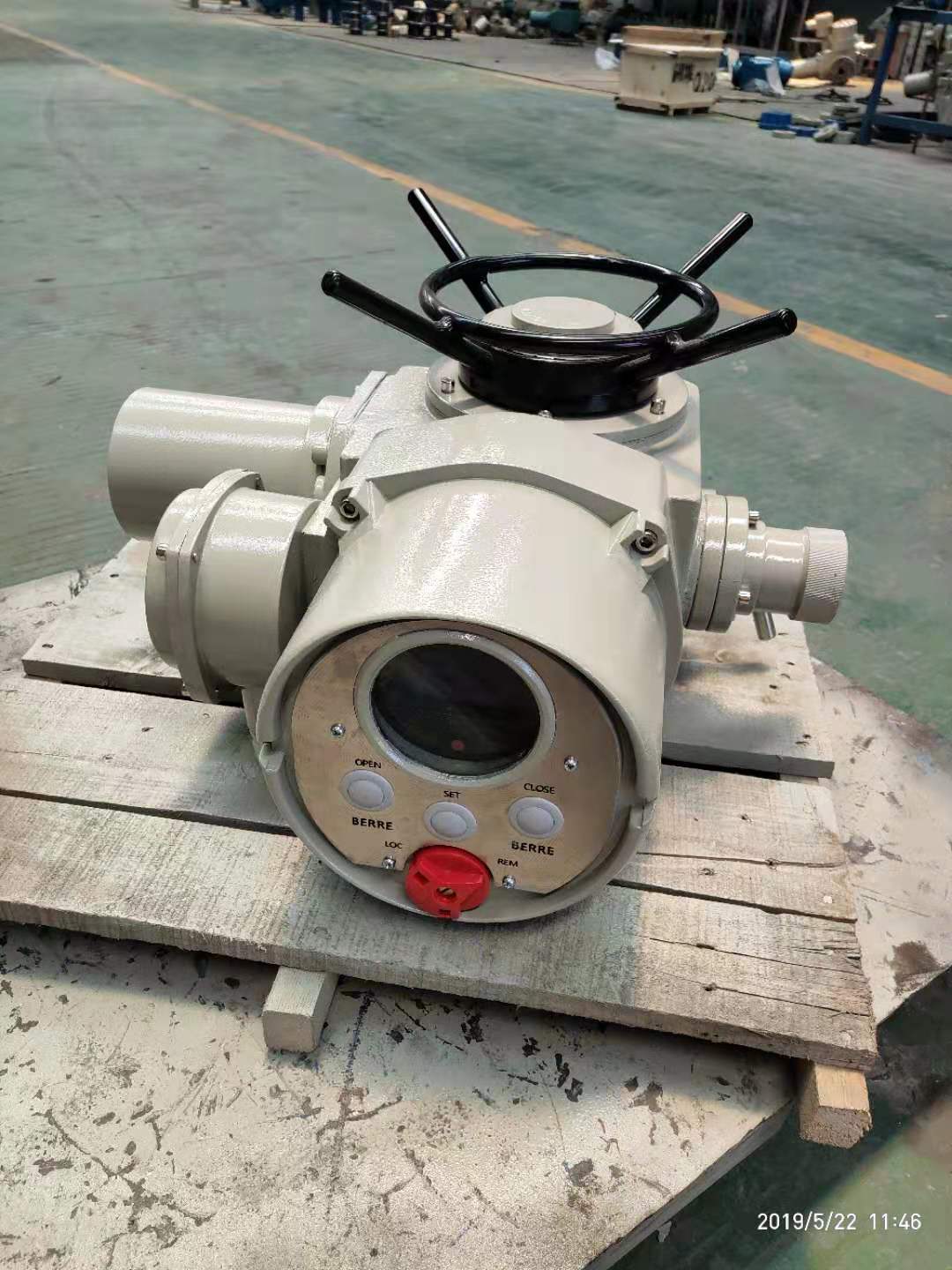

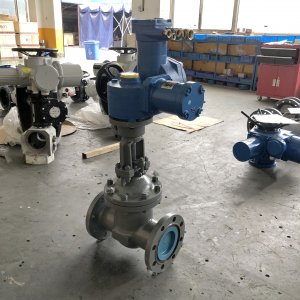

阀门电动装置DZW60-24T说明书，，型号代表寄义
本系列电装具有功效全、性能可靠、控制系统、体积小、重量轻、使用维护利便等特点。。。。。�？？？？？啥苑攀笛樵犊亍⒓睾妥远刂�。。。。。。普遍用于电力、冶金、石油、化工、造纸、污水处置惩罚等行业。。。。。。
本产品的性能切合JB/T8528-1997《通俗型阀门电动装置手艺条件》的划定。。。。。。隔爆型的性能切合GB3836.1-2000《爆炸性气体情形用电气装备第1部分：通用要求》，，GB3836.2-2000《爆炸性气体情形用电气装备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置手艺条件》的划定。。。。。。
电动装置按防护类型分：有户外型和隔爆型；；；；；；
按控制方法分：有通例型、整体型和整体调理型；；；；；；
按毗连型式分：有转矩型、电站型和推力型。。。。。。
电动装置由电念头、减速机构、力矩控制机构、行程控制机构、开度指示机构、手—电动切换机构、手轮及电气部分组成。。。。。。其传动原理如图所示。。。。。。
注重：隔爆型电气部分增添了隔爆面结构，，并接纳隔爆型接线盒和YBDF隔爆型阀门用电念头。。。。。。装置、调试和维护时，，不可损伤隔爆面；；；；；；不得在爆炸情形下拆去与电气有关的箱盖带电操作，，翻开电气箱盖前必需先切断电源；；；；；；重装时盖严紧固以包管隔爆性能！
3.1 电源：通例，，三相380V（50Hz）
特殊，，三相660V、415V（50Hz 、60Hz）；；；；；；
单相220V、110V（50Hz 、60Hz）
3.2 事情情形：
3.2.1 情形温度：-20~+60℃ （特殊订货-40~+80℃）。。。。。。
3.2.2 相对湿度：≤95%（25℃时）。。。。。。
3.2.3防护类型：户外型用于无易燃、易爆和无侵蚀性介质的场合。。。。。。隔爆型产品有dⅠ和dⅡBT4两种，，dⅠ适用于煤矿非采掘事人情；；；；；；dⅡBT4用于工厂，，适用于情形为ⅡA、ⅡB级T1~T4组的爆炸性气体混淆物。。。。。。（详见GB3836.1）
3.2.4防护品级：IP55 （特殊订货IP65、IP67）。。。。。。
3.3 事情制：短时10分钟 （特殊订货30分钟）。。。。。。
3.4.1 型号规格和主要性能参数见表1
表1
|
型号规格 |
公称转矩（N·m） |
公称推力（KN） |
阀杆直径（mm） |
转圈数（圈） |
手动 速比 |
输出转速（r/min） |
电机功率（KW） |
参考重量（Kg） |
|
Z5 |
50 |
20 |
28 |
60 |
1:1 |
12 |
0.12 |
28 |
|
Z10 |
100 |
40 |
28 |
60 |
1:1 |
24/36 |
0.25/0.37 |
45 |
|
Z15 |
150 |
24/36 |
0.37/0.55 |
50 |
||||
|
Z20 |
200 |
100 |
40 |
60 |
1:1 |
18/24 |
0.37/0.55 |
55 |
|
Z30 |
300 |
18/24 |
0.55/0.75 |
58 |
||||
|
Z45 |
450 |
150 |
48 |
120 |
1:1 (20:1) |
24/36 |
1.1/1.5 |
110 |
|
Z60 |
600 |
24/36 |
1.5/2.2 |
120 |
||||
|
Z90 |
900 |
200 |
60 |
120 |
1:1 (25:1) |
24/36 |
2.2/3 |
139 |
|
Z120 |
1200 |
24/36 |
3/4 |
142 |
||||
|
Z180 |
1800 |
325 |
70 |
150 |
22.5:1 |
18/24 |
4/5.5 |
250 |
|
Z250 |
2500 |
18/24 |
5.5/7.5 |
255 |
||||
|
Z350 |
3500 |
700 |
80 |
150 |
20:1 |
18/24 |
7.5/10 |
330 |
|
Z500 |
5000 |
18/24 |
10/15 |
350 |
注1：可按用户要求提供其它转速:12/18/24/30/36/42/48/60（r/min）
注2：当产品提供四层计数器时，，转圈数为表1转圈数×10
3.4.2电机手艺参数见表2
表2
|
功率KW |
0.12 |
0.25 |
0.37 |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
4 |
5.5 |
7.5 |
10 |
15 |
|
电流A |
0.57 |
1.03 |
1.38 |
2.2 |
2.62 |
4 |
4.12 |
5.25 |
7.9 |
8.87 |
12.05 |
15.6 |
20.5 |
26.6 |
DZW60-24T型号代表的寄义是推力型阀门电动装置，，适用于多回转阀门电动装置。。。。。。DZW60-24T型号中的“DZW”部分代表阀门电动装置的类型，，其中“D”可能代表电动装置，，“Z”可能代表直线运动或推力型装置。。。。。。数字“60”可能是该型号的特定标识或性能指标，，而“-24T”中的“24”可能体现某种手艺规格或参数，，而“T”可能体现该装置具有特定的推力特征或适用于某种特定的应用场景。。。。。。这种型号命名方法通常用于标识产品的类型、规格和性能，，以便于分类、采购和使用。。。。。。DZW60-24T型号的阀门电动装置主要用于阀门的开启、关闭或调理控制，，适用于闸阀、阻止阀、隔膜阀、柱塞阀、节约阀、水闸门等多种类型的阀门。。。。。。这种装置通常被视为对阀门实现远程控制、集中控制和自动控制的主要驱动装备，，具有功效周全、性能可靠、控制辖档烷活、体积小、重量轻、使用维护利便等特点。。。。。。
