电动执行器DZW60-24Z型号及说明
[ 2022-01-05 ]
上海AG旗舰厅阀门集团有限公司电动执行器DZW60-24 ， ，，，，，阀门电动装置执行器生产厂家,咨询：021-64162222 ， ，，，，，我公司 主要生产制造阀门电动装置,电动闸阀,电动球阀,电动蝶阀,电动阻止阀,电动调理阀及,电动阀门控制箱电动执行器等产品,产品质量可靠..上海AG旗舰厅阀门集团限公司是一家专业研发、设计、生产、销售和效劳为一体的 “HQAG旗舰厅” 牌阀门电动执行器主干高新企业 ， ，，，，，生产制造电动阀门执行器企业。 。所有产品通过质量系统认证 ， ，，，，，企业开发的智能防爆型阀门电动装置证书 ， ，，，，，所有产品经由检测及格...

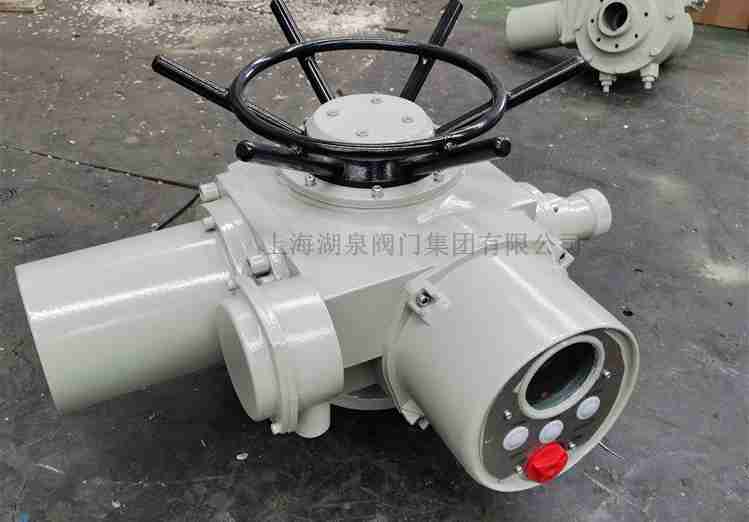

上海电动执行器DZW60-24Z型号及说明整体防爆型阀门电动装置是电动阀门的驱动装置 ， ，，，，，很利便地与阀门配套使用 ， ，，，，，该产品适用于控制阀门的开启、关闭、现场控制和远控操作调理、总线控制等 ， ，，，，，是阀门和风门集控和自动控制必不可少的驱动装置。 。该产品适用于闸阀、阻止阀、节约阀、隔膜阀、柱塞阀、水闸阀等 ， ，，，，，配上减速蜗轮后也可适用于球阀、蝶阀、风门等90度回转型的阀门。 。DZW60-24电动执行器该产品具有功效周全、控制系统先进、性能可靠、使用维护利便、体积小等特点 ， ，，，，，在电力、水处置惩罚、造纸等行业中获得普遍好评和应用。 。DZW60-24整体防爆型阀门电动装置的性能切合GB3836.1-2000《性气体情形用电气装备第1部分：通用要求》 ， ，，，，，GB3836.2-2000《性气体情形用电气装备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置手艺条件》的划定。 。DZW60-24电动执行器 电源：通例 ， ，，，，，三相380V（50Hz）特殊 ， ，，，，，三相660V、415V（50Hz 、60Hz）；；；；；单相220V、110V（50Hz 、60Hz）2 事情情形：DZW60-24电动执行器情形温度：-20~+60℃ （特殊订货-40~+80℃）。 。DZW60-24电动执行器 相对湿度：≤95%（25℃时）。 。防护类型：户外型用于无易燃、易爆和无侵蚀性介质的场合。 。DZW60-24隔爆型产品有dⅠ和dⅡBT4两种 ， ，，，，，dⅠ适用于煤矿非采掘事人情；；；；；dⅡBT4用于工厂 ， ，，，，，适用于情形为ⅡA、ⅡB级T1~T4组的性气体混淆物。 。2.4 防护品级：IP67。 。3 事情制：短时10分钟（特殊订货30分钟）。 。

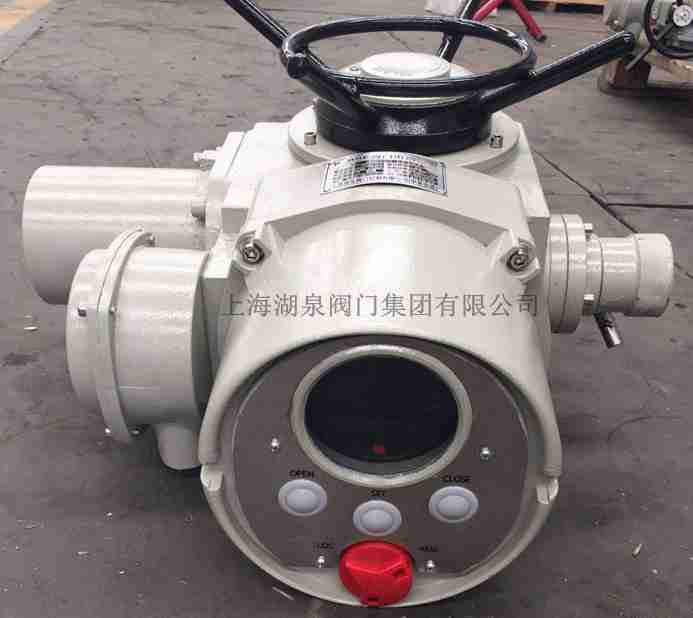

DZW60-24电动装置按钮盒上有三个按钮 ， ，，，，，中心为现场和远程转换按钮 ， ，，，，，其左边为现场关阀按钮 ， ，，，，，右边为现场开阀按钮 ， ，，，，，盖上按钮盒为远方控制 ， ，，，，，远程为直流24V开关触点控制 ， ，，，，，翻开按钮盒为现场操作。 。（旋钮装置上有两个旋钮盒 ， ，，，，，其中一个为方法钮旋钮（红色） ， ，，，，，另一个为操作按钮（玄色） ， ，，，，，依赖电气罩壳上 ， ，，，，，突出箭头指示操作方法 ， ，，，，，操作按钮顺时针旋至箭头处为开阀 ， ，，，，，逆时针旋转为关阀。 。）
电动执行器 DZW60-24主要手艺参数
DZW60-24电动执行器.该装置防尘、防雨、防轻侵蚀、其防护品级为IP67。 。2.转矩控制机构行动可靠、调理利便、转矩重复精度高。 �？？？？？蚝凸叵蚩膳渥�2至4只微动开关（特殊订货）。 。接纳阀门电动装置三相异步电机 ， ，，，，，起动转矩大、转动惯性小、使用寿命长等特点 ， ，，，，，F级绝缘。 。事情制为短时10分钟（特殊订货30分钟）。 。配有机械式（通例型）或液晶（通例型无）阀位指示器 ， ，，，，，可直观知道阀门的开度巨细。 。接纳半自下手-电动切换机构 ， ，，，，，手动时需要切换手柄 ， ，，，，，电动时自动复位 ， ，，，，，结构简朴、事情可靠、操作轻盈。 。在断电情形下依然可以用手动功效来完成阀门的开启、关闭或调理。 。有行程限位和过力矩限位等双重保唬唬�；；� ， ，，，，，包管了驱动装置和阀门的使用清静。 。供电电源：通例为380V（±10％） ， ，，，，，50Hz（特殊订货三相660V、415V、单相220V、60Hz）.10.防爆标记：ExdIIBT4（通例型不防爆）。 。
DZW60-24产品电动执行器请按型号体现要领写明型号 ， ，，，，，若有特殊要求 ， ，，，，，订货时必需说明 ， ，，，，，若不说明则按本公司划定提供。 。唬唬�；Ｇ樾尉哂行云灞匦杷得� ， ，，，，，并必需切合本说明书中防爆标记的划定。 。DZW60-24电动执行器请写明毗连尺寸标准 ， ，，，，，阀杆直径及伸出长度 ， ，，，，，若毗连尺寸与本说明书不符 ， ，，，，，可与本公司协商解决手轮顺时针旋转为关阀 ， ，，，，，如与此相反必需说明。 。推力型的阀杆螺母螺纹一样平常由用户加工 ， ，，，，，本公司只加工一预制孔。 。若需本公司加工 ， ，，，，，请提供螺纹的尺寸。 。6 本公司还可按用户要求 ， ，，，，，提供DZW60-24其他转速的电动装置。 。
上海电动执行器DZW60-24Z型号及说明整体防爆型阀门电动装置是电动阀门的驱动装置 ， ，，，，，很利便地与阀门配套使用 ， ，，，，，该产品适用于控制阀门的开启、关闭、现场控制和远控操作调理、总线控制等 ， ，，，，，是阀门和风门集控和自动控制必不可少的驱动装置。 。该产品适用于闸阀、阻止阀、节约阀、隔膜阀、柱塞阀、水闸阀等 ， ，，，，，配上减速蜗轮后也可适用于球阀、蝶阀、风门等90度回转型的阀门。 。DZW60-24电动执行器该产品具有功效周全、控制系统先进、性能可靠、使用维护利便、体积小等特点 ， ，，，，，在电力、水处置惩罚、造纸等行业中获得普遍好评和应用。 。DZW60-24整体防爆型阀门电动装置的性能切合GB3836.1-2000《性气体情形用电气装备第1部分：通用要求》 ， ，，，，，GB3836.2-2000《性气体情形用电气装备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置手艺条件》的划定。 。DZW60-24电动执行器 电源：通例 ， ，，，，，三相380V（50Hz）特殊 ， ，，，，，三相660V、415V（50Hz 、60Hz）；；；；；单相220V、110V（50Hz 、60Hz）2 事情情形：DZW60-24电动执行器情形温度：-20~+60℃ （特殊订货-40~+80℃）。 。DZW60-24电动执行器 相对湿度：≤95%（25℃时）。 。防护类型：户外型用于无易燃、易爆和无侵蚀性介质的场合。 。DZW60-24隔爆型产品有dⅠ和dⅡBT4两种 ， ，，，，，dⅠ适用于煤矿非采掘事人情；；；；；dⅡBT4用于工厂 ， ，，，，，适用于情形为ⅡA、ⅡB级T1~T4组的性气体混淆物。 。2.4 防护品级：IP67。 。3 事情制：短时10分钟（特殊订货30分钟）。 。
DZW60-24电动装置按钮盒上有三个按钮 ， ，，，，，中心为现场和远程转换按钮 ， ，，，，，其左边为现场关阀按钮 ， ，，，，，右边为现场开阀按钮 ， ，，，，，盖上按钮盒为远方控制 ， ，，，，，远程为直流24V开关触点控制 ， ，，，，，翻开按钮盒为现场操作。 。（旋钮装置上有两个旋钮盒 ， ，，，，，其中一个为方法钮旋钮（红色） ， ，，，，，另一个为操作按钮（玄色） ， ，，，，，依赖电气罩壳上 ， ，，，，，突出箭头指示操作方法 ， ，，，，，操作按钮顺时针旋至箭头处为开阀 ， ，，，，，逆时针旋转为关阀。 。）电动执行器 DZW60-24主要手艺参数
| 型号规格 | 公称转矩（N ， ，，，，，m) | 公称推力（KN） | 最大阀杆直径（mm) | 最大转圈数（圈） | 手动速比 | 输出转速（r/min) | 电机功率（KW） | 参考重量（Kg) |
| Z5 | 50 | 20 | 28 | 60 | 1::1 | 12 | 0.12 | 28 |
| Z10 | 100 | 40 | 28 | 60 | 1::1 | 18\24\36 | 0.25\0.37 | 45 |
| Z15 | 150 | 18\24\36 | 0.37\0.55 | 50 | ||||
| Z20 | 200 | 100 | 40 | 60 | 1::1 | 18\24 | 0.37\0.55 | 55 |
| Z30 | 300 | 18\24 | 0.55\0.75 | 58 | ||||
| Z45 | 450 | 150 | 48 | 120 | 1::1(20::1) | 24\36 | 1.1\1.5 | 110 |
| Z60 | 600 | 24\36 | 1.5\2.2 | 120 | ||||
| Z90 | 900 | 200 | 60 | 120 | 1::1(25::1) | 24\36 | 2.2\3 | 139 |
| Z120 | 1200 | 24\36 | 3\4 | 142 | ||||
| Z180 | 1800 | 325 | 70 | 150 | 22.5::1 | 18\24 | 4\5.5 | 250 |
| Z250 | 2500 | 18\24 | 5.5\7.5 | 255 | ||||
| Z350 | 3500 | 700 | 150 | 20::1 | 18\24 | 7.5\10 | 330 | |
| Z500 | 5000 | 80 | 18\24 | 10\15 | 350 |
DZW60-24电动执行器.该装置防尘、防雨、防轻侵蚀、其防护品级为IP67。 。2.转矩控制机构行动可靠、调理利便、转矩重复精度高。 �？？？？？蚝凸叵蚩膳渥�2至4只微动开关（特殊订货）。 。接纳阀门电动装置三相异步电机 ， ，，，，，起动转矩大、转动惯性小、使用寿命长等特点 ， ，，，，，F级绝缘。 。事情制为短时10分钟（特殊订货30分钟）。 。配有机械式（通例型）或液晶（通例型无）阀位指示器 ， ，，，，，可直观知道阀门的开度巨细。 。接纳半自下手-电动切换机构 ， ，，，，，手动时需要切换手柄 ， ，，，，，电动时自动复位 ， ，，，，，结构简朴、事情可靠、操作轻盈。 。在断电情形下依然可以用手动功效来完成阀门的开启、关闭或调理。 。有行程限位和过力矩限位等双重保唬唬�；；� ， ，，，，，包管了驱动装置和阀门的使用清静。 。供电电源：通例为380V（±10％） ， ，，，，，50Hz（特殊订货三相660V、415V、单相220V、60Hz）.10.防爆标记：ExdIIBT4（通例型不防爆）。 。
DZW60-24产品电动执行器请按型号体现要领写明型号 ， ，，，，，若有特殊要求 ， ，，，，，订货时必需说明 ， ，，，，，若不说明则按本公司划定提供。 。唬唬�；Ｇ樾尉哂行云灞匦杷得� ， ，，，，，并必需切合本说明书中防爆标记的划定。 。DZW60-24电动执行器请写明毗连尺寸标准 ， ，，，，，阀杆直径及伸出长度 ， ，，，，，若毗连尺寸与本说明书不符 ， ，，，，，可与本公司协商解决手轮顺时针旋转为关阀 ， ，，，，，如与此相反必需说明。 。推力型的阀杆螺母螺纹一样平常由用户加工 ， ，，，，，本公司只加工一预制孔。 。若需本公司加工 ， ，，，，，请提供螺纹的尺寸。 。6 本公司还可按用户要求 ， ，，，，，提供DZW60-24其他转速的电动装置。 。
