阀门电动装置寿命试验规程

[ 2020-09-02 ]



阀门电动装置界说



(1)寿命

电动装置模拟阀门启闭转矩的转变举行开关循环操作,,,直至失去划定的性能时电动装置的开关总次数。。。。



(2)最大控制转矩

转扭控制机构调到允许调解的最大刻度位置,,,逐渐增添电动装置的输出转矩,,,直到转矩控制开关行动,,,此时输出转矩值称为电动装置的最大控制转矩。。。。



(3)运行转矩

运行转矩是电动装置设计的一个参考值,,,它即是电动装置最大控制转矩的1/3。。。。



阀门电动装置试验要求



(1)负载特征

电动装置寿命试验时,,,以运行转矩运转,,,以最大控制转矩关闭。。。。如以推力体现,,,即以1/3的最大推力运行,,,以最大推力关闭,,,负载特征如图4-6所示。。。。关于公称转矩大于2500 N·m的电动装置可接纳图4-7负载特征,,,此时的运行转矩可低于运行转矩的划定。。。。



(2)操作时间

电动装置一开一关为运转一次。。。。每运转一次的时间为40s。。。。即开10s,,,停10s,,,关10s,,,停10s。。。。操作时间特征如图所示。。。。



(3)电动装置在寿命试验中,,,开启终端位置由行程控制开关控制,,,关闭终端位置由转矩控制开关控制。。。。



(4)主要测试仪器仪表(如转矩传感器、压力传感器、纪录仪、示波器等)应按有关要求举行标定。。。。

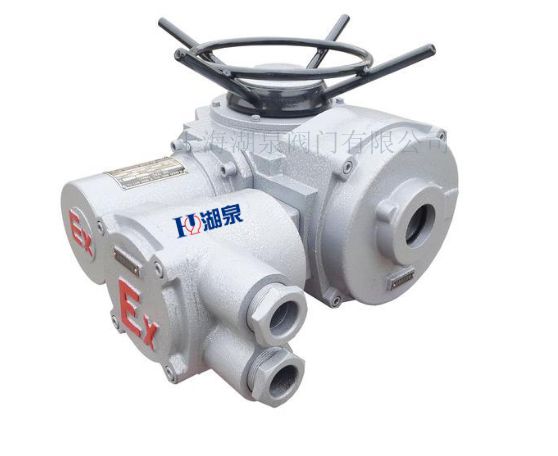

阀门电动装置

阀门电动装置测试项目



1)整机运行效率的转变; ;;; ;

2)最大控制转矩的转变; ;;; ;

3)位置控制的精度。。。。



阀门电动装置试验要领



1)把被测电动装置装置在试验台上,,,按《试验要求》(1)的要求调好负载,,,按《试验要求》(2)和《试验要求》(3)的要求用时间继电器控制开和关,,,并用计数器纪录试验的次数。。。。试验中,,,电动装置不应有任何以障或机械损伤。。。。



2)整机运行效率的转变按以下要领测定。。。。



①把电动装置装置在转矩试验台上,,,在电念头和电念头轴齿轮之间加转矩传感器,,,划分测出试验前和试验后电动装置在开向和关向的输入转矩和输出转矩。。。。

②按下式盘算运行效率:



③试验前和试验后运行效率的误差不应凌驾表4-6的划定。。。。



表4-6 丈量参数误差
丈量项目 丈量参数 误差
运行效率 输入和输出转矩 ≤10%
最大控制转矩 转矩 ≤10%
位置控制精度 阀杆开启位置的转变 ≤0.2mm



3)电动装置输出转矩的转变应在开向和关向三个差别的转矩开关位置划分测出试验前和试验后的输出转矩值。。。。每个转矩调解点测三次,,,其最大误差不应凌驾表4-6的划定。。。。



4)位置控制精度是通过丈量试验前和试验后阀杆开启位置的转变与阀杆螺母磨损量之差来抵达,,,其值不应凌驾表4-6的划定。。。。



阀门电动装置试验报告



试验报告应包括以下内容:

1)电动装置的结构示意图; ;;; ;

2)电动装置(包括电念头)的主要手艺参数; ;;; ;

3)按表4-7整理的电动装置试验前和试验后性能的转变; ;;; ;

4)试验装置的负载特征曲线; ;;; ;

5)试验装置的原理图。。。。
