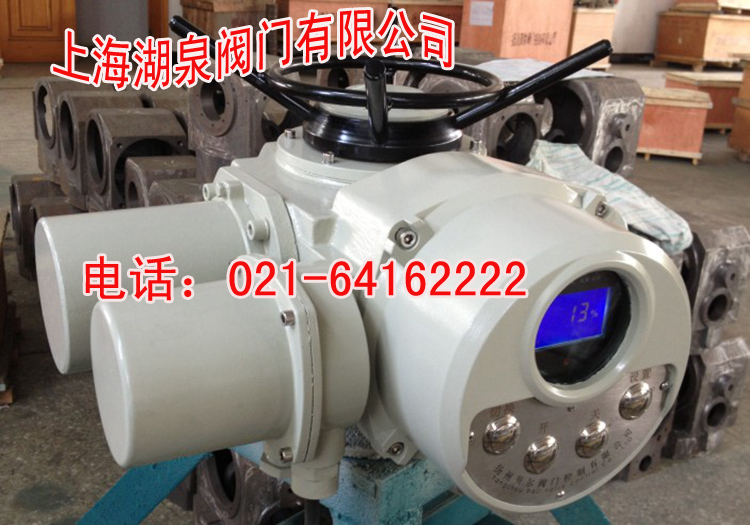

上海AG旗舰厅电动执行器调试设置说明

1、准确接通380V AC电源；；；

2、通过远程/就地设置按钮选择“LocPar”(外地参数) 设置画面，，按下“ENTER”键会见主菜单；；；

3、按下“↓”键选择“commissioning”（调试）菜单，，按下“ENTER”键来确认选择。。。将显示“0000”，，第一个0为闪灼状态；；；

4、按下“↓”键一次，，第一个0变为9并闪灼；；；按下“ENTER”键确认，，第二个0将闪灼，，按下“ENTER”键确认，，第三个0将闪灼；；；按下“↑”键四次，，第三个0变为4并闪灼，，按下“ENTER”键确认，，最后一个0将闪灼；；；按下“↑”键四次，，第三个0变为4并闪灼，，按下“ENTER”键确认。。。至此已设定好密码进入各项参数设定画面。。。

5、显示屏将显示“close direction”（关偏向），，第二行显示目今的设定值并闪灼，，使用“↑”或者“↓”键来修改关偏向（顺时钟clockwise或逆时钟anti-clockwise），，按下“ENTER”键生涯改动，，关偏向的选择已经完成。。。

6、按下“↓”键转至关转速（closing speed）的设定，，凭证执行器型号的差别，，显示屏将显示差别的数值。。。按下“ENTER”键显示屏第二行字符将闪灼，，使用“↑”或者“↓”键来修改转速并按下“ENTER”键生涯修改值。。。使用“↓”键转至开转速（opening speed）的设定，，按下“ENTER”键显示屏第二行字符将闪灼，，使用“↑”或者“↓”键来修改转速并按下“ENTER”键生涯修改值。。。注：重复上述办法可设定开、关偏向上的紧迫转速。。。

7、按下“↓”键N次直至泛起“endpos.adjust”(最后位置调解)，，按下“ENTER”键显示屏将显示首先要设定的最后位置。。。（若是最后位置已经设定过，，显示屏则显示问题coml.new pos？？？？？
？（是否需要重新设定所有的最后位置））。。。使用“↑”或者“↓”键来选择先设定开最后位置照旧先设定关最后位置？？？？？
？按下“ENTER”键确认选择。。。视察阀门位置，，并按下“↑”键（长按≮2秒）运行执行器直至阀门抵达准确的开最后位置，，按下“ENTER”键使执行器阻止运行。。。（若有须要，，可以通过短时间（小于2秒）按下“↑↓”键来对开最后位置举行准确设定。。。按下“ENTER”键来确认设定的开最后位置。。。若是显示“deviation 0”(误差0)，，则电位器已校准，，按下“ENTER”键确认，，现在开最后位置已设定完毕。。。系统将转至设定关最后位置，，按下“↓”键（长按≮2秒）运行执行器直至阀门抵达准确的关最后位置，，一旦抵达关最后位置，，约莫2秒后就可通过按下“ENTER”键来确认，，显示屏显示“sign. Gear ratioadjustment ok!”，，批注设定已乐成。。。按下“ENTER”键，，执行器将转至“endpos.adjust”菜单。。。按下Local/Remote键，，执行器将切换至远控状态，，所有通过“ENTER”键确认过的修改均已生涯。。。
