电动闸阀结构

[ 2016-04-20 ]
电动闸阀就是接纳电动执行器控制的闸阀，，，，只需通过电动装置即可�？ ？？？ ？夭僮髡⒎В�，通常电动执行装置是装置在闸阀的上半部分的。。。
电动闸阀分两种：一种为角行程电动阀：由角行程的电动执行器配合角行程的阀使用，，，，实现阀门90度以内旋控制管道流体通断;另一种为直行程电动阀：由直行程的电动执行器配合直行程的阀使用，，，，实现阀板上下行动控制管道流体通断。。。通常在自动化水平较高的装备上配套使用,本阀水平装置调理精度最佳。。。
电动闸阀结构由阀杆、阀体、阀盖、闸板、驱动装置及其他零件（紧固件、阀杆螺母、密封填料）组成。。。

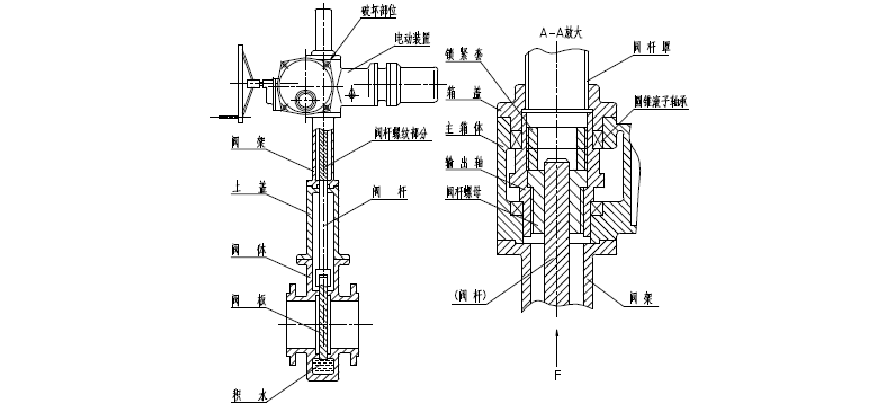

电动闸阀结构

一．阀杆
闸阀阀杆按运动形式分为明杆（升降轴）和暗杆（旋转轴），，，，

闸阀因此而分为明杆闸阀和暗杆闸阀两种。。。
1、 明杆闸阀。。。手轮（或其他驱动装置）牢靠在阀杆螺母上，，，，当手轮（或其他驱动装置）转动发动阀杆螺母旋转时，，，，阀杆作上下移动，，，，从而发动闸阀作升降运动而启闭管路。。。
2、暗杆闸阀。。。手轮（或其他驱动装置）牢靠在阀杆上，，，，阀杆螺纹牢靠在闸板顶部，，，，当手轮（或其他驱动装置）转动时，，，，阀杆螺纹发动闸板作升降运动。。。阀杆只能做旋转运动。。。优点是，，，，开启时阀杆不升高，，，，所需装置空间较小。。。故它常作为大通道闸阀，，，，或装置空间受限制的场合。。。
暗杆闸阀由于阀杆螺纹部分和阀杆螺母均在阀腔内部与介质接触，，，，因而，，，，易受介质侵蚀，，，，阀杆螺纹等难于润滑。。。

二．阀体和阀盖
阀体与阀盖多用于法兰毗连。。。阀体内的介质通道大多是圆筒形等截面的，，，，关于较大口径 的闸阀也接纳阀座缩口的，，，，即通道逐渐缩短，，，，通过发阀座后，，，，又逐渐扩大，，，，其优点是：
1、使阀的零件尺寸有所减小�。。�，重量减轻，，，，从而节约质料。。。减小了密封面，，，，精加工量镌汰。。。
2、 由于减小了闸板的尺寸，，，，使在闸板上的作用力减小�。。�，闸阀的启闭力响应减小。。。

三．闸板
按闸板的形式可分为锲式平行式。。。
1、锲式闸板。。。锲式闸板其密封面与闸板笔直中心线成一定闸阀因此而分为明杆闸阀和暗杆闸阀两种。。。
1、 明杆闸阀。。。手轮（或其他驱动装置）牢靠在阀杆螺母上，，，，当手轮（或其他驱动装置）转动发动阀杆螺母旋转时，，，，阀杆作上下移动，，，，从而发动闸阀作升降运动而启闭管路。。。
2、暗杆闸阀。。。手轮（或其他驱动装置）牢靠在阀杆上，，，，阀杆螺纹牢靠在闸板顶部，，，，当手轮（或其他驱动装置）转动时，，，，阀杆螺纹发动闸板作升降运动。。。阀杆只能做旋转运动。。。优点是，，，，开启时阀杆不升高，，，，所需装置空间较小。。。故它常作为大通道闸阀，，，，或装置空间受限制的场合。。。
暗杆闸阀由于阀杆螺纹部分和阀杆螺母均在阀腔内部与介质接触，，，，因而，，，，易受介质侵蚀，，，，阀杆螺纹等难于润滑。。。

 四．电动执行器
电动执行器可分为侵入式和非侵入式两大类，，，，凭证使用场合按功效则有以下几大类型：开关型即户外型，，，，防爆型，，，，整体型，，，，整体防爆型，，，，整体调理型，，，，整体调理防爆型，，，，快开/关型带转速要求，，，，单相电压精小型以及直行程电动执行器、角行程电动执行器。。。
