手动闸阀Z45T-10 DN65结构详细图解及适用场合

[ 2024-08-06 ]

Z45T 型暗杆楔式单闸板手动闸阀 PN10～PN16传动方法为手动,毗连方法为法兰毗连,暗杆楔式刚性单闸板，，，阀座密封面质料为青铜，，，公称压力 PN10～PN16，，，阀体质料为灰铸铁（Z45T-10）、球墨铸铁（Z45T-16Q）的闸阀。。。。。。传动方法为手动,毗连方法为法兰毗连,暗杆楔式刚性单闸板，，，阀座密封面质料为青铜，，，公称压力 PN10～PN16，，，阀体质料为灰铸铁（Z45T-10）、球墨铸铁（Z45T-16Q）的闸阀。。。。。。为暗杆楔式闸阀，，，有通俗闸阀及信号闸阀两种，，，特殊适用于自动喷水灭火系统及消防栓给水系统管路上，，，也可在其它种种给排水、石油、化工等管道上用以截断管路水流。。。。。。

Z45T-10暗杆铸铁闸阀主要手艺参数：

型号	公称压力MPa	试验压力MPa		事情温度	使用介质
		密封	强度
Z45H-10	1.0	1.1	1.5	≤100-200℃	水、蒸汽、油
Z45W-10
Z45T-10
Z45T-16	1.6	1.76	2.4	≤200℃	水、蒸汽、油
Z45W-16
Z45H-16C
Z45T-16C
Z45W-16C

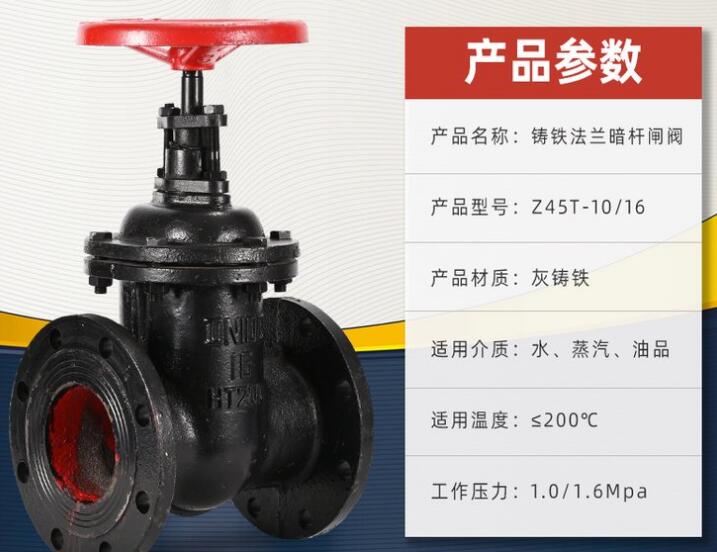

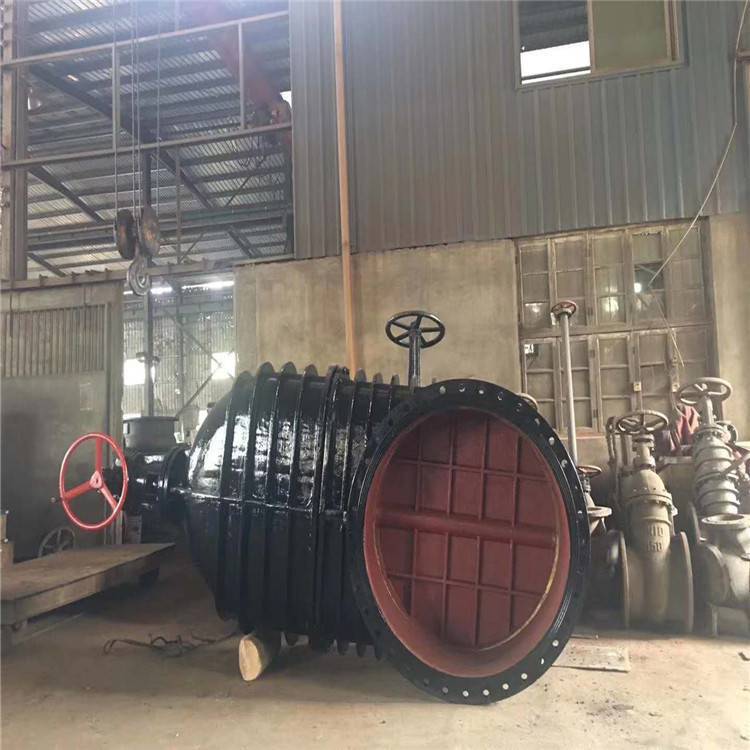

暗杆铸铁闸阀Z45T/W-10
型号：Z45T/W 压力：1.0Mpa
口径：DN40～1000mm 材质：铸铁
适用温度：≤200℃ 适用介质：水、蒸汽、油品等

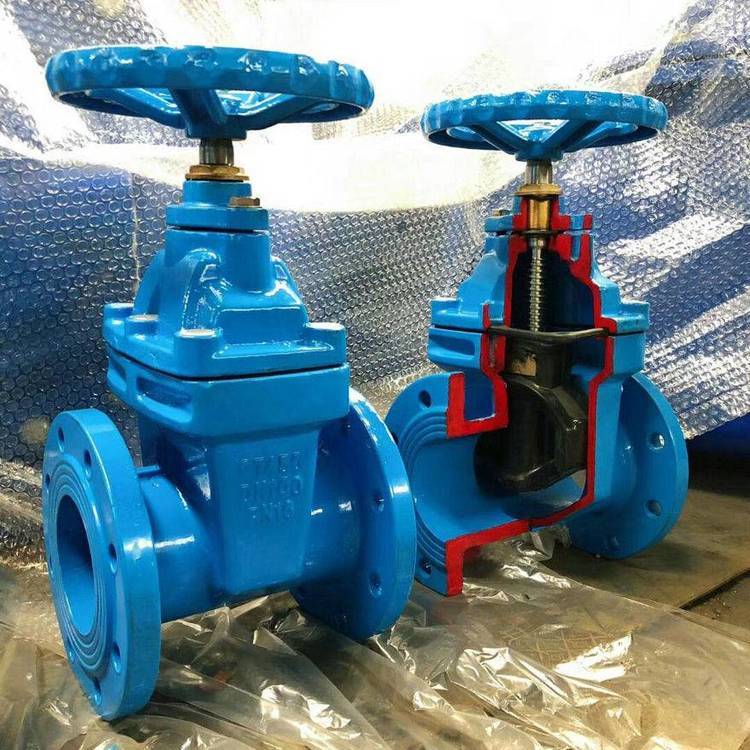

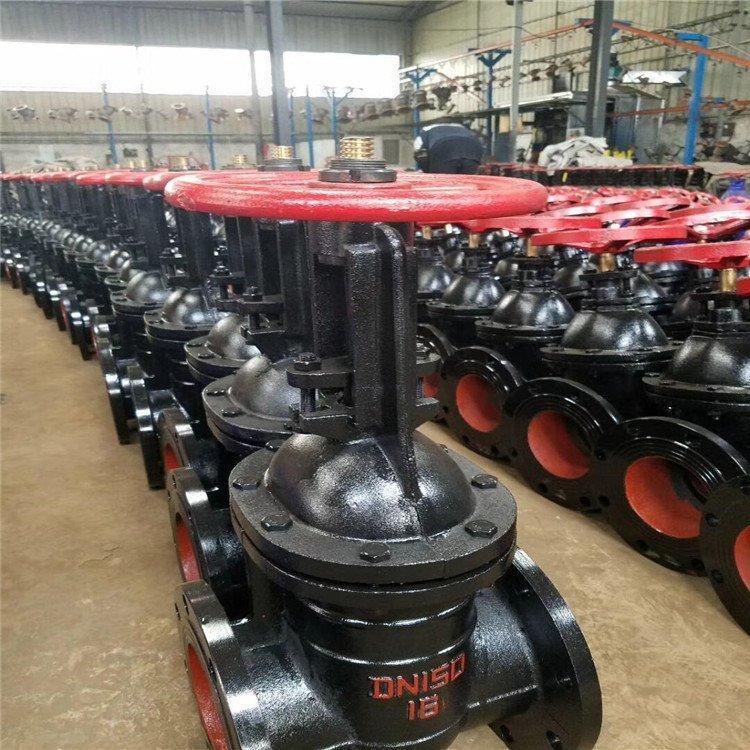

Z45T-10闸阀结构与特点：
1、Z45T-10闸阀是常用的截断阀，，，主要用来接通或截断管路中的介质; 闸阀适用的压力、温度及口径规模很
大，，，尤其适用于中、大口径的管道。。。。。。
2、Z45T-10闸阀楔式刚性单闸板结构简朴，，，尺寸小，，，使用较量可靠，，，它适用于常温、中温的种种介质和压力的情形。。。。。。
普遍用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，，，在蒸汽、水、油类介质的管路上作
启闭用。。。。。。

Z45T-10暗杆铸铁闸阀主要零件质料：

型号

阀体、阀盖、闸板

密封圈

阀杆

填料

Z45H-10

灰铸铁、铸钢

不锈钢

碳钢、不锈钢

浸油石棉盘根

Z45T-10 型暗杆楔式单闸板手动闸阀形状结构尺寸（mm）

DN	L	D	D1	D2	z×φd	H
50	178	165	125	102	4×φ19	285
65	190	185	145	122	4×φ19	305
80	203	200	160	138	8×φ19	330
100	229	220	180	158	8×φ19	405
125	254	250	210	188	8×φ19	460
150	267	285	240	212	8×φ23	506
200	292	340	295	268	8×φ23	610
250	330	395	350	320	12×φ23	730
300	356	445	400	370	12×φ23	950
