不锈钢闸阀z41w-16p DN150的结构长度知道吗

[ 2023-12-22 ]
不锈钢闸阀z41w-16p DN150的结构长度知道吗？？？？？？上海AG旗舰厅阀门集团有限公司Z41W-16P不锈钢高压闸阀不锈钢闸阀的启闭件是闸板，，，，，闸板的运动偏向与流体偏向相笔直，，，，，闸阀只能作全开和全关, 不可作调理和节约。。。闸阀流体阻力�。。。�，，，适用的压力、温度规模大，，，，，介质流动偏向不受限制，，，，，密封性能优异。。。普遍适用于食物、医药、石油、化工、自然气、钢铁、环保、造纸等运送管路中做介质切断或流通。。。

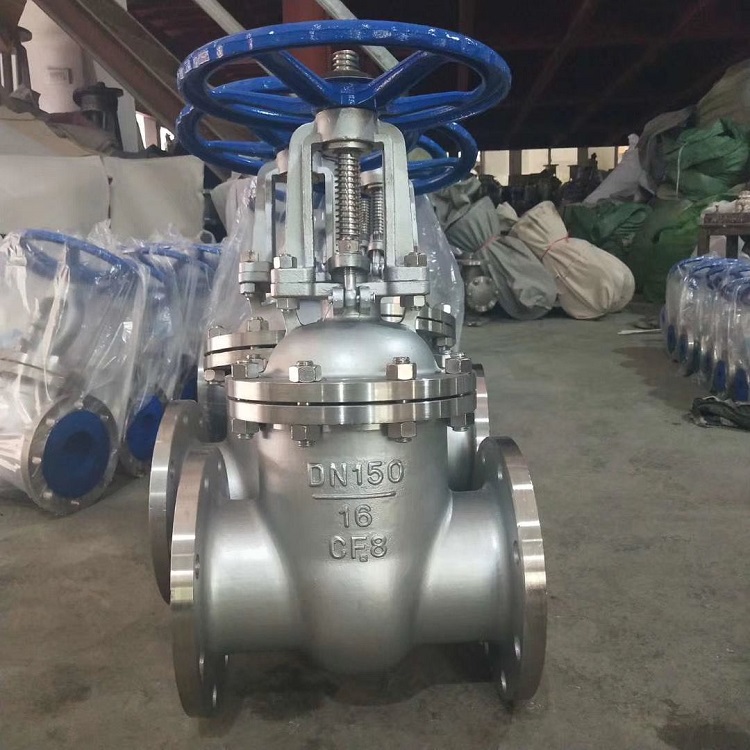

不锈钢闸阀z41w-16p DN150
z41W-16P不锈钢法兰闸阀 不锈钢闸阀:阀体、阀盖、闸板、闸杆使用不锈钢质料,阀座密封面为聚四氟乙烯、不锈钢+硬质合金或堆焊硬质合金,填料一样平常接纳硬质合金、聚四氟乙烯、石棉石墨或柔性石墨。。。型号:Z41W-16P 规格:DN50-200 适用温度:0-425℃ 适用介质:水油蒸汽 商品参数 闸阀(gate valve)的启闭件是闸板,闸板的运动偏向与流体偏向相笔直,闸阀只能作全开和全关 , 不可作调理和节约。。。应用于事情压力 1.6MPa~20.0MPa，，，，，事情温度 -29℃~200℃的石油、化工、水力、火力电站种种系统的管路上，，，，，适用介质为硝酸类、醋酸类、水、油、气类及某些侵蚀性液体。。。

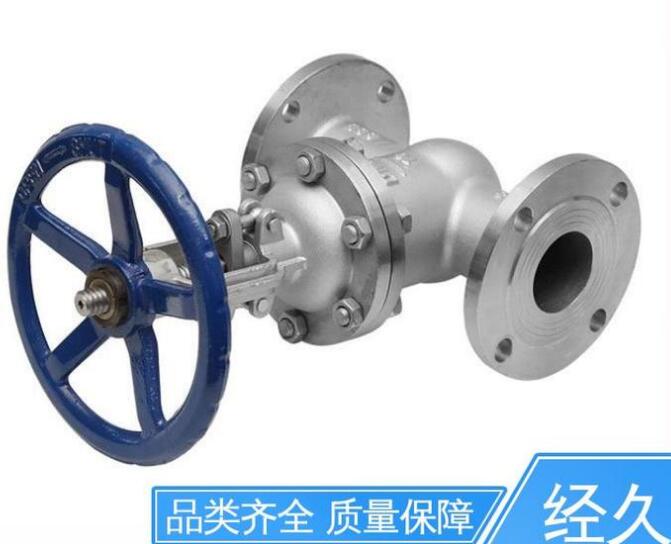

不锈钢闸阀
不锈钢闸阀z41w-16p DN150产品形状及结构尺寸（PN16）
Z41H、Z41Y、Z41W（PN16）不锈钢闸阀形状及结构尺寸（mm）
DN L D D1 D2 b f z×ød H D0 重量 / kg
15 130 95 65 45 14 2 4×ø14 175 200 4
20 150 105 75 55 14 2 4×ø14 180 200 5
25 160 115 85 65 14 2 4×ø14 210 200 6
32 180 135 100 78 16 2 4×ø18 210 200 7
40 200 145 110 85 16 3 4×ø18 350 200 19
50 250 160 125 100 16 3 4×ø18 358 240 29
65 265 180 145 120 18 3 4×ø18 375 240 33
80 280 195 160 135 20 3 8×ø18 433 280 45
100 300 215 180 155 20 3 8×ø18 502 320 63
125 325 245 210 185 22 3 8×ø18 612 360 108
150 350 280 240 210 24 3 8×ø23 676 360 134
200 400 335 295 265 26 3 12×ø23 820 400 192
250 450 405 355 320 30 3 12×ø25 969 450 273
300 500 460 410 375 30 4 12×ø25 1142 560 379
350 550 520 470 435 34 4 16×ø25 1280 640 590
400 600 580 525 485 36 4 16×ø30 1452 640 850
450 650 640 585 545 40 4 20×ø30 1541 720 907
500 700 705 650 608 44 4 20×ø34 1676 720 958
600 800 840 770 718 48 5 20×ø41 1874 800 1112

闸阀厂家
不锈钢闸阀z41w-16p DN150产品手艺参数
型号 PN 事情压力 / MPa 适用温度 / ℃ 适用介质
Z41W-16P~25P 16~25 1.6~2.5 ≤ 150 弱侵蚀性介质
Z41Y-16P~25P
Z41W-16R~25R
Z41Y-16R~25R
Z41W-40P~63P 40~63 4.0~6.3 ≤ 150 弱侵蚀性介质
Z41Y-40P~63P
Z41W-40R~63R
Z41Y-40R~63R
Z41Y-100P~160P 100~160 10.0~16.0 ≤ 150 弱侵蚀性介质
Z41Y-100R~160R
Z41H-40P~200P 40~200 4.0~20.0 ≤ 200 硝酸类
Z41H-40R~200R

闸阀

不锈钢闸阀参数：
适用温度：侵蚀性介质≤200℃，，，，，非侵蚀性介质≤600
适用介质：适用与化工质料、食物质料等有侵蚀性介质以及水、蒸汽、油品等非侵蚀性介质。。。
闸阀材质的选择：
阀体，，，，，阀盖：CF8、CF3、CF8M、CF3M、2520、321、双向钢、C4
内件质料：SS304、SS304L、SS316、SS316L、SS321
不锈钢法兰闸阀操作方法的选择：
电动执行器  气动执行器   手动  齿轮动
