刀闸阀规格尺寸表大全及图解

[ 2023-03-23 ]
刀闸阀规格尺寸表大全及图解：刀闸阀又称刀型闸阀、刀门闸阀、浆液阀、泥浆阀,刀型闸阀驱动方法：手动，，链轮，，电动，，气动，，液动，，伞齿轮，，电控液动和气液动等驱动方法。。。。刀型闸阀形状：明杆，，暗杆两种。。。。刀型闸阀材质：铸铁、铸钢、碳钢、不锈钢、衬氟等。。。。底部具有刀型斜切口，，具有切断介质的功效，，使得阀门关闭不受介质壅闭。。。。此阀门一样平常用于纸浆、煤灰、化工质料、污水、食物等介质的流通启闭。。。。该阀具有开关轻盈、密封可靠、弹性影象佳及使用寿命长等显著优点。。。�？？ ？？？善毡橛糜谧岳此⑽鬯⑿藿ā⑹汀⒒ぁ⑹澄铩⒁揭⑶岱摹⒌缌Α⒋啊⒁苯稹⒛茉聪低车忍骞芟呱献魑骼砗徒亓髯爸檬褂�。。。。有板式闸阀、刀型泥浆闸阀，，刀型排渣闸阀，，单夹式渣浆闸阀和手动单夹式刀型闸阀。。。。

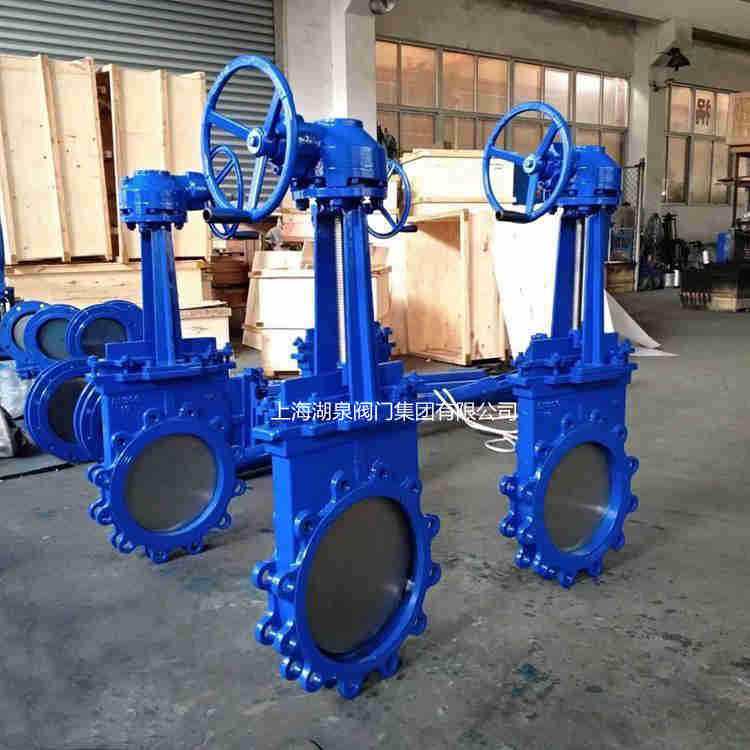

刀闸阀
刀闸阀的使用规模为：
1.采矿、洗洗煤、钢铁工业--用于洗洗煤管道、滤渣浆管道等、排灰管道；；
2.净化妆置--用于废水、泥浆、污物及带有悬浮物的澄清水；；
3.造纸工业--用于任何浓度纸浆、料水混淆物；；
4.电站除灰--用于灰渣浆液

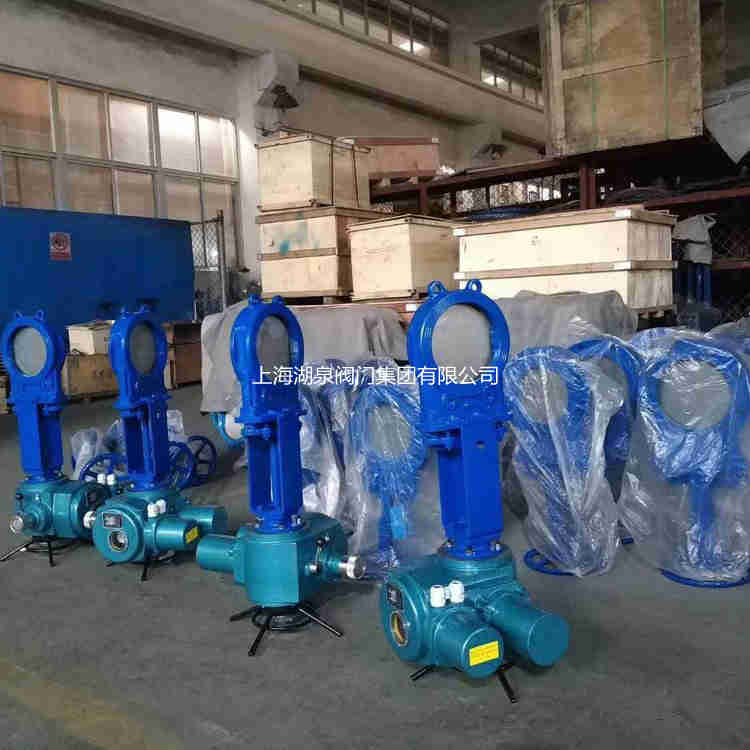

 闸阀
刀闸阀主要规格性能：
1、公称压力(Mpa) 壳体试验(Mpa) 密封试验(Mpa)1.0 1.6 1.5 2.4 1.1 1.8
2、事情温度 ≤900℃
3、适用介质 :纸浆、污水、煤浆、灰、渣水混淆物
4、主要零部件:伐 体、伐盖 闸板 阀杆 密封面
5、材质：有不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金 等

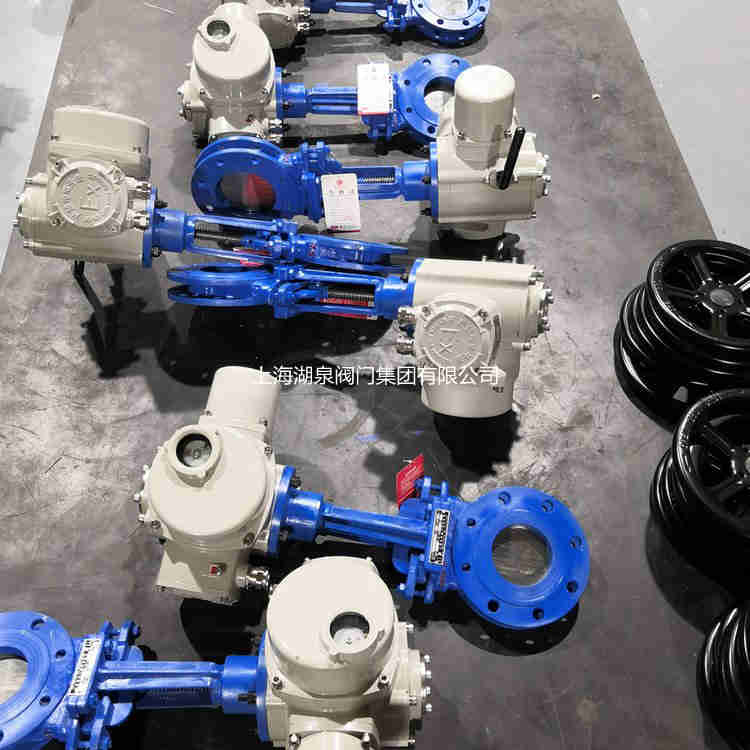

闸阀厂家
刀闸阀手艺参数
型号 质料
阀体 阀杆 密封面 填料
PZ73H-10C/16C WCB 2Cr13 硬质合金、聚四氟乙烯、丁晴橡胶、合金钢 V型聚四氟乙烯、柔性石墨环
PZ73F-10P/16P ZG1Cr18Ni9Ti 1Cr18Ni9Ti
PZ73Y-10P/16P CF8 (304) 0Cr18Ni9 (304)
刀闸阀厂家
刀闸阀规格尺寸表大全
MPa DN L D1 D2 H N-M D0 W(Kg)
1.0 50 48 100 125 285 4-M16 180 8
65 48 120 145 298 4-M16 180 10
80 51 135 160 315 4-M16 220 12
100 51 155 180 365 8-M16 220 14
125 57 185 210 400 8-M16 230 22
150 57 210 240 475 8-M20 280 29
200 70 265 295 540 8-M20 360 38
250 70 320 350 630 12-M20 360 66
300 76 368 400 780 12-M20 400 100
350 76 428 460 885 16-M20 400 119
400 89 482 515 990 16-M22 400 195
450 89 532 565 1100 20-M22 530 285
500 114 585 620 1200 20-M22 530 389
600 114 685 725 1450 20-M27 600 529
700 127 800 840 1700 24-M27 600 790
800 127 898 950 2000 24-M30 680 850
900 154 998 1050 2300 28-M30 680 900
1000 165 1110 1160 2500 28-M30 700 1050
1200 190 1325 1380 2800 32-M36 800 1300
1.6 50 48 100 125 285 4-M16 180 8.5
65 48 120 145 295 4-M16 180 10.7
80 51 135 160 315 8-M16 220 13
100 51 155 180 365 8-M16 220 15
125 57 185 210 400 8-M16 230 23.5
150 57 210 240 475 8-M20 280 31
200 70 265 295 540 12-M20 360 40.7
250 70 320 355 630 12-M20 360 70
300 76 375 410 780 12-M22 400 107
350 76 435 470 885 16-M22 400 129
400 89 485 525 990 16-M27 400 215
450 89 545 585 1100 20-M27 530 305
500 114 608 650 1200 20-M30 530 410
600 114 718 770 1450 20-M36 600 550
700 127 788 840 1700 24-M36 600 820
800 127 898 950 2000 24-M36 680 950
900 154 998 1050 2300 28-M36 680 1020
1000 165 1110 1170 2500 28-M42 700 1120
1200 190 1325 1390 2800 32-M48 800 1480
