z941H-40c-DN500电动远程控制法兰闸阀

[ 2022-08-05 ]

上海AG旗舰厅阀门集团有限公司z941H-40c-DN500电动远程控制法兰闸阀是一种远程智能操作式阀门。。。该产品常用于给排水及工业系统中的自动控制，，控制反应准确快速，，凭证电信号�？？乜艉凸乇展荃杈断低常�，实现远程操作。。�？？捎糜诖笮偷缍僮飨低场！�。它关闭速率可调，，平稳关闭而不爆发压力波动。。。该闸阀维修简朴、使用利便、清静可靠等优点。。。电动执行器接纳一体化结构设计，，具有自诊断功效，，使用和调校十分利便。。。有数字显示，，可看到控制信号值、反响信号值、电下手操值。。。

AG旗舰厅 z941H-40c-DN500电动远程控制法兰闸阀电动执行机构功效优点：带断控制信号故障判断、报警及�；；すπА！�。即断信号时可使执行机构或开；；或关；；或坚持；；或在0～100%之间予置的恣意位置。。。及带阀门堵转故障判断、报管及�；；すπА！�。占有空间体积小！�。�，节约装置管道及用度。。。具有调理精度高、调理性能好的特点，，允许温差≤l50℃。。。除了阅盖处衬套导向外，，阀芯侧面与阀座内外貌也有导向作用，，导向面积大，，事情可靠。。。波纹管密封型对移动的阀杆形成清静的密封，，堵绝液体外漏。。。

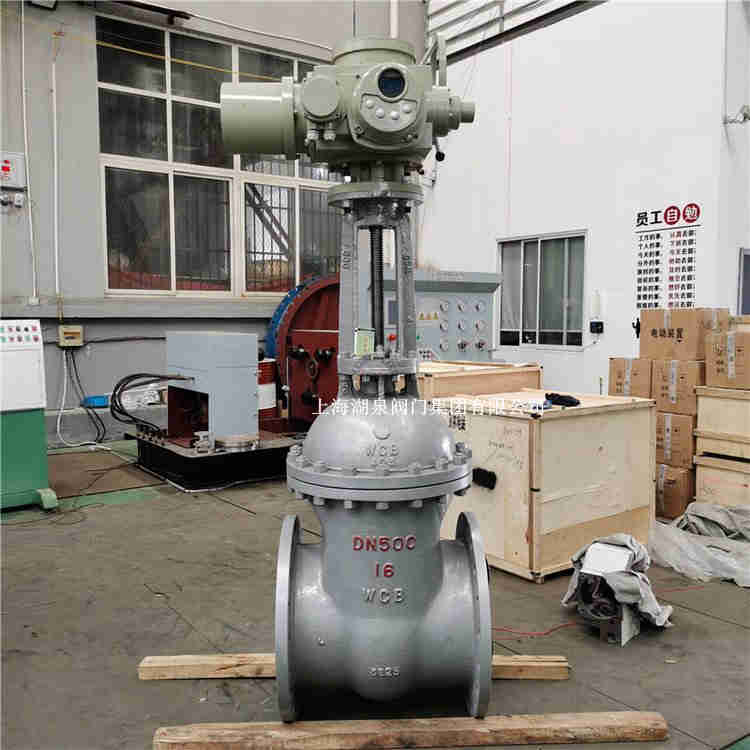

dn500电动闸阀

z941H-40c-DN500电动远程控制法兰闸阀产品参数
口径：DN15-DN600
压力：1.6Mpa-6.4Mpa
毗连方法：法兰、螺纹、焊接等。。。
传动方法：手动、正齿轮、锥齿轮、气动、电动等。。。
阀体材质：WCB、304、316、铜、铬钼钢等
使用介质：非侵蚀或侵蚀的气体液体。。。
介质温度：-29℃-425℃
电动闸阀dn500

z941H-40c-DN500电动远程控制法兰闸阀产品主要零部件质料

阀体、阀盖	阀板	阀座	阀杆	填料	适用介质	适用温度(≤℃)
WCB	WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCr5MO	ZGlCr5M0+ Stellite12	1Crl8Ni9+ Stellite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550
ZGlCrl8Ni9Ti	Crl了Ni2	1Crl8Ni9+ Stellite6	1Crl8Ni9Ti	PTFE	硝酸类、碱类	200
ZG00Crl7Nil4M02	316L+ Stellite12	316L+Stel1ite6	316L	PTFE	尿素、甲铵液、磷酸	200

Z941H-40C-DN15,Z941H-40C-DN20,Z941H-40C-DN32,Z941H-40C-DN40,Z941H-40C-DN50，， Z941H-40C-DN65,Z941H-40C-DN80,Z941H-40C-DN100,Z941H-40C-DN125,Z941H-40C-DN150,Z941H-40C-DN200,Z941H-40C-DN250,Z941H-40C-DN300,Z941H-40C-DN350,Z941H-40C-DN400,Z941H-40C-DN450,Z941H-40C-DN500,Z941H-40C-DN600,Z941H-40C-DN700,Z941H-40C-DN800,Z941H-40C-DN900,Z941H-40C-DN1000,Z941H-40C-DN1200,Z941H-40C-DN1400,Z941H-40C-DN1600
Z941H-4.0C-DN15,Z941H-4.0C-DN20,Z941H-4.0C-DN32,Z941H-4.0C-DN40,Z941H-4.0C-DN50,Z941H-4.0C-DN65,Z941H-4.0C-DN80,Z941H-4.0C-DN100,Z941H-4.0C-DN125,Z941H-4.0C-DN150,Z941H-4.0C-DN200,Z941H-4.0C-DN250,Z941H-4.0C-DN300,Z941H-4.0C-DN350,Z941H-4.0C-DN400,Z941H-4.0C-DN450,Z941H-4.0C-DN500,Z941H-4.0C-DN600,Z941H-4.0C-DN700,Z941H-4.0C-DN800,Z941H-4.0C-DN900,Z941H-4.0C-DN1000,Z941H-4.0C-DN1200,Z941H-4.0C-DN1400,Z941H-4.0C-DN1600
Z941H-40P-DN15,Z941H-40P-DN20,Z941H-40P-DN32,Z941H-40P-DN40,Z941H-40P-DN50，， Z941H-40P-DN65,Z941H-40P-DN80,Z941H-40P-DN100,Z941H-40P-DN125,Z941H-40P-DN150,Z941H-40P-DN200,Z941H-40P-DN250,Z941H-40P-DN300,Z941H-40P-DN350,Z941H-40P-DN400,Z941H-40P-DN450,Z941H-40P-DN500,Z941H-40P-DN600,Z941H-40P-DN700,Z941H-40P-DN800,Z941H-40P-DN900,Z941H-40P-DN1000,Z941H-40P-DN1200,Z941H-40P-DN1400,Z941H-40P-DN1600
Z941H-4.0P-DN15,Z941H-4.0P-DN20,Z941H-4.0P-DN32,Z941H-4.0P-DN40,Z941H-4.0P-DN50,Z941H-4.0P-DN65,Z941H-4.0P-DN80,Z941H-4.0P-DN100,Z941H-4.0P-DN125,Z941H-4.0P-DN150,Z941H-4.0P-DN200,Z941H-4.0P-DN250,Z941H-4.0P-DN300,Z941H-4.0P-DN350,Z941H-4.0P-DN400,Z941H-4.0P-DN450,Z941H-4.0P-DN500,Z941H-4.0P-DN600,Z941H-4.0P-DN700,Z941H-4.0P-DN800,Z941H-4.0P-DN900,Z941H-4.0P-DN1000,Z941H-4.0P-DN1200,Z941H-4.0P-DN1400,Z941H-4.0P-DN1600

z941H-40c-DN500电动远程控制法兰闸阀产品主要手艺参数

MZ941H-40型矿用电动闸阀
阀门口径DN(mm)	65	80	100	125	150	200	250	300	350	400	450	500
配套电装规格额定电压660（380）V	ZB15-24		ZB20-24		ZB30-24		ZB45-24	ZB60-24	ZB90-24		ZB120-24

公称压力(MPa)	试验压力(MPa)
公称压力(MPa)	壳体	密封(液)	密封(气)	上密封
Z941H-1.6C	2.4	1.76	0.6	1.76
Z941H-2.5C	3.8	2.75	0.6	2.75
Z941H-4.0C	6.0	4.4	0.6	4.4
Z941H-6.4C	9.6	7.04	0.6	7.04
Z941H-10.0C	15.0	11.0	0.6	11.0
Z941H-16.0C	24.0	17.6	0.6	17.6

z941H-40c-DN500电动远程控制法兰闸阀产品主要尺寸

公称通径DN（in）	主要形状尺寸及毗连尺寸（mm）										电动装置
公称通径DN（in）	L	D	D1	D2	D6	b	z-Φd	f	f2	H	电动装置
Z940、Z941、Z942
40	200	145	110	85	76	18	4-Φ18	3	4	617	ZB15
50	250	160	125	100	88	20	4-Φ18	3	4	665	ZB15
65	280	180	145	120	110	22	8-Φ18	3	4	680	ZB15
80	310	195	160	135	121	22	8-Φ18	3	4	752	ZB15
100	350	230	190	160	150	24	8-Φ23	3	4.5	846	ZB20
125	400	270	220	188	176	28	8-Φ25	3	4.5	908	ZB20
150	450	300	250	218	204	30	8-Φ25	3	4.5	1087	ZB40
200	550	375	320	282	260	38	12-Φ30	3	4.5	1243	ZB40
250	650	445	385	345	313	42	12-Φ34	3	4.5	1429	ZC45
300	750	510	450	408	364	46	16-Φ34	4	4.5	168	ZC60
350	850	570	510	465	422	52	16-Φ34	4	5	1738	ZC90
400	950	655	585	535	474	58	16-Φ41	4	5	1897	ZC120
450	1050	680	610	560	524	60	20-Φ41	4	5	2104	ZC180
500	1150	755	670	612	576	62	20-Φ48	4	5	2401	ZC180
