电动闸阀Z941Y-100I DN200事情原理图，，，，，，结构尺寸

[ 2022-03-30 ]
上海AG旗舰厅阀门集团有限公司电动闸阀生产厂家电动闸阀Z941Y-100I DN200:咨询： 021-64162222 电动、法兰毗连、明杆楔式刚性单闸板,阀座密封面质料为 2Cr13 不锈钢,公称压力 PN16~PN25,阀体质料为球墨铸铁的闸阀。。。。。 产品性能参数 Z941H-16Q、Z941H-2...用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫自然气等。。。。。公称直径 150mm 可售卖地 天下 材质 碳钢 型号 MZ941H-16C DN150 。。。。�？？ ？？笥玫缍⒎� MZ941H-16C DN150矿井下专用电动闸阀 电动闸阀产品简介: 调理型矿用防爆电动闸阀适用于易燃易爆的.场合。。。。。

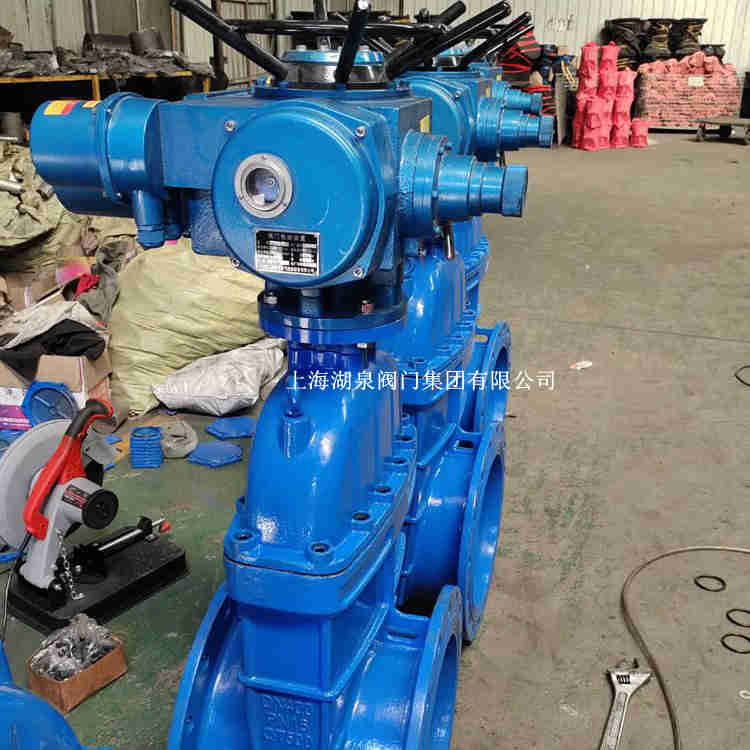

 电动闸阀Z941Y-100I DN200
 法兰闸阀 Z941Y-64I 可售卖地 天下 用途 阻止 型号 Z41Y-64I DN700 产品用途: 铬钼钢闸阀适用于石油、化工、火力电站等种种工况的管路上,切断或接通介质。。。。。适用介质为:水、油品、蒸汽...适用于公称压力PN1.0～16.0MPa,事情温度-29～425℃(碳钢)及-40～200℃(不锈钢)的名种管路上,用于截断或接通管路中的介质。。。。。注:DN700、DN800的型号为Z942型。。。。。 Z940H/Z941Y-160电动楔式闸阀主要形状和毗连尺寸 公称通径 ...100 350 250 200 168 150 32 8-25 3 4.5 845 DZW30 117 150 450 340 280 240 204 ...电动高温高压焊接闸阀 Z961Y-100I DN50/DN80/DN100 电动闸阀、电动高温高压焊接闸阀
电动闸阀厂家
电动闸阀Z941Y-100I DN200事情原理图，，，，，，结构尺寸
公称通径 主要形状尺寸和毗连尺寸 电动装置 WT
L D D1 D2 b f Z-φd H
Z940H/Z941Y-16C Z940/Z941Y-16P Z940/Z941Y-16R Z940/Z941W-16P Z940/Z941W-16R Z940/Z941-16I
40 240 145 110 85 16 3 4-18 595 DZWl5 56
50 250 160 125 100 16 3 4-18 653 DZW20 59
65 270 180 145 120 18 3 4-18 665 DZW20 62
80 280 195 160 135 20 3 8-18 725 DZW20 74
100 300 215 180 155 20 3 8-18 787 DZW20 92
150 350 280 240 210 24 3 8-23 955 DZW30 161
200 400 335 295 265 26 3 12-23 1105 DZW30 219
250 450 405 355 320 30 3 12-25 1343 DZW45 376
300 500 460 410 375 30 3 12-25 1516 DZW60 484
350 550 520 470 435 34 4 16-25 1678 DZW60 695
400 600 580 525 485 36 4 16-30 1849 DZW90 977
450 650 640 585 545 40 4 20-30 1937 DZW90 1033
500 700 705 650 608 44 4 20-34 2234 DZWl20 1087
600 800 840 770 718 48 5 20-41 2432 DZWl80 1357
700 900 910 840 788 50 5 24-41 2489 DZW250 1481
800 1000 1020 950 898 52 5 24-41 2643 DZW350 1845
电动闸阀Z941Y-100I DN200事情原理图，，，，，，结构尺寸
50 250 195 145 112 88 28 4-25 3 4 781 DZW20 78
65 280 220 170 138 110 32 8-25 3 4 830 DZW20 96
80 310 230 180 148 121 34 8-25 3 4 865 DZW30 126
100 350 265 210 172 150 38 8-30 3 4.5 1179 DZW30 134
150 450 350 290 250 204 46 12-34 3 4.5 1201 DZW60 352
200 550 430 360 312 260 54 12-41 3 4.5 1611 DZW90 484
250 650 500 430 382 313 60 12-41 3 4.5 1903 DZW90 608
300 750 585 500 442 364 70 16-48 4 4.5 2054 DZW120 757
350 850 655 560 498 422 76 16-54 4 5 2132 DZW180 994
400 950 715 620 558 474 80 16-54 4 5 2321 DZW250 1269
电动闸阀Z941Y-100I DN200事情原理图，，，，，，结构尺寸
50 300 215 165 132 88 36 8-25 3 4 905 DZW20 101
65 340 245 190 152 110 44 8-30 3 4 968 DZW20 137
80 390 260 205 168 121 46 8-30 3 4 978 DZW30 167
100 450 300 240 200 150 48 8-34 3 4.5 1043 DZW30 211
125 525 355 285 238 176 60 8-41 3 4.5 1248 DZW60 424
150 600 390 318 270 204 66 12-41 3 4.5 1394 DZW90 588
200 750 480 400 345 250 78 12-48 3 4.5 1621 DZW120 839
