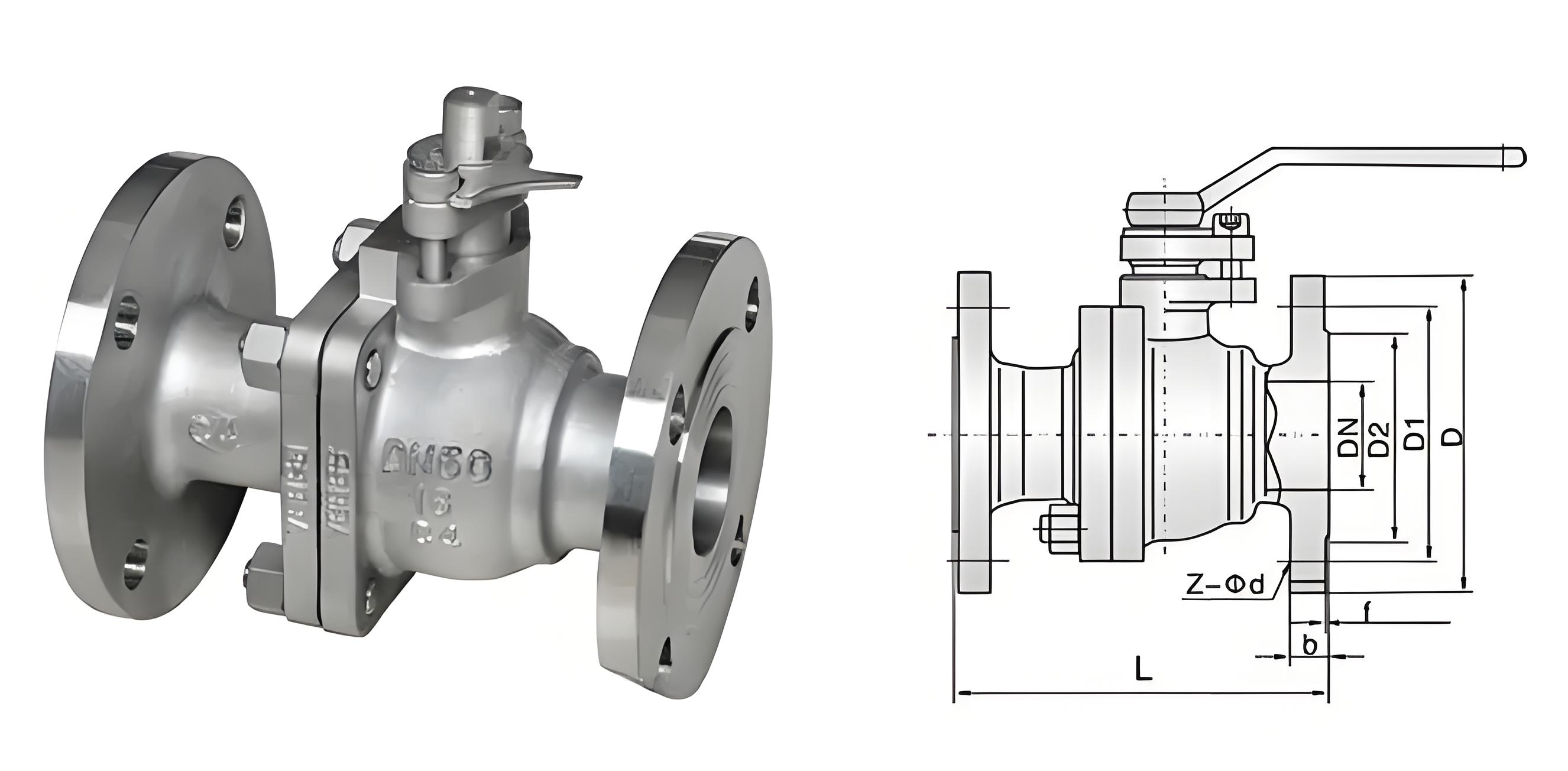

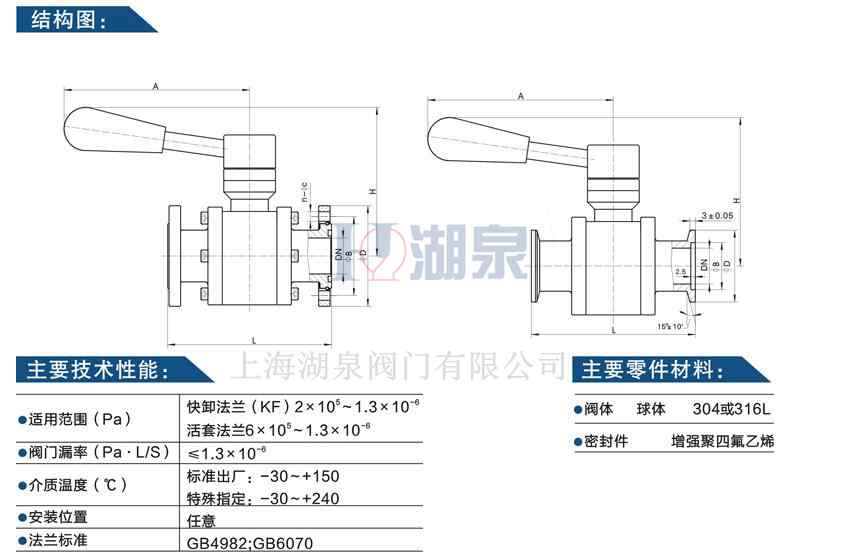

球阀Q41F-25C DN50产品规格尺寸图及形状尺寸

[ 2024-10-31 ]

‌球阀Q41F-25C DN50的产品规格尺寸如下‌：

  • ‌公称通径‌：DN50
  • ‌公称压力‌：25C
  • ‌毗连形式‌：法兰毗连
  • ‌主体质料‌：铸钢
  • ‌适用介质‌：适用于水、蒸汽、油品等介质
  • ‌适用温度‌：通常在-20℃到232℃之间， ，，，详细温度规模可能因材质和设计差别而有所转变‌12。。。。。。

这些规格尺寸信息可以资助您更好地相识和使用球阀Q41F-25C DN50。。。。。。
球阀

‌球阀Q41F-25C DN50的产品手艺参数如下‌：

  • ‌事情压力‌：1.6MPa、2.5MPa、4.0MPa
  • ‌适用温度‌：≤180℃
  • ‌适用介质‌：水、溶剂、酸和自然气等一样平常事情介质
  • ‌质料‌：阀体、阀盖为铬镍系不锈钢， ，，，球体、阀杆为铬/铬镍/铬镍钼系不锈钢， ，，，密封圈为柔性石墨垫圈或316+柔性石墨垫圈
  • ‌驱动方法‌：手动、气动、电动、液动等
  • ‌毗连形式‌：法兰、对夹
  • ‌流动偏向‌：单向
  • ‌类型（通道位置）‌：直通式
  • ‌标准‌：API608、API6D、BS5351、GB/T12237、ANSI/ASME B16.5、ANSI/ASME B16.10等

这些参数提供阀了关于球阀Q41F-25C DN50的详细信息， ，，，包括其事情压力、适用温度、质料、驱动方法、毗连形式、流动偏向、标准和类型等。。。。。。这些信息有助于用户更好地相识和使用该球阀。。。。。。
阀

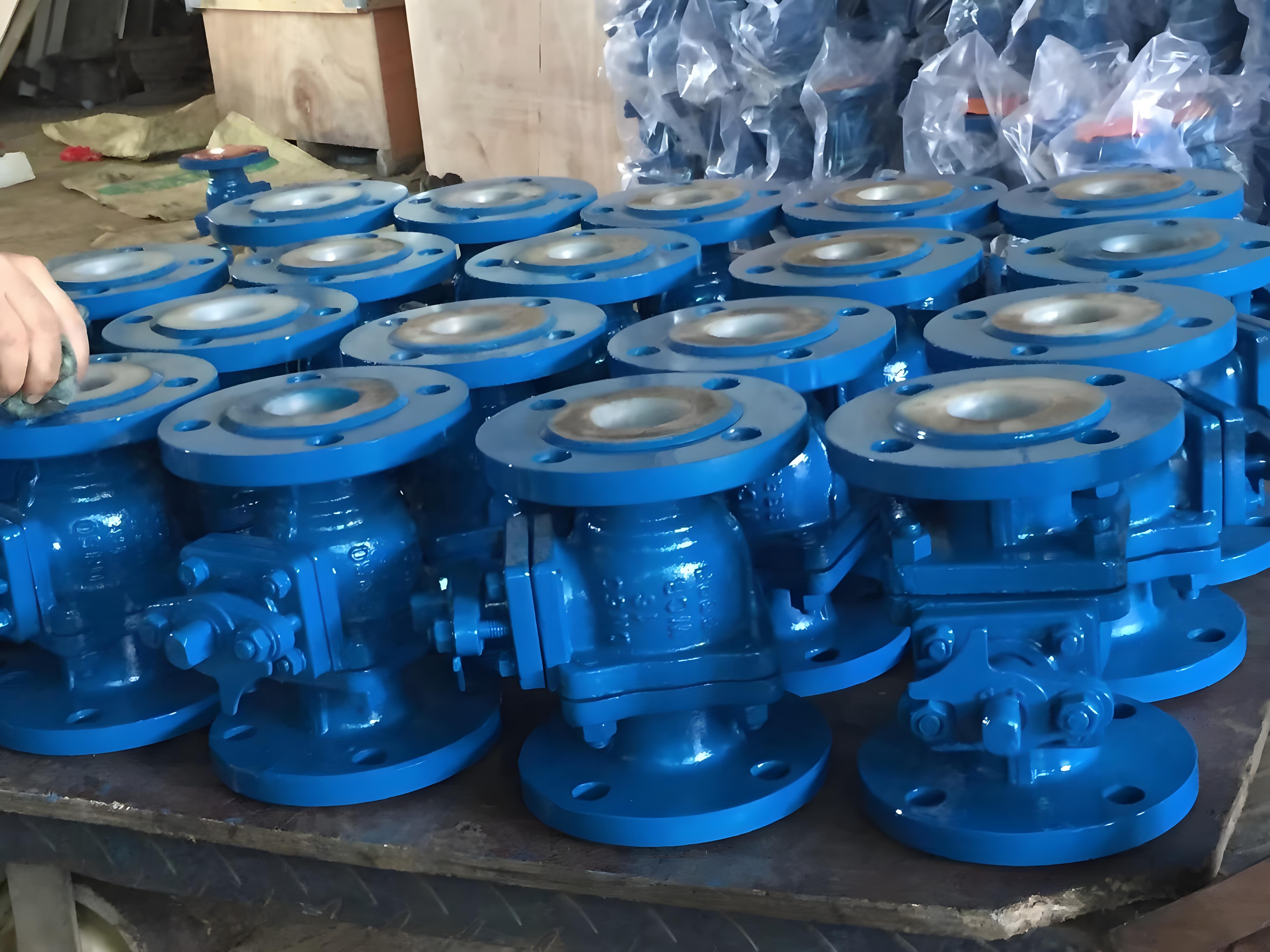

Q41F-25C、DN50、碳钢四氟软密封法兰球阀 ‌Q41F-25C DN50球阀‌是一种浮动球阀， ，，，具有显著的开关位置指示、优良的密封性能和结构简朴、使用寿命长的特点。。。。。。其阀体、球体和手柄为一个装配单位， ，，，手柄指向管线偏向时阀门为开启状态， ，，，手柄笔直管线偏向时阀门为关闭状态‌。。。。。。 产品特点 ‌开关位置指示‌：阀体、球体和手柄为一个装配单位， ，，，手柄指向管线偏向阀门为开启， ，，，手柄笔直管线偏向阀门为关闭‌。。。。。。 ‌锁定装置设计‌：接纳扁头阀杆在开关位置设置锁定孔， ，，，确保阀门处于准确的位置， ，，，避免开关的过失操作‌。。。。。。 ‌防吹出的导向式阀杆‌：阀杆从阀体内倒装， ，，，并由密封环密封， ，，，纵然在火灾等极端情形下也能有用避免外漏及阀杆飞出‌。。。。。。 ‌防静电设计‌：接纳铬镍不锈钢的弹簧和小球使球体、阀杆和阀体之间相互导电， ，，，完全释放静电‌。。。。。。 ‌奇异的阀座结构‌：接纳双斜面弹性密封阀座或V型槽弹性密封阀座结构设计， ，，，确保密封面的可靠性‌1。。。。。。 应用场景 Q41F-25C DN50球阀适用于水、溶剂、酸和自然气等一样平常事情介质的装备， ，，，普遍应用于石油、化工、制药、食物等行业‌。。。。。。其事情压力为1.6~2.5MPa， ，，，适用温度≤180℃‌。。。。。。 制造标准 Q41F-25C DN50球阀的设计与制造切合API608、API6D、BS5351和GB/T12237标准， ，，，法兰尺寸切合ANSI/ASME B16.5标准‌。。。。。。
阀门

Q41F法兰式铸钢球阀性能规范：

公称通径mm

DN15-DN300

质料代号

C

P

R

主要零件

阀 体

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

球 体

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi

阀 杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi

密封圈

增强聚四氟乙烯 对位聚苯

填 料

聚四氟乙烯 柔性石墨

适用工况

适用介质

蒸汽、水、油品

硝酸类

醋酸类

适用温度

-28℃ - 300℃

执行器

型 号

DA/SR系列、GTD/GTE系列、QGSY系列等

气源压力

0.4-0.7MPa


试验压力
(Mpa)

公称压力(Mpa)

压力级(class)

JIS(Mpa)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

强度试验

2.4

3.8

6.0

9.6

15.0

3.1

7.8

15.3

2.4

3.8

密封试验

1.8

2.8

4.4

7.0

11.0

2.2

5.6

11.2

1.5

2.8

气密试验

0.5～0.7


1.6MPa DN L D D1 D2 b n-φd H D0
凸面法兰
RF Q41F Q41PPL 16C 16P 16R		 15 130 95 65 45 14 4-14 78 140
20 140 105 75 55 14 4-14 84 160
25 150 115 85 65 14 4-14 95 180
32 165 135 100 78 16 4-18 150 250
40 180 145 110 85 16 4-18 150 300
50 200 160 125 100 18 4-18 170 350
65 220 180 145 120 20 4-18 195 350
80 250 195 160 135 20 8-18 215 400
100 280 215 180 155 20 8-18 250 500
125 320 245 210 185 22 8-18 265 600
150 360 280 240 210 24 8-23 270 800
200 400 335 295 265 26 12-23 330 1200
2.5MPa 15 130 95 65 45 16 4-14 103 140
凸面法兰 RF Q41F Q41PPL 25 25P 25R 20 140 105 75 55 16 4-14 112 160
25 150 115 85 65 16 4-14 123 180
32 165 135 100 78 18 4-18 150 250
40 180 145 110 85 18 4-18 156 300
50 200 160 125 100 20 8-18 172 350
65 220 180 145 120 22 8-18 197 350
80 250 195 160 135 22 8-23 222 400
100 280 230 190 160 24 8-23 253 500
125 320 270 220 188 28 8-25 275 600
150 360 300 250 218 30 8-25 286 800
200 400 360 310 278 34 12-25 340 1200
