电动球阀Q941一16P dn300怎么接线控制

[ 2023-04-18 ]

上海AG旗舰厅阀门集团有限公司电动球阀Q941一16P dn300怎么接线控制尺寸规模: DN10-DN250(3/8"-10")。。。。压力规模: 0.1~16.0Mpa(150~1500lb)。。。。适用温度:-60℃≤t≤350℃. 电动球阀选配电动执行器注重说明 1、电源电压:DC24V、DC220V、AC110V、AC220V...气动、电动球阀可远距离集中控制,且能知足盘算机程控之需要。。。。电动球阀种类有:浮动球球阀、牢靠球球阀、轨道球阀、V型球阀、三通球阀、不锈钢球阀、锻钢球阀...型号 Q941H-16C Q941H-16C智能型电动法兰球阀产品先容: 电动球阀不但在石油、煤气、化工、水处置惩罚等一样平常工业上获得普遍运用,并且还使用于热电站的冷却水系统。。。。

电动球阀接纳差别的控制方法,可知足州差别工况的使用要求,它不但可以实现开关作用,还可以实现阀位调理功效,且附带手动控制装置,一旦泛起电源故障,可暂时用手动操作,不至于影响使...是一种以电能作为驱动力来驱动阀门的执行装备,以其体积小,重量轻,性能可靠,配套简朴等优点,普遍应用于食物、环保、轻工、石油、化工等工业辖档挽域,常被作为管道系统的切断...,其中包括电动球阀的事情原理图以及电动球阀怎样接线等详细形貌,遇到故障时响应对策以及装置手册等。。。。

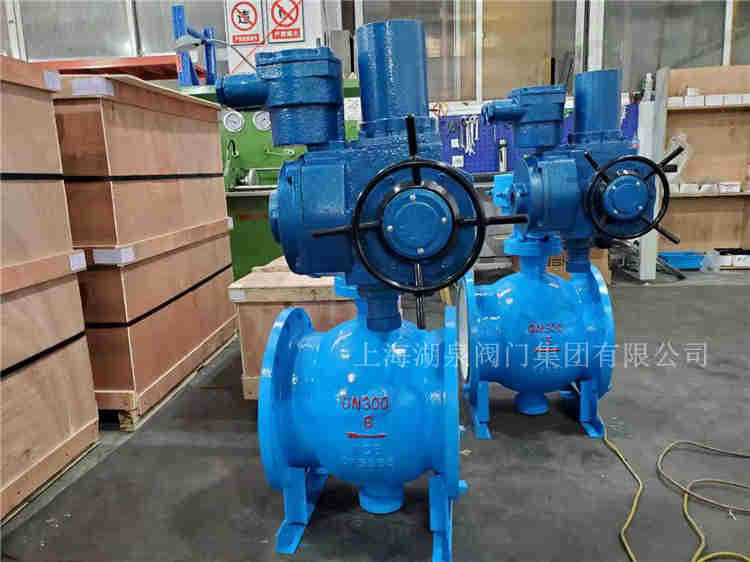

dn300电动球阀

上海AG旗舰厅阀门厂家电动球阀,普遍应用于自来水管网,污水处置惩罚,消防工程,高品质产品,知足各个行业的需求,接待来电详询,专业的手艺效劳供应商,自然气(煤气)管网,电动球阀批发价钱、电动球阀供应厂家直销、电动球阀行情报价、电动球阀供求信息1、流体阻力小,衬里球阀内壁平滑,流道通畅是所有阀类中流体阻力的一种 3、开关迅速、利便,只需将球体转动90°,球阀...适用于两位切断、调理的场合。。。。阀与执行机构的毗毗邻纳直连方法,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。。。。
电动球阀厂家

电动球阀Q941一16P dn300产品性能参数

Q941Y 型PN16~PN63 法兰毗连浮动硬密封电动球阀主要性能参数
型号	PN	事情压力/ MPa	适用温度/ ℃	适用介质
Q941Y-16C	16	1.6	-28~425	水、蒸汽、油品等
Q941Y-25	25	2.5
Q941Y-40	40	4.0
Q941Y-63	63	6.3
Q941Y-16P	16	1.6	-28~500	硝酸等侵蚀性介质
Q941Y-25P	25	2.5
Q941Y-40P	40	4.0
Q941Y-63P	63	6.3
Q941Y-16R	16	1.6
Q941Y-25R	25	2.5
Q941Y-40R	40	4.0
Q941Y-63R	63	6.3

电动球阀Q941一16P dn300产品零部件质料

Q941Y 型PN16~PN63 法兰毗连浮动硬密封电动球阀零部件质料
型号	质料
	阀体	球体、阀杆	密封圈	填料、垫圈
Q941Y-16C	WCB	2Cr13	特种硬化质料	柔性石墨环、柔性石墨纠葛垫
Q941Y-25
Q941Y-40
Q941Y-63
Q941Y-16P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
Q941Y-25P
Q941Y-40P
Q941Y-63P
Q941Y-16R	CF8 (304)	0Cr18Ni9 (304)
Q941Y-25R
Q941Y-40R
Q941Y-63R

电动球阀Q941一16P dn300产品形状及结构尺寸

Q941Y 型(PN16) 型法兰毗连浮动硬密封电动球阀形状及结构尺寸(mm)
DN	L	D	D1	D2	b	z×ød
15	130	95	65	45	14	4×ø14
20	140	105	75	55	14	4×ø14
25	150	115	85	65	14	4×ø14
32	165	135	100	78	16	4×ø18
40	180	145	110	85	16	4×ø18
50	200	160	125	100	16	4×ø18
65	220	180	145	120	18	4×ø18
80	250	195	160	135	20	8×ø18
100	280	215	180	155	20	8×ø18
125	320	245	210	185	22	8×ø18
150	360	280	240	210	24	8×ø23
200	400	335	295	265	26	12×ø23
