dn50电动球阀法兰毗连尺寸

[ 2021-12-29 ]
上海AG旗舰厅阀门集团有限公司是一家dn50电动球阀生产厂家，，，咨询： 021-64162222，，，由于所使用的球阀的工艺装备差别，，，可以选择电动或电动两种执行器。。。�？？？梢园粗柿侠淳傩蟹掷啵嚎梢苑治几智蚍А�304球阀、316球阀...(DN50)电动球阀的详细信息 AG旗舰厅系列电动球阀电动执行器是对回转型控制系统中种种电动阀门的驱动装置,用于控制阀门的开启和关闭,周全提供种种电动球阀型号规格、最新价钱及相关手艺效劳,接待新老用户咨询!是一家集开发、设计、制造、销售为一体的多元化企业,专业从事电动球阀、微型电动球阀、电动执行器、智能化流体控制的开发设计、制造、销售及技..AG旗舰厅阀门厂家.Q941F电动球阀适用于经常操作、两位切断、调理的场合。。。。球阀与执行机构的毗毗邻纳直连方法,电动执行机构内置伺服系统,无须另配伺服放大器,输入 4~20mA 信号及 220V AC 电源即可控制运...

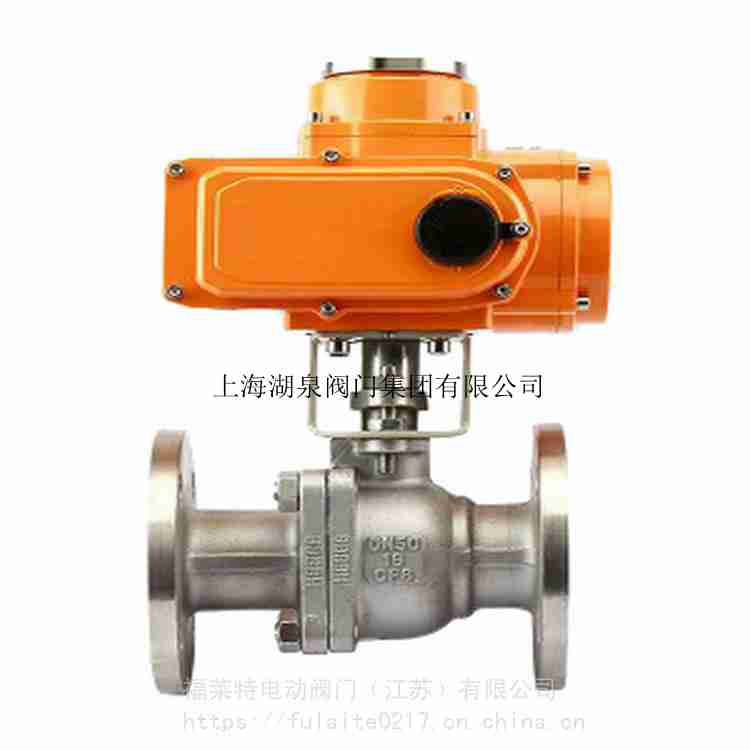

dn50电动球阀
上海AG旗舰厅DN50电动球阀先容: DN50电动球阀执行机构的毗毗邻纳直连方法,电动执行器内置伺服系统,无须另配伺服放大器,输入信号4-20mA及电源220VAC即可控制运转。。。。N50/DN80电动球阀信息主要是: DN50/DN80电动球阀,DN50/DN80电动球阀价钱,DN50/DN80电动球阀批发,DN50/DN80电动球阀厂家,还包括了DN50/DN80电动球阀相关企业信...DN50电动球阀 作品图片附件预览下载链接咨询作者免费宣布设计需求，，，设计师帮您解决! (1/4) 模子树 图纸简介 电动球阀是是工业自动化控制系统中的主要执行机构。。。。电动球阀是凭证现场需要订做的，，，接待咨询AG旗舰厅阀门。。。。

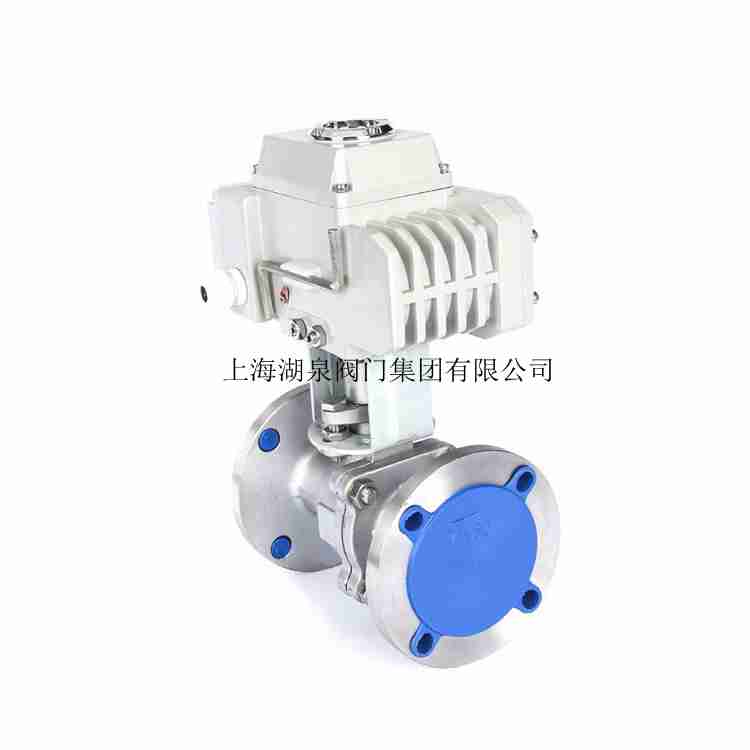

 电动球阀50
AG旗舰厅阀门厂家电动球阀,电动开关球阀体与执行机构的毗毗邻纳直连方法,电动执行机构无须配伺服放大器,输入220VAC电源即可控制运转。。。。电动开关球阀是球阀与电动执行器通过机械的毗连而成的,继续了球...DN50 DN65 DN80 DN100 微型带手动功效电动球阀24V DN15-DN25(内螺纹UPVC胶粘PPR热熔) 陶瓷芯·电动塑料球...我们是一家专业生产电动球阀,气动球阀,电动蝶阀,气动蝶阀等系列产品的高端阀学生产厂家,AG旗舰厅产品脱销全球各国,深受宽大用户的喜欢和洽评,若是您对AG旗舰厅产品感兴趣,接待来电咨询或来厂旅行考察,...是一家专业生产电动球阀,电动调理球阀等系列产品的电动球阀阀学生产厂家,致dn50力于为您提供优质的电动球阀系列产品和合理的电动球阀价钱,作为研发,生产,销售一体化的阀门厂...上海AG旗舰厅阀门集团有限公司专业生产销售:电动球阀,电动衬氟球阀,电动不锈钢球阀,快开球阀,对焊球阀.普遍用于电力、石油、化工、 自然气、冶金冶炼、造纸、钢铁、水泥、市政环保等行业生产历程的...AG旗舰厅阀门厂Q941F电动球阀，，，电动驱动、法兰毗连形式、浮动球直通式，，，阀座密封面质料有氟塑料 (Q941F)、硬质合金 (Q941Y)，，，公称压力PN16~PN63、公称尺寸 DN15~DN300、适用温度为 -29~450℃，，，阀体质料有碳素钢、不锈钢和合金钢。。。。电动球阀流体阻力小,是所有阀类中流体阻力小的一种,以AC220V、AC380V或DC24V电源电压作动力,接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,以角行程输出...一样平常分为电动O型调理球阀和电动V型调理球阀,通过输入4-20mA信号及220VAC电源即可控制球阀的运转开度。。。。

dn50电动球阀法兰毗连尺寸产品手艺参数
公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589
公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa；；ANSI 150、300LB
允许压差(MPa) ≤公称压力
阀体形式 两段式铸造球阀
毗连形式 法兰式、焊接式、螺纹式
阀芯形式 "O"型球形阀芯
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
流量特征 近似快开型
行动规模 0～90°
泄露量Q 按GB/T4213-92，，，小于额定KV0.01%
基本误差 ±1%
回差 ±1%
死区 ≤1%(可调)
可调规模 250：1 350：1
设置执行机构 可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构
控制方法 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调理(4～20mA模拟量信号控制)

dn50电动球阀法兰毗连尺寸产品手艺参数
公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
H、A 由于阀门密封选择及温度选择差别，，，执行器尺寸需凭证现实设置，，，该尺寸可咨询剑阀公司手艺部。。。。
A1 防爆型 137 137 137 137 137 137 137 137 137 137 137 137 137 137
标准型 40 40 40 40 40 40 40 40 40 40 40 40 40 40
PN1.6MPa法兰毗连尺寸
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
b 14 16 16 18 18 20 22 24 24 26 28 24 26 28
f 2 2 2 2 2 2 2 2 2 2 2 2 2 2
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
PN2.5MPa法兰毗连尺寸
D 95 105 115 140 150 165 185 200 235 270 300 360 425 485
D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430
D2 46 56 65 76 84 99 118 132 156 184 211 274 330 389
b 14 16 16 18 18 20 22 24 24 26 28 34 38 42
f 2 2 2 2 2 2 2 2 2 2 2 2 2 2
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30
