球阀的结构和特点

[ 2013-07-04 ]
球阀是在旋塞阀的基础上生长起来的阀门。。。它的启闭件是一个围绕着阀体的笔直中心线做回转运动的球体，，，，，，故称为球阀。。。

1.球阀的特点
(1)中、小口径球阀，，，，，，相对而言结构简朴，，，，，，体积小，，，，，，重量轻。。。特殊是球阀的高度远小于闸阀和阻止阀。。。
(2)流动阻力�。。。喝鼻蛱逋ǖ馈⒎逋ǖ篮团艿赖慕孛婊嗟�，，，，，，并且成直线相通，，，，，，介质流过球阀，，，，，，相当于流过一段直通的管子，，，，，，以是在种种阀门中球阀的流动阻力最小。。。
(3)启闭迅速，，，，，，介质流向木受限制 ；；； ；球阀与旋塞阀—样，，，，，，启闭时只需把球体转动90°，，，，，，较量利便而迅速。。。

2.球阀的结构
    球阀主要由阀体、球体、密封圈、阀杆及驱动装置等组成。。。
    (1)阀体 ；；； ；阀体内容纳球体和密封圈，，，，，，并有介质进、出口通道。。。
    (2)球体：球体是球阀的启闭件，，，，，，它的外貌是密封面，，，，，，因此要求较高的精度和粗糙度。。。球体内有圆形截面的介质通道，，，，，，迥道的直径通常即是阀的公歌颂径。。。关于直通球阀，，，，，，球体上的通道是直通的。。。
    凭证球体在阀体内的牢靠方法，，，，，，球阀可分浮动球式和牢靠球式两种。。。

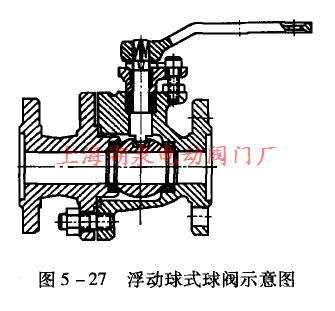

    浮动球式球阀如图5-27所示。。。球体足可以浮功的，，，，，，在介质压力作用下球体被压紧到比口侧的密封圈亡，，，，，，从而包管密封。。。它的特点是结构简朴、单侧密封、密封性能较好，，，，，，但由于球面与出口侧密封固之间压紧力较大，，，，，，以是启闭力矩也大，，，，，，一样平常适用于较小口径和较低压力的场合。。。

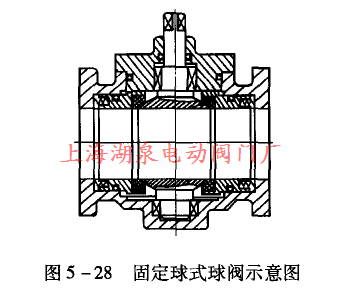

    牢靠球式球阀如图5-28所示。。。球体被上下两头的轴承牢靠，，，，，，只能转动，，，，，，不可爆发水平位移。。。为了包管密封性，，，，，，它必需有能够爆发推力的浮动阀座，，，，，，使密封圈压紧在球体上，，，，，，因此它的结构重大．形状尺寸大。。。由于球体被轴承牢靠，，，，，，介质对球体的压力是由轴承来遭受的，，，，，，因而密封图不易磨损，，，，，，使用寿命长。。。密封圈与球体间的摩擦力小，，，，，，启闭也较省力。。。一样平常适用于较大口径、较高压力的场合。。。
浮动球式球阀牢靠球式球阀
