阻止阀J41H-16C\DN250手艺相关参数及产品介绍

[ 2024-10-11 ]

相识更多相关产品点击：阻止阀

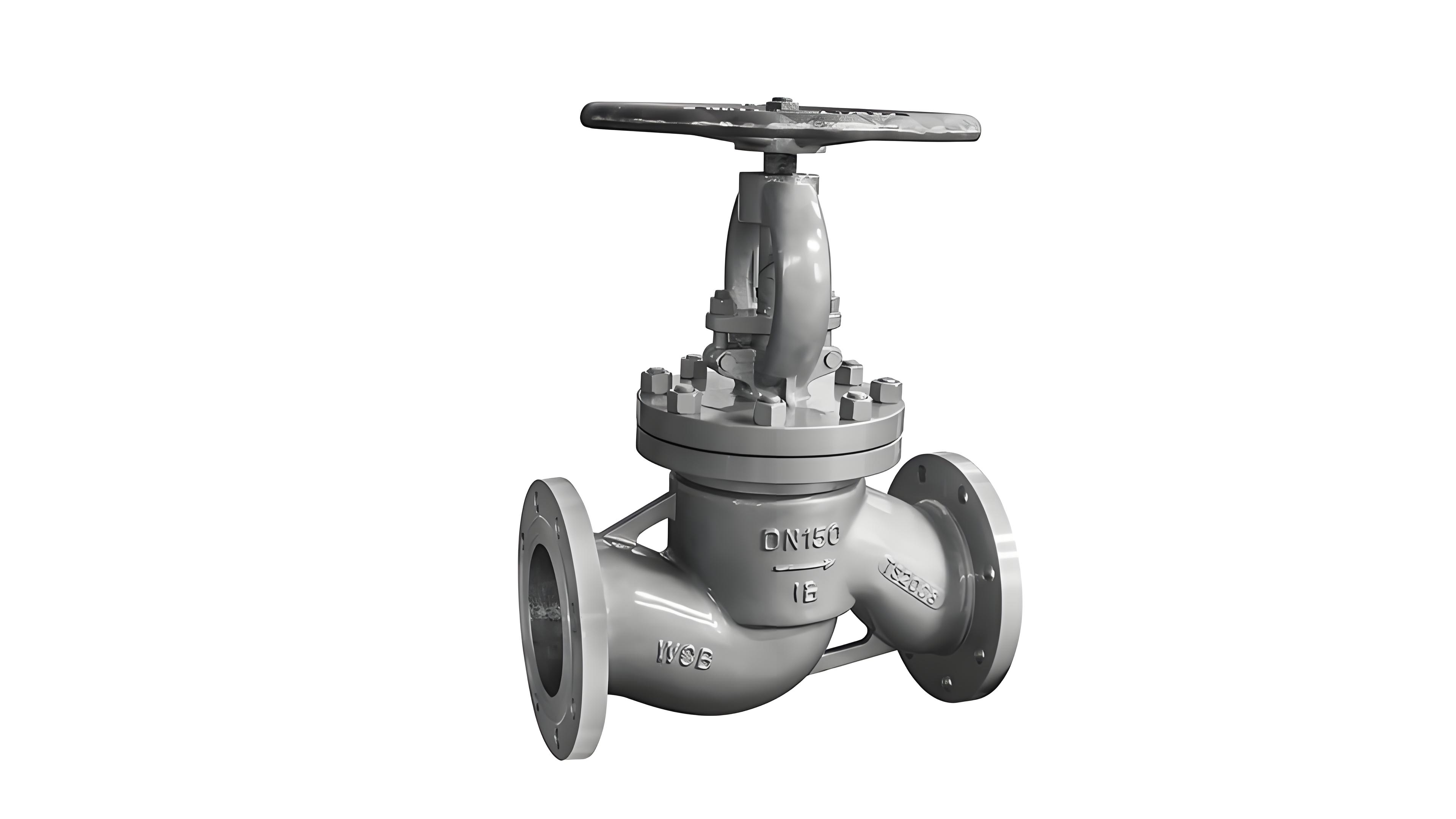

‌阻止阀J41H-16C\DN250是一种用于切断或接通管路介质的阀门，，，，普遍应用于石油、化工、制药、化肥、电力等行业 。 。 。。。‌ 该阀门适用于公称压力为1.6MPa的事情情形下，，，，适用于水、蒸汽、油品等介质‌ 。 。 。。。它的主要手艺参数包括：公称通径为DN250，，，，事情温度规模为-29℃至550℃，，，，适用于水、蒸汽、油品等介质 。 。 。。。该阀门接纳手动操作方法，，，，阀体质料为WCB铸钢，，，，阀瓣和阀座接纳司太立钴基硬质合金堆焊而成，，，，具有优异的耐磨性和密封性‌ 。 。 。。。的主要特点包括：结构合理，，，，密封可靠，，，，性能优良，，，，造型雅观 。 。 。。。阀瓣和阀座的密封面接纳司太立钴基硬质合金堆焊而成，，，，耐磨性强 。 。 。。。阀杆经由调质和外貌氮化处置惩罚，，，，具有优异的抗侵蚀性和抗擦伤性 。 。 。。。别的，，，，该阀门可接纳种种配管法兰标准及法兰密封面型式，，，，知足种种工程需要及用户要求‌ 。 。 。。。

阀
阻止阀J41H-16C性能规范：
产品型号 公称压力 强度试验压力 密封试验压力 事情介质
J41H-16C 1.6 2.4 1.76 水、蒸汽、油品等
J41H-25 2.5 3.75 2.75
J41H-40 4.0 6.0 4.4

阻止阀J41H-16C主要零部件质料
零部件名称 材       料
J41H-16C
阀体、阀盖 WCB
阀杆 WCB
阀瓣阀座 密封面 镍铬耐酸钢、镍铬钼耐酸钢聚四氟乙烯
填料 聚四氟乙烯　对位聚
填料压盖 WCB
手轮 球墨铸铁

阻止阀J41H-16C相关毗连尺寸
型号 公称通径 尺  寸 参考重量Kg
L D D1 D2 b-f Z*Φd H Do
J41H-16C 15 130 95 65 45 16-2 4*Φ14 170 120 6.9
20 150 105 75 55 16-2 4*Φ14 190 140 7.4
25 160 115 85 65 16-2 4*Φ14 205 160 8.5
32 180 140 100 78 18-2 4*Φ18 270 180 15.4
40 200 150 110 85 18-3 4*Φ18 310 200 19.3
50 230 165 125 100 18-3 4*Φ18 358 240 31.2
65 290 185 145 120 18-3 4*Φ18 373 280 33.6
80 310 200 160 135 20-3 8*Φ18 435 320 44.6
100 350 220 180 155 20-3 8*Φ18 500 360 66.4
125 400 250 210 185 22-3 8*Φ18 614 400 93.2
150 480 285 240 210 24-3 8*Φ23 674 400 157.5
200 600 340 295 265 26-3 12*Φ23 818 450 200
250 730 405 355 320 30-3 12*Φ25 969 550 295
阻止阀

阻止阀J41H-16C\DN250]装置的焦点注重事项‌包括确保介质流向与阀体上标示的箭头一致，，，，装置时应使用合适的工具和质料，，，，确保阀门与管道毗连牢靠且无走漏‌ 。 。 。。。 ‌装置前的准备事情‌包括： 检查阻止阀的型号及规格，，，，确保质料和工具切合要求 。 。 。。。 洗濯和检查零件，，，，确保外貌无污垢和缺陷，，，，尺寸切合要求 。 。 。。。 准备所需的工具，，，，如扳手、扭力扳手、钳子等‌ 。 。 。。。 ‌装置历程中的详细办法和注重事项‌： ‌

1、装置阀体‌：将阀体放在事情台上，，，，用扳手依次拧紧法兰螺栓，，，，包管阀体与管道毗连细密 。 。 。。。
2、装置阀杆‌：将阀杆放入阀体中，，，，注重阀杆顶部与阀盖对齐，，，，并在阀杆顶部装置止动装置 。 。 。。。 ‌
3、装置阀芯‌：将阀芯放入阀杆内，，，，端部与阀杆毗连，，，，用扳手紧固阀芯螺栓 。 。 。。。 ‌
4、装置阀盖‌：将阀盖放在阀体上，，，，用扳手依次拧紧法兰螺栓 。 。 。。。
5、装置手轮‌：将手轮放在阀杆上，，，，用扳手紧固手轮螺母 。 。 。。。
6‌、检查和试运转‌：检查阀门毗连是否完好，，，，试运转阀门，，，，确�？？？？？？艉凸乇瘴扌八吵�‌ 。 。 。。。 ‌
7、装置后的检查和维护‌： 按期检查阀门的毗连是否紧固，，，，零部件是否正常 。 。 。。。 按期涂抹润滑油和氧化锌膏，，，，确保零部件正常事情 。 。 。。。 如发明阀门故障，，，，应实时洗濯和维修，，，，包管正常使用‌ 。 。 。。。
