dn80高温蒸汽电动法兰阻止阀的手艺要求

[ 2021-10-26 ]
上海AG旗舰厅阀门集团有限公司是一家生产J941H dn80高温蒸汽电动法兰截止阀的生产厂家，，它的启闭件是塞形的阀瓣，，密封面呈平面或锥面，，阀瓣沿流体的中心线作直线运动。。。阀杆的运动形式，，有升降杆式（阀杆升降，，手轮不升降），，也有升降旋转杆式（手轮与阀杆一起旋转升降，，螺母设在阀体上）。。。AG旗舰厅阀门J941Hdn80电动法兰式阻止阀属于强制密封式阀门，，以是在阀门关闭时，，必需向阀瓣施加压力，，以强制密封面不走漏。。。当介质由阀瓣下方进入阀门时，，操作力所需要战胜的阻力，，是阀杆和填料的摩擦力与由介质的压力所爆发的推力，，关阀门的力比开阀门的力大，，以是阀杆的直径要大，，不然会爆发阀杆顶弯的故障。。。AG旗舰厅阀门电动阻止阀的介质流向就改由阀瓣上方进入阀腔，，这时在介质压力作用下，，关阀门的力小�。。�，而开阀门的力大，，阀杆的直径可以响应地镌汰。。。同时，，在介质作用下，，这种形式的阀门也较严密。。。

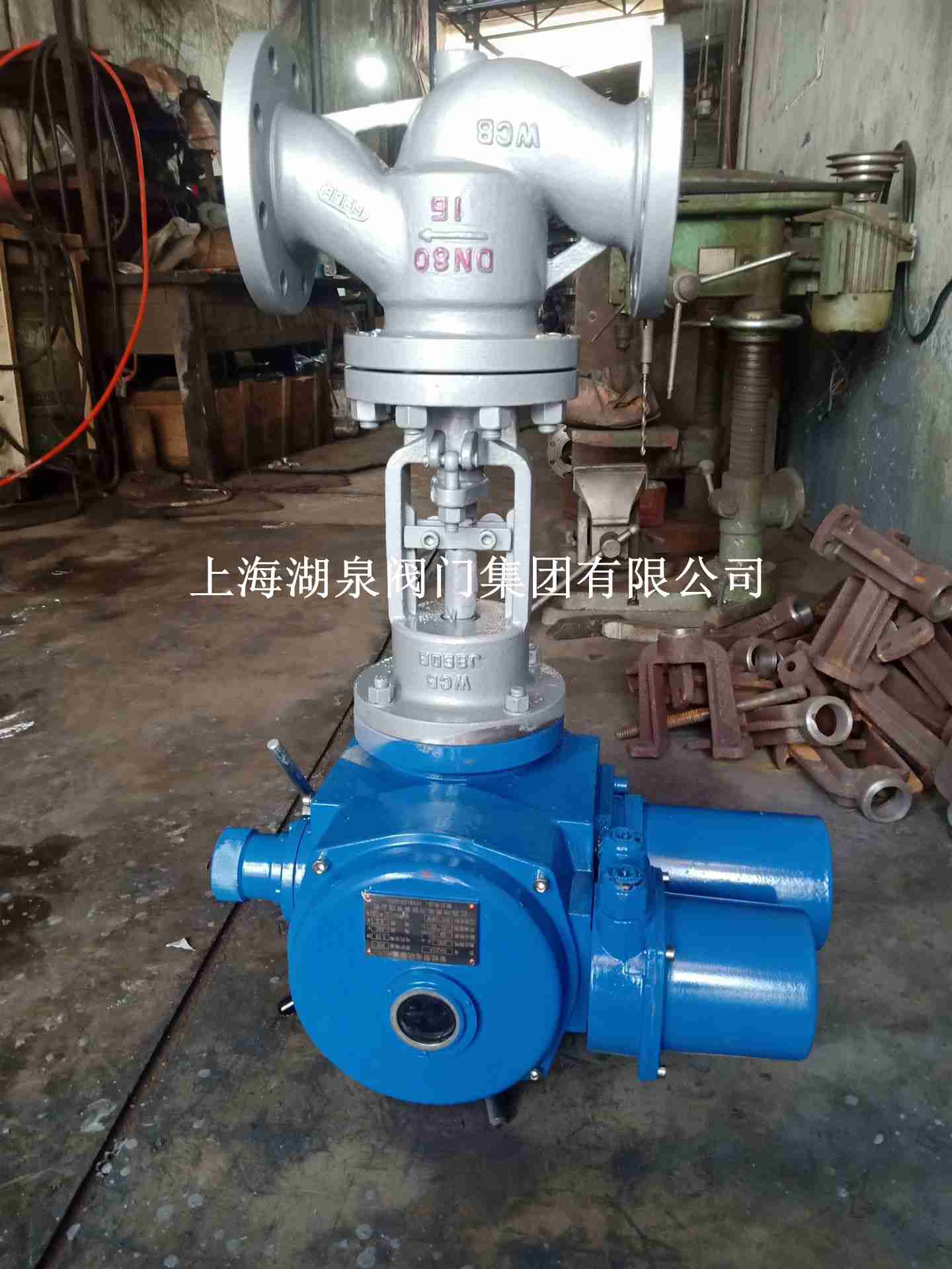

 dn80阻止阀
上海AG旗舰厅阀门dn80高温蒸汽电动法兰阻止阀手艺要求有哪些呢
J941H-10C电动阻止阀事情情形：
阻止阀情形温度：-20~ 60℃ （特殊订货-40~ 80℃）。。。
防护品级：IP55 （特殊订货IP65、IP67）。。。
相对湿度：≤95%（25℃时）。。。
事情制：短时10分钟 （特殊订货30分钟）。。。
电源：通例，，三相380V（50Hz）
特殊，，三相660V、415V（50Hz 、60Hz） ；； ；
防护类型：户外型用于无易燃、易爆和无侵蚀性介质的场合。。。隔爆型产品有dⅠ和dⅡBT4两种，，dⅠ适用于煤矿非采掘事人情 ；； ；dⅡBT4用于工厂，，适用于情形为ⅡA、ⅡB级T1~T4组的爆炸性气体混淆物。。。（详见GB3836.1）
单相220V、110V（50Hz 、60Hz）
 dn80电动阻止阀
AG旗舰厅阀门J941H-40C DN80户外标准开关 型碳钢材质 法兰式电动阻止阀型号
J41H-16CP DN300/J41H-16CP DN350/J41H-16CP DN400/J41H-25CP DN40/J41H-25CP DN50/J41H-25CP DN65/J41H-25CP DN80/J41H-25CP DN100/J41H-25CP DN125/J41H-25CP DN150/J41H-25CP DN200/J41H-25CP DN250/ J41H-25CP DN300/J41H-25CP DN350/J41H-25CP DN400/J41H-10CP DN40/J41H-10CP DN50/J41H-10CP DN65/J41H-10CP DN80/J41H-10CP DN100/J41H-10CP DN125/J41H-10CP DN150/J41H-10CP DN200/J41H-10CP DN250/ J41H-10CP DN300/J41H-10CP DN350/J41H-10CP DN400/J41H-16CP DN40/J41H-16CP DN50/J41H-16CP DN65/J41H-16CP DN80/J41H-16CP DN100/J41H-16CP DN125/ J41H-16CP DN150/J41H-16CP DN200/J41H-16CP DN250/J41H-16CP DN300/ J41H-16CP DN350/J41H-16CP DN400/J41H-25CP DN40/J41H-25CP DN50/J41H-25CP DN65/J41H-25CP DN80/J41H-25CP DN100/J41H-25CP
公称压力 1.6 2.5 4.0 6.4 10.0 16.0
强度试验 2.4 3.8 6.0 9.6 15.0 24.0
水密封试验 1.8 2.8 4.4 7.0 11.0 18.0
上密封试验 1.8 2.8 4.4 7.0 11.0 18.0
气密封试验 0.5-0.7

.6MPa DN L D D1 D2 b n-φd H Do 重量
凸面 法兰RFJ941WJ941YJ941WJ941FJ941N 16C16P16R16I 10 130 90 60 40 14 4-14 198 120 4.9
15 130 95 65 45 14 4-14 218 120 5.3
20 150 105 75 55 14 4-14 258 140 7.0
25 160 115 85 65 14 4-14 275 160 7.4
32 180 135 100 78 16 4-18 280 180 8.3
40 200 145 110 85 16 4-18 330 200 12.6
50 230 160 125 100 16 4-18 350 240 14
65 290 180 145 120 18 4-18 400 280 22.7
80 310 195 160 135 20 8-18 355 280 29
100 350 215 180 155 20 8-18 415 320 32.8
125 400 245 210 185 22 8-18 460 360 79.5
150 480 280 240 210 24 8-23 510 400 93
200 600 335 295 265 26 12-23 710 400 179
250 622 405 355 320 30 12-25 786 450 441
300 698 460 410 375 30 12-25 925 500 646
