电动阀门控制器

[ 2020-03-24 ]

电动阀门控制器与阀门电动装置配套使用，，，主要控制电动阀门的开关。。。。那么电动阀门控制器的作用是怎样实现的呢?这需要我们从电动阀门控制器原理来入手，，，下面，，，上海AG旗舰厅阀门厂家为各人介绍电动阀门控制器原理。。。。

　　电动阀门控制器组成部分包括控制电路、事情显示电路、开度指示电路和主电路四部分。。。。

　　电动阀门控制器原理：
　　接通控制器的电源后，，，电源指示灯亮，，，现场/远控指示灯显绿色，，，控制器为远控状态。。。。当阀门在“全开”位置时，，，面板上的“阀开”绿色指示灯亮，，，在“全关”位置时黄色的“阀关”指示灯亮，，，在“全开”与“全关”之间位置时，，，两个指示灯都不亮。。。。
　　“现场/远控”按键为现场/远控选择键，，，释放为远控状态指示灯显绝色。。。。按下为现场状态指示灯显红色。。。。中选择控制器为远控状态时，，，控制器面板上的“开阀”、“关阀”、“停”等按键起控制作用。。。。现场电动装置上的“现场开”、“现场关”按钮不起作用(用户在选购电动装置时，，，现场控制按钮为任选件，，，因此部分用户的电动装置可能不具备现场控制功效，，，可是没有现场控制功效并不影响控制器的远控功效)。。。。中选择控制器为现场状态时，，，电动装置上的“现场开”、“现场关”按钮起控制作用，，，控制器面板的“开阀”、“关阀”、“停”等按键不起作用。。。。
　　按下“开阀”按键，，，电机电源被接通，，，电机转动，，，当阀门抵达“全开”位置时1GXK微动开关被凸轮触压，，，电机阻止转动，，，同时2GXK微动开关被另一个凸轮触压，，，指示“阀关”的黄色指示灯亮。。。。

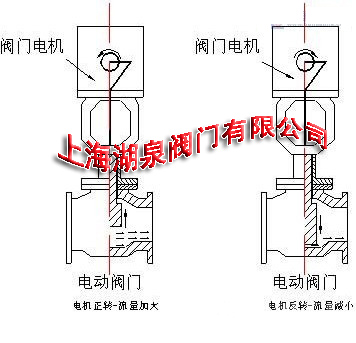

　　电动阀门控制器原理图

　　电动阀门控制器操作办法：

　　1、开度表：阀门开启、关闭的水平。。。。
　　2、黄绿色指示灯：过转矩指示，，，全开全关指示。。。。阀门开关历程指示灯闪动，，，全开全闭指示灯常亮。。。。
　　3、红色指示灯：电源指示。。。。
　　4、电源开关：拨到电源位置，，，接通电源，，，相反切断电源。。。。(均指控制电源)
　　5、阀开按钮：控制阀开。。。。
　　6、阀关按钮：控制阀关。。。。
　　7、切换开关：本机位置-由本机操作或现场按钮操作(有自锁)
　　自动位置-由自动装置控制或现场按钮操作(无自锁)
　　8、开度调理电位器：调理开度表与阀门开度对应。。。。
