d971x电动对夹式蝶阀价钱，，，，尺寸表

[ 2021-12-15 ]
上海AG旗舰厅阀门集团有限公司d971x电动对夹式蝶阀价钱生产厂家，，，，差别的地方电动蝶阀所用的材质也是纷歧样的，，，，价钱也是纷歧样的。。。。。。咨询：021-64162222  电动对夹式软密封蝶阀D971X由四氟密封蝶阀和不锈钢阀板、阀杆组成。。。。。。适用于温度≤150℃，，，，弱侵蚀或清洁度有一定要求工况，，，，高温高压工况可选用三偏心硬密封阀体。。。。。。蝶阀对夹式 结构简朴,密封可靠,开启轻盈,寿命长,维护利便等优点!蝶阀对夹式 被普遍应用于给排水,修建消防等系统种种管道上,尤其在消防管路中，，，，D971X-10/16电动对夹蝶阀先容电动对夹式软密封蝶阀D971X由橡胶密封蝶阀和球墨阀板、阀杆组成。。。。。。适用于温度≤150℃,弱侵蚀或清洁度有一定要求工况,高温高压工况可选用三偏心硬密封阀体。。。。。。D971X电动对夹式蝶阀是接纳一体化结构,接入220VAC电源即可控制运转,也可加入控制模�？？ ？�,输入控制信号(4-20mADC或1-5VDC)举行调理控制。。。。。。电动对夹式蝶阀具有功效强,体积小,轻自制人,性...D971X、D971F电动对夹式蝶阀概述: 电动对夹式蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆组成。。。。。。适用于温度≤80～120℃如食物、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调理流。。。。。。

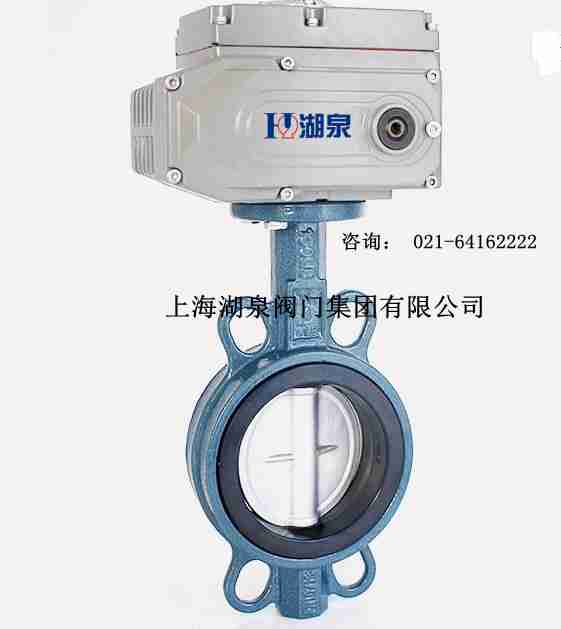

 d971x电动对夹式蝶阀价钱
上海AG旗舰厅阀门集团有限公司专业销售【对夹式电动蝶阀】,对夹式电动蝶阀D971X,密封形式分为(三偏心金属密封、中线软密封、双偏心软密封)几种形式,接纳回转型电动执行器和对夹式蝶阀阀体组...D971X电动对夹蝶阀结构特点 电动对夹蝶阀接纳中线式碟板与短结构钢板焊接的新型结构形式设计制造的,结构紧凑、重量轻、便于装置、流阻小、流通量大,阻止高温膨...结构特点与用途 D971X对夹式电动蝶阀接纳对夹中心板式结构,主要由阀体,阀板,阀轴,阀座及传动装置组成,结构简朴紧凑,小巧轻盈,运输,装置,拆卸利便;90°的启闭,开关迅速,操作扭矩小,省力轻盈;密封性...D971X软密封电动对夹蝶阀接纳了多种零件材质配对，，，，可适用于淡水、污水、海水、蒸汽、自然气、食物、医药、油品及种种酸碱介质的管道，，，，适用温度-10°C +150°C,毗连标准切合GB2555-81标准。。。。。。

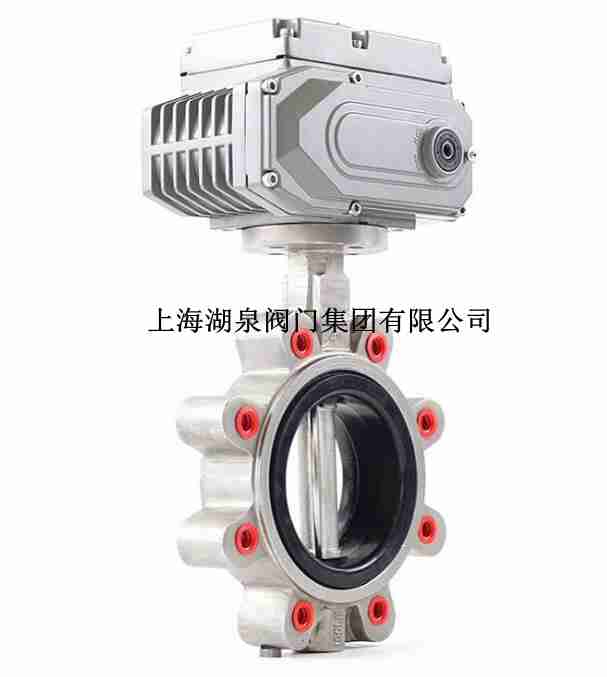

 电动蝶阀价钱
上海AG旗舰厅d971x电动对夹式蝶阀价钱，，，，尺寸表
蝶阀价钱

公称通径 结构长度
（标准值）		 形状尺寸（参考值） 毗连尺寸（标准值）
0.6MPa 1.0 MPa 1.6 MPa
毫米 英寸 L H Ho A B D0 n-d D0 n-d D0 n-d
50 2 43 63 438 125 125 110 4-14 125 4-18 125 4-18
65 21/2 46 70 453 125 125 130 4-14 146 4-18 145 4-18
80 3 46 83 478 125 125 150 4-18 160 8-18 160 8-18
100 4 52 105 519 125 125 170 4-18 180 8-18 180 8-18
125 5 56 115 713 325 245 200 8-18 210 8-18 210 8-18
150 6 56 137 749 325 245 225 8-18 240 8-22 240 8-22
200 8 60 164 843 325 245 280 8-18 295 8-22 295 12-22
250 10 68 206 947 363 313 335 12-18 350 12-22 355 12-26
300 12 78 230 1013 363 313 395 12-22 400 12-22 410 12-26
350 14 78 248 1046 363 313 445 12-22 460 16-22 470 16-26
400 16 102 289 1135 363 313 495 16-22 515 16-26 525 16-30
450 18 114 320 1328 465 439 550 16-22 565 20-26 585 20-30
500 20 127 343 1226 546 431 600 20-22 620 20-26 650 20-33
600 24 154 413 1394 546 556 705 20-26 725 20-30 770 20-36
700 28 165 478 1534 546 556 810 24-26 840 24-30 840 24-36
800 32 190 525 1659 546 556 920 24-30 950 24-33 950 24-39
900 36 203 585 1748 617 706 1020 24-30 1050 28-33 1050 28-39
1000 40 216 640 1805 632 706 1120 28-30 1160 28-36 1170 28-42
1200 48 254 755 2035 632 706 1340 32-33 1380 32-39 1390 32-48
1400 56 279 910 2310 790 1338 1560 36-36 1590 36-42 1590 36-48
1600 64 318 1030 2845 868 1476 1760 40-36 1820 40-48 1820 40-56
1800 72 356 1140 3060 868 1476 1970 44-39 2020 44-48 2020 44-56
2000 80 406 1250 3350 965 1600 2180 48-42 2230 48-48 2230 48-62

上海AG旗舰厅d971x电动对夹式蝶阀价钱，，，，尺寸表手艺参数

规格DN A B C D L D1 D2 Φ1 Φk E R1 R2 Φ2 f J X W*W 重量
（PN10） (PN16) Weight（kg）
32 125 73 32.9 35.8 32 100 100 7 65 50 R9.5 R9.5 12.6 10     9*9 1.6
40 125 73 33 39 32 110 110 7 65 50 R9.5 R9.5 12.6 10     9*9 1.8
50 125 73 43 52 32 125 125 7 65 50 R9.5 R9.5 12.6 10     9*9 2.3
65 136 82 46 64 32 145 145 7 65 50 R9.5 R9.5 12.6 10     9*9 3
80 142 91 45.21 78 32 160 160 7 65 50 R9.5 R9.5 12.6 10     9*9 3.7
100 163 107 52.07 104 32 180 180 10 90 70 R9.5 R9.5 15.77 12     11*11 5.2
125 176 127 55.5 123 32 210 210 10 90 70 R9.5 R9.5 18.92 12     14*14 6.8
150 196 143 55.75 155 32 240 240 10 90 70 R11.5 R11.5 18.92 12     14*14 8.2
200 228 170 60.58 202 45 295 295 12 125 102 R11.5 R11.5 22.1 15     17*17 14
250 258 204 68 250 45 350 355 12 125 102 R11.5 R14 28.45 15     22*22 23
300 292 240 76.9 301 45 400 410 12 125 102 R11.5 R14 31.6 15     22*22 32
350 336 270 76.17 333.3 45 460 470 14 150 125 R11.5 R14 31.6 18 34.6 8   43
400 368 325 85.7 389.6 51 515 525 18 175 140 R14 R15.5 33.15 23 36.15 10   57
450 400 356 104.6 440.5 51 565 585 18 175 140 R14 R14 38 23 10.95 10   78
500 438 395 130.28 492 64 620 650 18 175 140 R14 R14 41.14 27 44.12 10   105
600 562 475 151.36 593 70 725 770 22 210 165 R15.5 R15.5 50.65 27 54.62 16   192
