蝶阀的结构原理

蝶板在阀体内绕牢靠袖旋转的阀门，，叫蝶阀(俗称翻板)。。。。它多用在管道中作为调理流 体的流量，，很少作为管道的启闭件使用。。。。作为密封型的蝶阀，，是在合成橡胶出 现以后，，才给它带来了迅速的生长，，因此它是一种新型的截流阀。。。。在我国直至20世纪80年月，，蝶阀主要作用于低压阀门，，阀座接纳合成橡胶，，到90年月，，由于 外洋交流增多，，硬密封(金属密封)蝶阀得以迅速生长。。。。现在已有多家阀门厂能稳固地生产中压金属密封蝶阀，，使蝶阀逐渐在自然气工业上获得应用。。。。

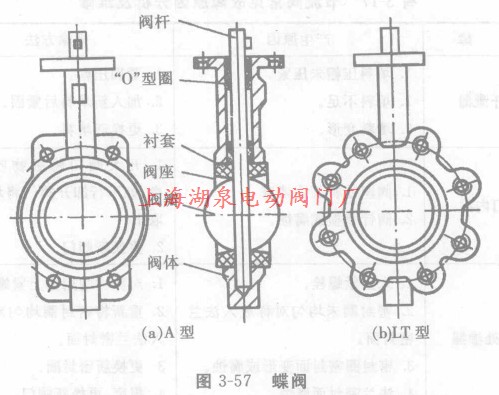

蝶阀主要由阀体、蝶板、阀杆、密封圈和传动装置组成。。。。蝶阀有A型和LT型，，如图3—57中(a)和(b)。。。。启动传动装置，，阀瓣在阀体内转动，，连通或截断阀体通道，，抵达蝶阀的开关。。。。

蝶阀凭证毗连方法分为：法兰式、对夹式，，如图3—58(a)和(b)所示
；；；凭证密封面质料分为：软密封、硬密封

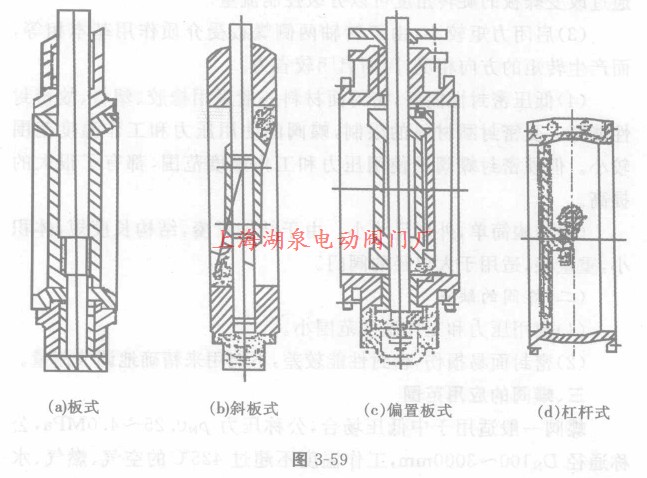

；；；凭证蝶板在阀体中的装置方法，，蝶阀可分成：板式、斜板式、偏置板式、杠杆式。。。。如图3-59所示。。。。

(1)阀体：阀体呈圆筒状，，上下部分各有一个圆柱形凸台，，用于装置阀杆。。。。蝶阀与管道多接纳法兰毗连，，如接纳对夹毗连，，其结构长度最小。。。。

(2)阀杆：阀杆是蝶板的转轴，，轴端接纳填料函密封结构，，可避免介质外漏。。。。阀杆上端与传动装置自接相接，，以转达力矩。。。。

(3)蝶板：蝶板(阀门板)是蝶阀的启闭件。。。。

蝶阀密封件好，，可以抵达无走漏，，适用于种种流体。。。。蝶阀的传动装置有手动、气动、电动及液压传动等。。。。

蝶 阀的启闭件是一个圆盘形的蝶板，，在阀体内绕其自身的轴线旋转，，从而抵达启闭或调理。。。。蝶阀全开到全关通常小于90°，，蝶阀和蝶杆自己没有自锁能力，，为了蝶 阀的定位，，要在蝶杆上加装蜗轮减速器。。。。接纳蜗轮减速器，，不但可以使蝶板具有自锁能力，，使蝶板阻止在恣意位置上，，还能改善阀门的操作性能。。。。

工业专用蝶阀的特点能耐高温，，适用压力规模也较高，，阀门公称通径大，，阀体接纳碳钢制造，，阀板的密封因接纳金属环取代橡胶环。。。。大型高温蝶阀接纳钢板焊接制造，，主要用于高温介质的风道和煤气管道。。。。
