电动蝶阀d941x-10c-200的手艺参数
凭证《JB/T 308-2004阀门型号体例要领》的划定：
D＝蝶阀
9=传动方法：电动
4＝毗连方法：法兰
1＝结构形式：中心笔直板
X代表密封副至少有一种是橡胶，，，，，也有可能是阀体内衬胶，，，，，也有可能是蝶板上的密封圈是橡胶。。。。。。
10=压力品级：1.0MPa
C=阀体质料：碳钢
200=口径

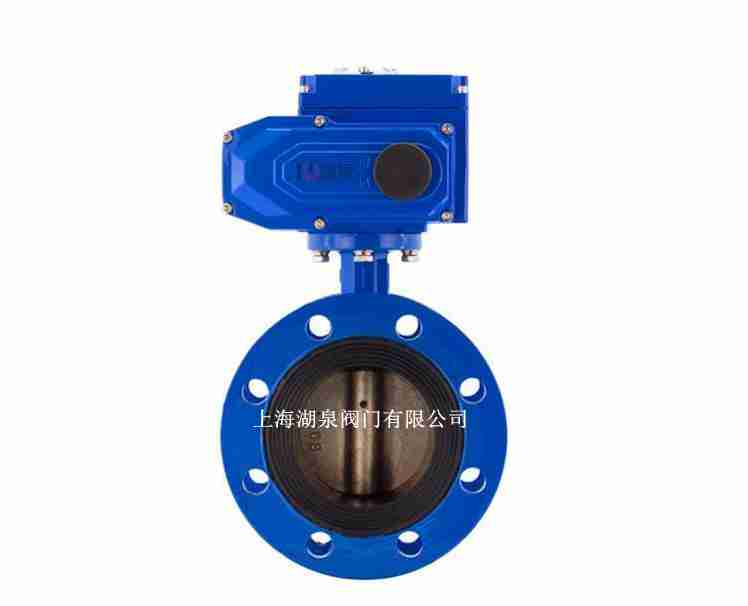

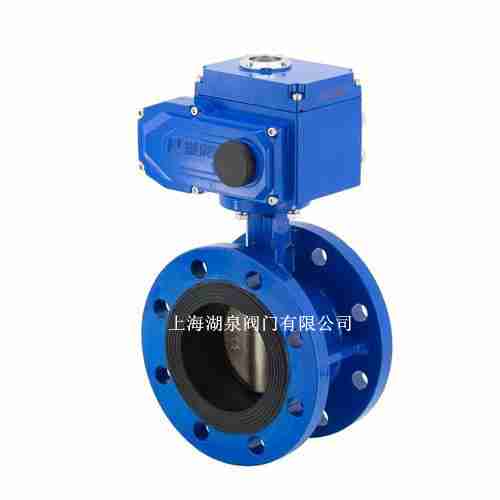

AG旗舰厅电动蝶阀d941x-10c-200是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调理流体通道的一种电动阀门。。。。。。电动蝶阀不但结构简朴、质料耗用省，，，，，装置尺寸小，，，，，并且驱动力矩小，，，，，操作轻盈、迅速，，，，，并且还同时具有优异的流量调理功效和关闭密封特征，，，，，在大中口径、中低压力的使用领域。。。。。。随着防腐合成橡胶和聚四氟乙烯的应用，，，，，蝶阀的性能得以提高，，，，，并知足于差别的工况条件。。。。。。近十几年来，，，，，金属密封蝶阀生长迅速，，，，，随着耐高温、耐低温、耐强侵蚀、耐强冲蚀、高强度合金质料在蝶阀中的应用，，，，，使金属密封蝶阀在高温、低温、强冲蚀等工况条件下获得普遍的应用，，，，，并部分取代了阻止阀、闸阀和球阀。。。。。。 重量轻、质料耗用省，，，，，装置尺寸小，，，，，开关迅速、90°往复回转，，，，，驱动力矩小等特点，，，，，具有优异的流体控制特征和关闭密封性能。。。。。。 公称压力或压力级：PN1.0-4.0MPa、ANSI CLASS 150-300LB、JIS10-20K 公称通径或口径：DN40～2000 毗连方法：法兰毗连、对夹毗连、对焊毗连及凸耳对夹毗连适用温度：-196℃～700℃ 驱动方法：手动、蜗轮传动、气动、电动、、电液联动阀体质料：HT200、WCB、ZG1Cr18Ni9Ti、Z、CF3(304L)、CF8M(316)、CF3M(316L)。。。。。。 D941X-16C DN40/D941X-16C DN50/D941X-16C DN65/D941X-16C DN80/D941X-16C DN100/D491X-16C DN125/D41X-16C DN150/D941X-16C DN200/D41X-16C DN250/D9941X-16C DN300/D941X-16C DN350/D41X-16C DN400/D941X-16C DN450/D71X-10C DN40/D71X-10C DN50/D71X-10C DN65/D971X-10C DN80/D971X-10C DN100/D71X-10C DN125/D71X-10C DN150/D71X-10C DN200/D971X-10C DN250/D71X-10C DN300/D791X-10C DN350/D71X-10C DN400/D71X-16C DN40/D71X-16C DN50/D971X-16C DN65/D971X-16C DN80/D71X-16C DN100/D71X-16C DN125/D71X-16C DN150/D71X-16C DN200/D71X-16C DN250/D971X-16C DN300/D71X-16C DN350/D71X-16C DN400/ D71X-16C DN450/D41H-10CP DN40/D41H-10CP DN50/D41H-10CP DN65/D41H-10CP DN80/D41H-10CP DN100/D41H-10CP DN125/D41H-10CP DN150/D941H-10CP DN200/D941H-10CP DN250/ D41H-10CP DN300/D41H-10CP DN350/D941H-10CP DN400/D41H-16CP DN40/D41H-16CP DN50/D941H-16CP DN65/D41H-16CP DN80/D941H-16CP DN100/D41H-16CP DN125/D941H-16CP DN150/D41H-16CP DN200/D41H-16CP DN250/ D41H-16CP DN300/D41H-16CP DN350/D41H-16CP DN400/D941H-25CP DN40/D41H-25CP DN50/D941H-25CP DN65/D41H-25CP DN80/D41H-25CP DN100/D41H-25CP DN125/D41H-25CP DN150/D941H-25CP DN200/D41H-25CP DN250/ D41H-25CP DN300/D41H-25CP DN350/D41H-25CP DN400/D971H-10CP DN40/D971H-10CP DN50/D71H-10CP DN65/D71H-10CP DN80/D71H-10CP DN100/D71H-10CP DN125/D71H-10CP DN150/D71H-10CP DN200/D971H-10CP DN250/ D71H-10CP DN300/D971H-10CP DN350/D71H-10CP DN400/D971H-16CP DN40/D71H-16CP DN50/D71H-16CP DN65/D71H-16CP DN80/D71H-16CP DN100/D71H-16CP DN125/ D971H-16CP DN150/D71H-16CP DN200/D971H-16CP DN250/D71H-16CP DN300/ D971H-16CP DN350/D71H-16CP DN400/D71H-25CP DN40/D971H-25CP DN50/D71H-25CP DN65/D71H-25CP DN80/D971H-25CP DN100/D71H-25CP DN125/D971H-25CP DN150/ D71H-25CP DN200/D971H-25CP DN250/D71H-25CP DN300/D71H-25CP DN350/D971H-25CP DN400 电动蝶阀d941x-10c-200的手艺参数是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调理流体通道的一种阀门。。。。。。蝶阀的蝶板装置于管道的直径偏向。。。。。。在蝶阀阀体圆柱形通道内，，，，，圆盘形蝶板绕着轴线旋转，，，，，AG旗舰厅拥有多年生产履历蝶阀的历史并有部分产品在一直吸引外资手艺和运用的基础上获得了市政和用户的青睐。。。。。。产品切合国家GB/T13927-92阀门压力试验标准。。。。。。它普遍应用于电力、环保、化工、钢厂、石油等行业的工业历程自动控制系统中。。。。。。
①电动蝶阀d941x-10c-200阀座与蝶板险些无磨损，，，，，具有越观越紧的密封功效。。。。。。
②电动蝶阀d941x-10c-200具有双向密封功效，，，，，装置时不受介质流向的限制，，，，，也不受空间位置的影响，，，，，可在任何偏向装置。。。。。。
③电动蝶阀d941x-10c-200均具有优良的密封性能,具有耐侵蚀,使用寿命长等特点。。。。。。
电动蝶阀d941x-10c-200的手艺参数主要形状及毗连尺寸：

公称通径(DN)	L	D1	D	z-φd	H	H0	A
50	43	125	165	4-18	63	315	180	65
65	46	145	185	4-18	70	330	180	65
80	46	160	200	8-18	83	390	245	72
100	52	180	220	8-18	105	431	245	72
125	56	210	250	8-18	115	455	245	72
150	56	240	285	8-22	137	626	355	93
200	60	295	340	8-22	164	720	350	93
250	68	350	395	12-22	206	800	550	350
300	78	400	445	12-22	230	860	600	350
350	78	460	505	16-22	248	883	600	350
400	102	515	565	16-26	289	972	600	350
450	114	565	615	20-26	320	1043	750	380
500	127	620	670	20-26	343	1098	750	380
600	154	725	780	20-30	413	1236	750	380
700	165	840	895	24-30	478	1431	750	380
800	190	950	1015	24-33	525	1488	750	380
