电动蝶阀原理与怎么接线
电动蝶阀原理与怎么接线呢 ？？？？？上海AG旗舰厅阀门厂家为你作详细的介绍：
电动阀：
电动阀：电动调理阀（可以控制开度。。。。。�？？？？？梢涣骼矸牛┯氲缍Вㄖ荒芸刂瓶夭豢煽刂瓶龋�，，，交流一样平常3根线，，，，前方、零线、地线。。。。。。
电磁阀：智能开关阀门不可控制开度。。。。。。通电开，，，，断电自动关闭复位。。。。。。
电动调理阀接线：电源2根，，，，开度控制2根，，，，开度反响2根，，，，共六根。。。。。。
电动阀接线：开与关控制3根（开1根，，，，关1根，，，，公共端1根），，，，开到位与关到位3根（开到位1根，，，，关到位1根，，，，公共端1根），，，，共计6根线。。。。。。其中开到位与关到位为无源触点。。。。。。
空调冷却塔、冷水机组电动阀接线图(此电动阀不可调理开度）。。。。。。
空调冷水机组集水器、分水器电动调理阀接线图 (电压220V 4~20mA)
电动蝶阀：
电动蝶阀有通俗型和智能型。。。。。。通俗型，，，，当接通其电机，，，，阀门便开或合，，，，视电机正反转而定； ；；；智能型如AC380V的，，，，给其供AC380V后，，，，电机不动，，，，内部控制电路板可以事情。。。。。。当给其输入4—20mA电流时，，，，做响应行动。。。。。。4mA时关闭，，，，20mA时翻开。。。。。。并且有4—20mA模拟量反响信号，，，，以反应它的阀门开度巨细。。。。。。
电动蝶阀由电动执行器和蝶阀组成，，，，电动执行器为90度旋转，，，，有开关和调理式两种控制方法，，，，通过电动执行器旋转发动蝶阀的开启与关闭。。。。。。具备手动操作功效，，，，在断电时通过手动操作来开关蝶阀。。。。。。
常见的电动蝶阀接线图：

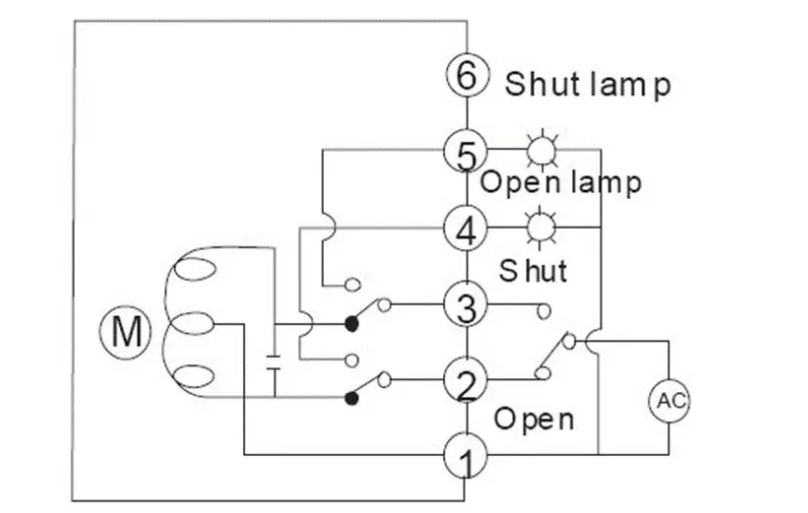

如下：开关型带有源灯指示电动蝶阀接线图，，，，共有5根接线，，，，1，，，，2，，，，3是控制部分，，，，1，，，，4，，，，5是反响部分。。。。。。

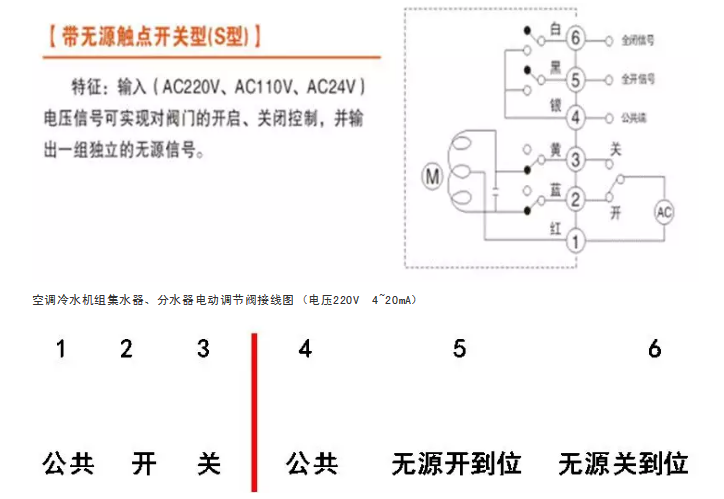

开关型带无源触点型反响电动蝶阀接线图，，，，1，，，，2，，，，3是控制部分接线，，，，4，，，，5，，，，6为无源触点反响。。。。。。
开关型带开度信号反响电动蝶阀接线图。。。。。。1，，，，2，，，，3为控制接线部分，，，，4，，，，5，，，，6为反响部分，，，，输出0-5K的电阻值，，，，可以选定。。。。。。
AC380V三相电源电动蝶阀接线图：
智能调理式电动蝶阀接线图，，，，输入输出4－20mA：
