电动闸阀结构图原理图

[ 2020-07-21 ]
电动闸阀闸板阀中的密封面，，相关于气体流路的笔直偏向运动而实现气流封止，，其结构类似于水库的闸门，，故称闸板阀(图1)。。。由于密封面为平面，，为遭受大气压强，，整体结构较量厚重，，体积也较量大。。。闸板阀内部的滑动部分通过焊接波纹管实现超高真空中的直线驱动，，密封多接纳氟胶圈。。。而闸板阀本体的密封，，思量到高温烘烤，，使用金属(In)丝密封。。。

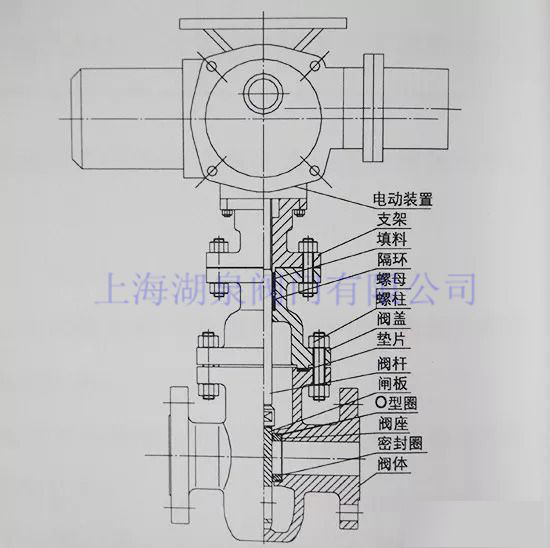

电动闸阀的结构图原理图
电动闸阀结构图原理图
　　思量到闸板阀两侧的压强差，，闸板阀的装置有偏向性，，即密封面要朝向较高真空一侧。。。正规的闸板阀，，在较高真空面通�；；；；；嶙鲆桓鋈切伪昙恰�。。
真空腔体的毗连，，或者腔体和排气泵(分子泵、离子泵)的毗连，，多使用闸板阀。。。
AG旗舰厅电动闸阀事情原理：
电动闸阀关闭时:
电动闸阀密封面可以只依赖介质压力来密封 , 即依赖介质压力将闸板的密封面压向另一侧的阀座来包管密封面的密封，，这就是自密封。。。大部分闸阀是接纳强制密封的 , 即阀门关闭时，，要依赖外力强行将闸板压向阀座 , 以包管密封面的密封性。。。 　　
闸阀的闸板随阀杆一起作直线运动的，，叫升降杆闸阀 ( 亦叫明杆闸阀)。。。通常在升降杆上 有梯形螺纹，，通过阀门顶端的螺母以及阀体上的导槽，，将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。。。
电动闸阀开启时：
当电动闸阀闸板提升高度即是阀门通径的1：1倍时，，流体的通道完全流通，，但在运行时，，此位置是无法监视的。。。现实使用时，，是以阀杆的极点作为标记，，即开不动的位置，，作为它的全开位置。。。
为思量温度转变泛起锁死征象，，通常在开到极点位置上，，再倒回1/2－1圈，，作为全开闸阀的位置。。。因此，， 阀门的全开位置，，按闸板的位置（即行程〉来确定。。。有的闸阀，， 阀杆螺母设在闸板，，手轮转动发动阀杆转动，， 而使闸板提升，， 这种阀门叫做旋转杆闸阀或叫暗杆闸阀。。。
