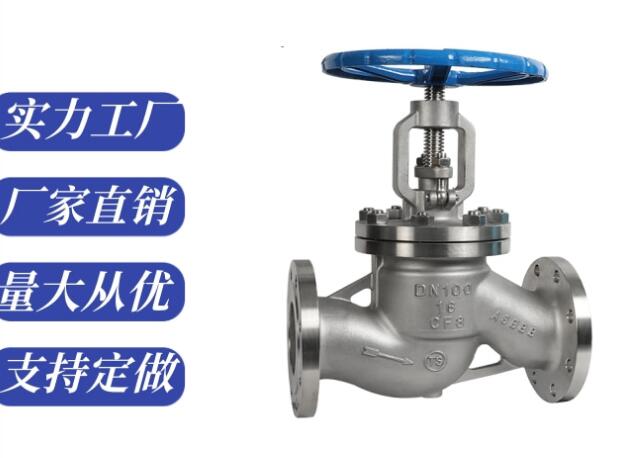

产品名称：手动阻止阀J41H-25P DN125 GB/T32808[ 2024-08-15 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，，镌汰了开支，，，让利于客户

: 交货快捷：先进生产流水线，，，富足的备货，，，缩短了交货期！

产品先容
规格尺寸
结构图片

一、手动阻止阀J41H-25P DN125 GB/T32808先容

J41W/J41Y/J41H-16P/25P/40P/63P/64P/100P/160P/R/RL手动阻止阀、不锈钢阻止阀、手动不锈钢阻止阀、气动不锈钢阻止阀、电动不锈钢阻止阀的启闭件是塞形的阀瓣，，，密封面呈平面或锥面，，，阀瓣沿流体的中心线作直线运动。。。。阀杆的运动形式，，，有升降杆式（阀杆升降，，，手轮不升降），，，也有升降旋转杆式（手轮与阀杆一起旋转升降，，，螺母设在阀体上）。。。。不锈钢阻止阀只适用于全开和全关，，，不允许作调理和节约。。。。不锈钢阻止阀属于强制密封式阀门，，，以是在阀门关闭时，，，必需向阀瓣施加压力，，，以强制密封面不走漏。。。。当介质由阀瓣下方进入阀门时，，，操作力所需要战胜的阻力，，，是阀杆和填料的摩擦力与由介质的压力所爆发的推力，，，关阀门的力比开阀门的力大，，，以是阀杆的直径要大，，，不然会爆发阀杆顶弯的故障。。。。近年来，，，从自密封的阀门泛起后，，，不锈钢阻止阀的介质流向就改由阀瓣上方进入阀腔，，，这时在介质压力作用下，，，关阀门的力小，，，而开阀门的力大，，，阀杆的直径可以响应地镌汰。。。。同时，，，在介质作用下，，，这种形式的阀门也较严密。。。。我国阀门“三化给”曾划定，，，不锈钢阻止阀的流向，，，一律接纳自上而下。。。。不锈钢阻止阀开启时，，，阀瓣的开启高度，，，为公称直径的25%～30%时，，，流量已抵达最大，，，体现阀门已达全开位置。。。。以是阻止阀的全开位置，，，应由阀瓣的行程来决议。。。。

二、手动阻止阀J41H-25P DN125 GB/T32808性能参数

型号		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
事情压力（MPa）		1.6～16.0
适用温度（℃）		≤425		≤150
适用介质		水、蒸汽、油品		弱侵蚀性介质
质料	阀体、阀盖	碳素钢		铬镍钛不锈钢
	阀杆	铬不锈钢		铬镍钛不锈钢
	密封面	堆焊铁基合金	堆焊硬基合金	本体质料
	填料	石棉石墨、柔性石墨、聚四氟乙烯

三、手动阻止阀J41H-25P DN125 GB/T32808压力试验

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.4	11.0	18.0
上密封试验	1.8	2.8	4.4	7.04	11.0	18.0
气密封试验	0.4-0.7

四、手动阻止阀J41H-25P DN125 GB/T32808要零件质料

体盖扳	阀杆	密封面	垫片(环)	填料	事情温度℃	适用介质
WCB	2Cr13	13Cr STL 本体质料尼龙	增强柔性石墨 1Crl3／柔性石墨 08软钢 0Cr18Ni9Ti OCr18Ni12Mo2Ti	柔性石墨增强柔性石墨 SFB-260 SFP-260	≤425	水、蒸汽、油品
WC1	38CrMoAI 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	硝酸类
ZGCr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸类
