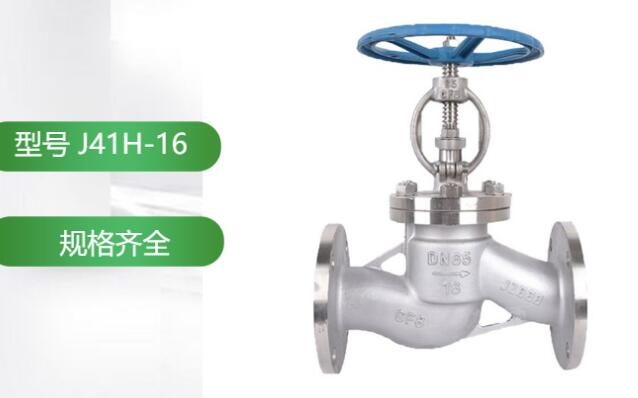

产品名称：J41H-16C-DN40上海阻止阀生产厂家[ 2024-07-25 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控，，，，，详尽入微全方位检测！
价钱合理：高效内部本钱控制，，，，，镌汰了开支，，，，，让利于客户
交货快捷：先进生产流水线，，，，，富足的备货，，，，，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、J41H-16C-DN40上海阻止阀生产厂家概述

    上海AG旗舰厅阀门集团有限公司电动阻止阀的启闭件是塞形的阀瓣，，，，，密封面呈平面或锥面，，，，，阀瓣沿阀座的中心线作直线运动 。。阀杆的运动形式，，，，，（通用名称：暗杆），，，，，也有升降旋转杆式，，，，，（通用名称：明杆）阻止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门 。。 凭证阀瓣的这种移动形式，，，，，阀座通口的转变是与阀瓣行程成正比例关系 。。由于该类阀门的阀杆开启或关闭行程相对较短，，，，，并且具有非�？？？？？煽康那卸瞎π�，，，，，又由于阀座通口的转变与阀瓣的行程成正比例关系，，，，，很是适合于对流量的调理 。。因此，，，，，这种类型的截流阻止阀阀门很是适相助为切断或调理以及节约用 。。阻止阀：手动、法兰毗连、直通式、阀座密封面质料为 Cr13 系不锈钢、公称压力 PN16~PN160、阀体质料为碳素钢的阻止阀 。。

    二、J41H-16C-DN40上海阻止阀生产厂家性能参数

    型号 PN 事情压力 / MPa 适用温度 / ℃ 适用介质
    J41H-16C~160C 16~160 1.6~16.0 ≤425 水、蒸汽、油品

    三、J41H-16C-DN40上海阻止阀生产厂家零部件质料

    型号 质料
    阀体、阀盖 阀杆 密封面 填料
    J41H-16C~160C 碳素钢 铬不锈钢 堆焊铁基合金 石棉、石墨、柔性石墨、聚四氟乙烯




  • DN L D D1 D2 b z×ød H D0 重量/KG
    10 130 90 60 40 14 4×ø14 198 120 5
    15 130 95 65 45 14 4×ø14 200 120 5.5
    20 150 105 75 55 14 4×ø14 243 140 7.3
    25 160 115 85 65 14 4×ø14 253 160 8
    32 180 135 100 78 15 4×ø18 280 160 12
    40 200 145 110 85 16 4×ø18 312 200 16
    50 230 160 125 100 16 4×ø18 321 200 16
    65 290 180 145 120 18 4×ø18 325 240 22
    80 310 195 160 135 20 4×ø18 355 240 31
    100 350 215 180 155 20 4×ø18 415 280 45
    125 400 245 210 185 22 4×ø18 460 320 80
    150 480 280 240 210 24 8×ø23 510 360 97
    200 600 335 295 265 26 12×ø23 590 360 169


  • 阻止阀
