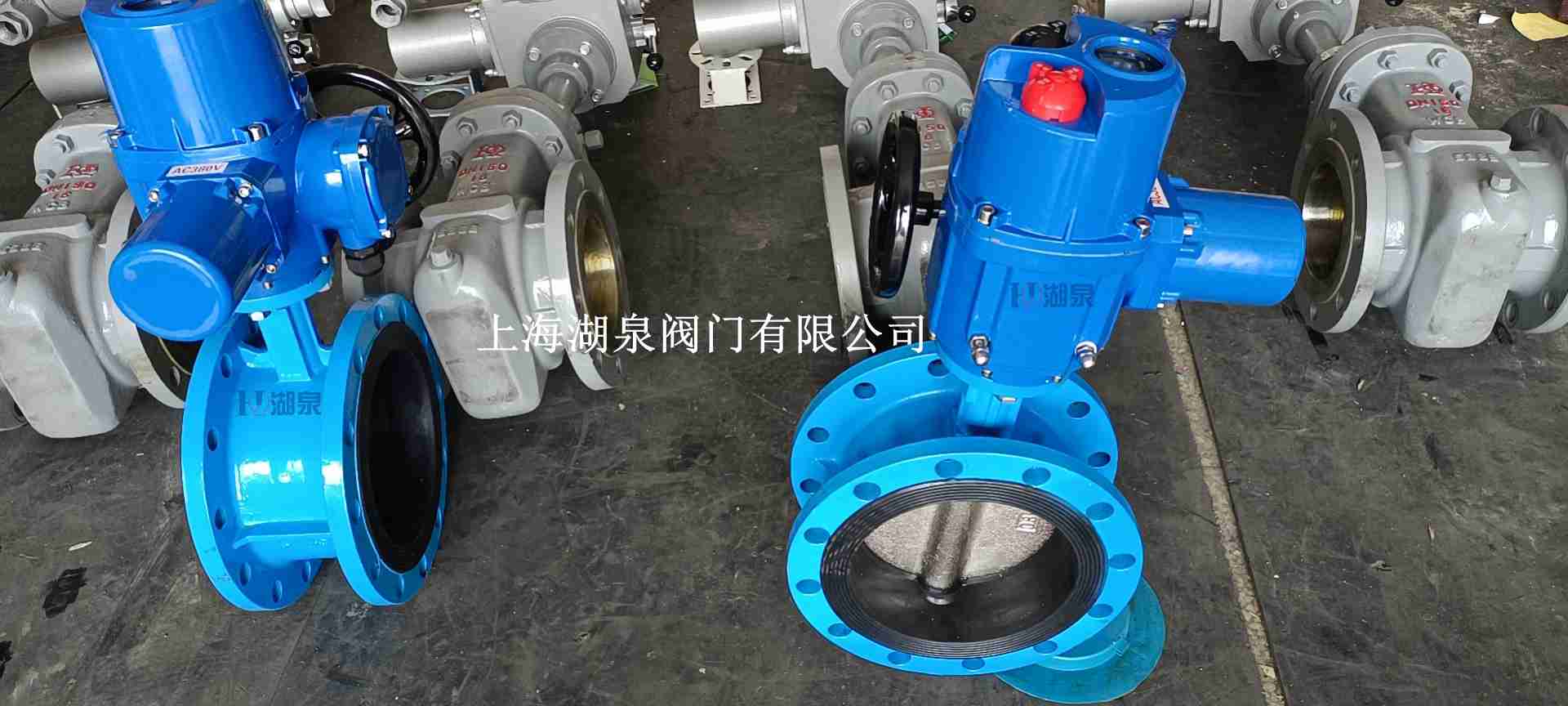

产品名称：AC380V不锈钢法兰电动蝶阀[ 2021-08-31 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，，，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，，，，镌汰了开支，，，，，让利于客户

: 交货快捷：先进生产流水线，，，，，富足的备货，，，，，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、、AC380V不锈钢法兰电动蝶阀产品简介

AG旗舰厅不锈钢法兰电动蝶阀硬质铝合金壳体执行电源DC24v 、AC220v、AC380v等可选。。内置过热�；；；；；；ぁ⒅锌胤聪煨藕�，，，，，指示器窗口，，，，，附带断电应急手动装置，，，，，底部装置尺寸切合ISO5211/DIN3337国际标准顺应情形温8℃，，，，，环氧树脂涂层。。详细数据由供应商另行提供。。它输入信号：4~20mA 0~10v等弱号。。该蝶阀由调理型电动执行机构和阀杆毗连调试好以后；；；；；；以电能作为驱动力来驱动硬密封蝶阀阀板，，，，，作0~90°部分回转运动。。阀座与蝶板密封面均接纳差别硬度和不锈钢制作，，，，，具有优异的耐侵蚀性，，，，，使用寿命长，，，，，本阀具有双向密封功效，，，，，产品切合GB/T13927-92阀门压力试验标准。。

二、AC380V不锈钢法兰电动蝶阀产品结构特点

1、阀板上下中孔处，，，，，接纳球型摩擦面设计，，，，，扭矩更小，，，，，密封性更好。。
2、阀座无靠背设计，，，，，扭矩更轻，，，，，也利便用户自行替换阀座,可以运送泥浆，，，，，在管道口积贮液体最少。。
3、法兰对夹孔毗连适用多种标准,低压下，，，，，可以实现优异的密封。。
4、蝶板接纳流线型结构，，，，，介质的流阻系数小。。启闭利便迅速、省力、流体阻力小，，，，，可以经常操作。。
5、无油自动润滑复合轴承用于阀体和阀轴之间。。结构简朴，，，，，体积小，，，，，重量轻。。
6、阀体密封面接纳D507合金钢制造，，，，，焊接性能好，，，，，不易侵蚀。。它在阀体上举行一次加工，，，，，夹具可靠地包管定位角度。。密封性能好，，，，，使用寿命长。。
7、密封结构接纳三偏心硬密封结构，，，，，即：径向偏心，，，，，轴向偏心和角偏心。。阀门在翻开或关闭历程中没有摩擦，，，，，确保阀门开启和关闭无邪，，，，，关闭时更细密，，，，，密封严密可靠，，，，，阀门密封面快速脱开翻开，，，，，磨损镌汰，，，，，使用寿命延伸。。
8、蝶板密封圈接纳多层金属密封结构，，，，，密封可靠，，，，，使用寿命长。。装置在蝶板上后，，，，，可以在阀体内部举行调解或替换。。
9、该装置传动速比大，，，，，操作扭矩小，，，，，操作更无邪，，，，，无邪利便，，，，，节能。。

三、AC380V不锈钢法兰电动蝶阀产品手艺参数

1	底座	HT200、WCB、CF3、CF3M、CF8、CF8M
2	下轴套	铜合金、304、316
3	阀体	HT200、WCB、CF3、CF3M、CF8、CF8M
4	密封圈	NBR丁晴橡胶、PTFE、PPL、304、316
5	压板、蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
6	牢靠销	25、35、45
7	上阀轴	2Cr13、304、316、316L
8	下阀轴	2Cr13、304、316、316L
9	上轴套	铜合金、304、316
10	填料	聚四氟乙烯/柔性石墨
11	填料压套	HT200、WCB、CF3、CF3M、CF8、CF8M
12	填料压板	HT200、WCB、CF3、CF3M、CF8、CF8M

公称通径 DN(mm)		50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L		90	90	100	115	130	140	150	250	270	290	310	330	350	390	430	470	500	550
L1		43	46	49	56	64	70	71	76	83	92	102	113	127	154	165	190	203	216
H	法兰式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
H	对夹式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
n-φd		4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	16-26	16-30	20-30	20-33	20-36	24-36	24-39	28-39	28-42
H1		凭证所配执行机构而定
A		凭证阀门所需力矩而定，，，，，设置机型差别，，，，，形状尺寸也不相同
D		165	185	200	220	250	285	340	405	460	520	580	640	715	840	910	1025	1125	1255
D1		125	145	160	180	210	240	295	355	410	470	525	585	650	770	840	950	1050	1170
