产品展示Products show

对夹蝶阀阀门首页 > 产品展示 > 蝶阀 > 对夹蝶阀 >

产品名称：对夹式的电动蝶阀定做商家[ 2022-09-02 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，，，镌汰了开支，，，，让利于客户

: 交货快捷：先进生产流水线，，，，富足的备货，，，，缩短了交货期！

产品介绍
规格尺寸
结构图片

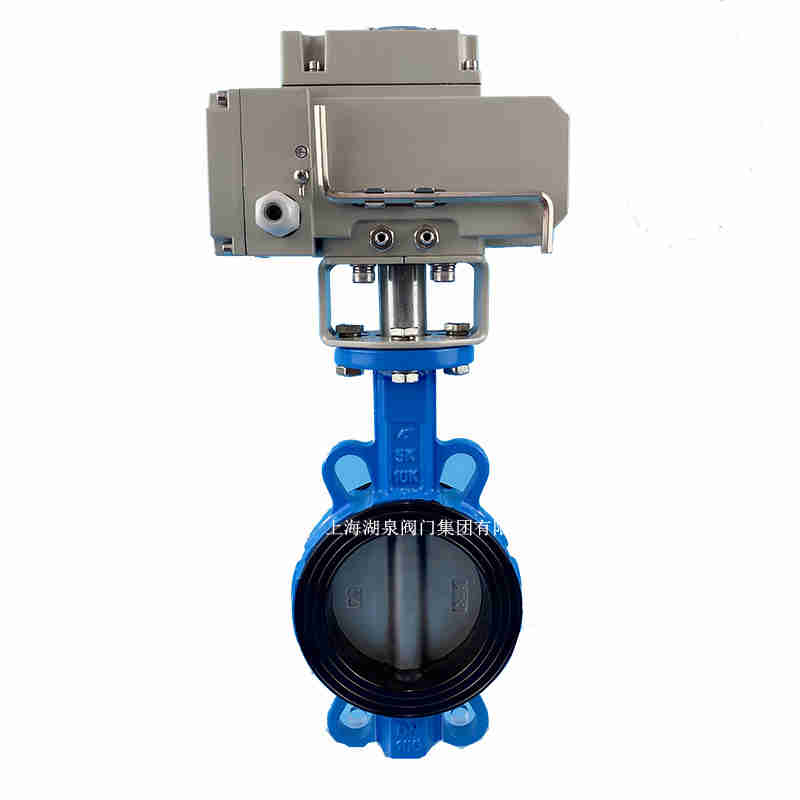

一、对夹式的电动蝶阀定做商家产品介绍

上海AG旗舰厅阀门集团有限公司电动蝶阀适用于需要流量调理的场合。。。。。蝶阀的结构长度和总体高度较�。。。。。�，，，开启和关闭速率快，，，，且具有优异的流体控制特征，，，，蝶阀的结构原理最适合制作大口径阀门。。。。。当要求蝶阀作控制流量使用时，，，，最主要的是准确选择蝶阀的尺寸和类型，，，，使之能适外地、有用地事情。。。。。中线蝶阀通常，，，，在节约、调理控制与泥浆介质中，，，，要求结构长度短，，，，启闭速率快（1/4转）。。。。。低压阻止（压差�。。。。。�，，，推荐选用蝶阀。。。。。在双位调理、缩口地通道、低噪声、有气穴和气化征象，，，，向大气少量渗漏，，，，具有磨蚀性介质时，，，，可以选用蝶阀。。。。。在特殊工况条件下节约调理，，，，或要求密封严酷，，，，或磨损严重、低温（深冷）等工况条件下使用蝶阀时，，，，需使用特殊设计金属密封带调理装置地三偏心或双偏心地专用蝶阀。。。。。

二、对夹式的电动蝶阀定做商家产品主要手艺参数

公称通径	DN（mm）	50～1200
公称压力	PN（MPa）	0.6	1.0	1.6	2.5
试验压力	强度试验	0.9	1.5	2.4	3.75
	密封试验	0.66	1.1	1.76	2.75
	气密封试验	0.6	0.6	0.6	0.6
适用温度	-23℃～200℃
适用介质	空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱侵蚀性介质等
驱动形式	气传动、电传动

三、对夹式的电动蝶阀定做商家产品主要零件质料

零件名称	质料
阀体	（球墨铸钢、铸钢、不锈钢）+F46
蝶板	（灰铸铁、球墨铸钢、铸钢、不锈钢及特殊质料）+F46
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨

通径			主要尺寸			1.6MPa			2.5MPa			4．OMPa
mm	nich	L		H	H1	D 1	Z-φMd	a	D1	Z-φMd	a	D1	Z-φMd	a
50	2	43		72	200	125	4-φ18	45。。。。。	125	4-φ18	45°	125	4-φ18	45°
65	21/2	46		110	225	145	4-φ18	45。。。。。	145	4-φ18	22°30´	145	4-φ18	22°30´
80	3	49		115	240	160	4-φ18	22°30´	160	4-φ18	22°30´	160	4-φ18	22°30´
100	4	56		130	255	180	4-φ18	22°30´	190	4-φ22	22°30´	190	4-φ22	22°30´
125	5	64		150	305	210	4-φ18	22°30´	220	4-φ26	22°30´	220	4-φ26	22°30´
150	6	70		165	325	240	4-φ22	22°30´	250	4-φ26	22°30´	250	4-φ26	22°30´
200	8	71		210	380	295	4-φ22	15°	31O	4-φ26	15°	320	4-φ30	15°
250	10	76		245	410	355	4-φ26	15°	370	4-φ30	15°	385	4-φ33	15°
300	12	83		280	460	410	4-φ26	15°	430	4-φ30	11°15´	450	4-φ33	11°30´
350	14	92		315	525	470	4-φ26	11°15´	490	4-φ33	11°15´	51O	4-φ36	11°30´
400	16	102		345	545	525	4-φ30	11°15´	550	4-φ36	11°15´	585	4-φ39	11°30´
450	18	114		380	630	585	4-M27	9°	600、	4-M33	9°	610	4-M36	9°
500	20	127		415	650	650	4-M30	9°	660	4-M33	9°	670	4-M39	9°
600	24	154		460	680	775	4-M33	9°	770	4-M36	9°	795	4-M45	9°
700	28	165		488	780	840	4-M33	7°30´	875	4-M39	7°30´
800	32	190		572	860	950	4-M36	7°30´	990	4-M45	7°30´
900	36	203		628	900	1050	4-M36	6°26´	1090	4-M45	6°26´
1000	40	216		698	1000	1170	4-M39	6°26´	1210	4-M52	6°26´
1200	48	254		810	1100	1390	4-M45	5°38´	1420	4-M52	5°38´
1400	56	279		940	1200	1590	4-M45	5°
