产品名称：电动矿浆刀闸阀[ 2021-09-29 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，镌汰了开支，，让利于客户

: 交货快捷：先进生产流水线，，富足的备货，，缩短了交货期！

产品先容
规格尺寸
结构图片

一、电动矿浆刀闸阀产品先容

上海AG旗舰厅阀门集团有限公司PZ973X/H/Y-10C/16P电动矿浆刀闸阀、电动耐磨插板阀、煤浆闸阀驱动部分接纳多回转电动装置，，用以驱动和控制阀门的开启和关闭，，操作职员可以在控制室内远距离对阀门举行控制也可以现场手动操作，，也可以与盘算机配合实现盘算机自动控制。。。。它普遍应用于排水、供热、电站、化工、煤碳、采矿等工程，，知足了现代工、农业自动化要求。。。。PZ973H/X-10C污泥加长杆电动刀闸阀PZ973H电动对夹刀闸阀具有“闸刀”的功效，，能闸断介质中种种杂物。。。。闸板选用全材质不锈钢，，大大提高了防腐性，，可避免密封走漏。。。。上密封填料接纳柔性 PTFE ，，密封可靠、操作轻盈无邪。。。。占用有用空间小�。。。�，能有用支持管道的强度，，可镌汰管道振动的可能。。。。

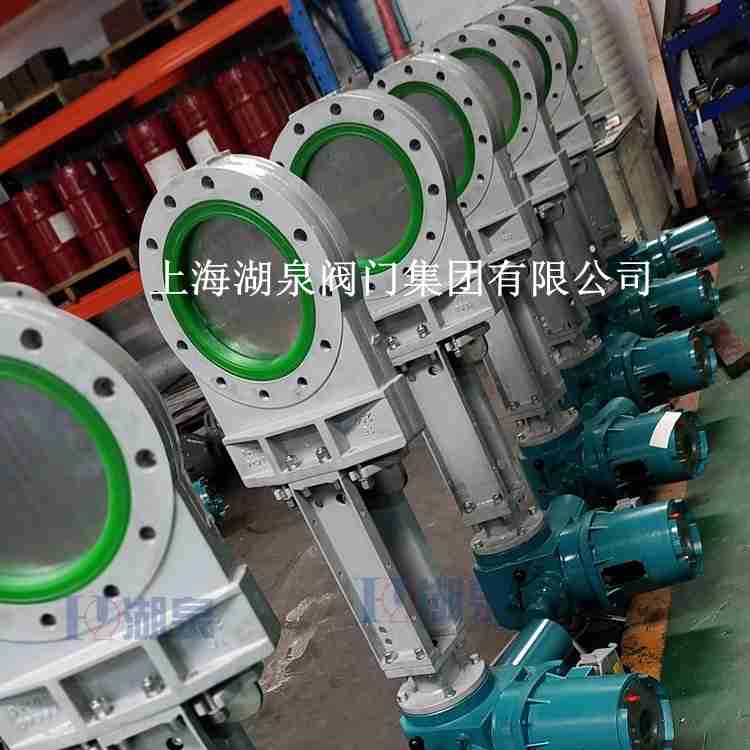

电动矿浆刀闸阀

二、电动矿浆刀闸阀产品参数

产品名称	电动矿浆刀闸阀（对夹式）
事情原理	阀门关闭时，，密封胶圈压紧闸板，，形成密封；；当阀门开启时，，两个密封胶圈相互压紧形成密封
型号规格	pz973X DN25-DN800
阀体材质	碳钢/铸铁
胶圈材质	自然橡胶/EPDM


增强层	内置加固支持圈，，以防衬套过压变形
压力/温度	0.6Mpa/1.0Mpa/1.6Mpa / -35℃~+130℃
法兰标准	国标 PN10/16 、美标ANSI 150LB 等其他标准
适用介质	污水、矿浆、酸碱性介质、干粉等
控制条件	开关型电动执行器
电压	220V / 380V
阀门优点	100%气泡级密封包管下游零泄露；；双向设计；；无扰流，，降低压力损失；；无阀座阀腔，，阻止物料群集，，无金属部件与介质直接接触；；胶圈易替换，，轻松维护，，降低本钱

三、电动矿浆刀闸阀产品电动装置参数

电源：AC380V、50HZ。。。。
标准型：标准型产品具有防尘、防雨水的外壳 �；；つ芰Α⒈；；て芳禝P65，，可直接用于户外。。。。
防水型：产品具有防尘、防浸水(IP67)的外壳防护品级。。。。
防爆型(EX)：防爆等为DⅡ BT4/DⅡ CT4(不含乙炔)。。。。
情形温度：-20℃~40℃
可选�。。。号涞缙刂破�
设计制造 JB/T8691-98 结构长度 GB/T 法兰毗连尺寸 GB/T阀门检查和试验 GB/T
事情情形：
情形温度：-20~+60℃（特殊订货-40~+80℃）。。。。
相对湿度：≤90%（25℃时）。。。。
防护类型：通俗型和户外型用于无易燃、易爆和无侵蚀性介质的场合，，其中通俗型用于户内；；隔爆型产品有dⅠ和dⅡBT4两种，，dⅠ适用于煤矿非采掘事人情；；dⅡBT4用于工厂，，适用于情形为ⅡA、ⅡB级T1~T4组的爆炸性气体混淆物。。。。（详见GB3836.1）
防护品级：户外型和防爆型为IP65（特殊订货IP67）。。。。
事情制：短时15分钟（特殊订货30分钟）。。。。

公称压力	DN	L	D1	D2	H	A		C	D	Z-M	电装型号
0.6MPa	50	48	90	110	600	215	125	318	197	4-M12	DZ10
	65	48	110	130	670	215	125	318	197	4-M12	DZ10
	80	51	125	150	680	215	125	318	197	4-M16	DZ10
	100	51	145	170	700	215	125	318	197	4-M16	DZ10
	125	57	175	200	720	215	125	318	197	8-M16	DZ10
	150	57	200	225	790	215	125	318	197	8-M16	DZ10
	200	70	225	280	850	215	175	363	197	R-M16	D715
	250	70	310	335	1100	215	125	363	197	12-M16	DZ20
	300	76	362	395	1180	215	125	363	197	12-M20	DZ20
	350	76	412	445	1280	215	125	363	197	12-M20	DZ30
	400	89	462	495	1460	215	125	363	197	16-M20	DZ45
	450	89	518	550	1600	240	235	437	227	16-M20	DZ45
	500	114	568	600	1800	240	235	437	227	16-M20	DZ60
	600	114	670	705	2100	240	235	437	227	20-M22	DZ60
	700	127	775	810	2300	274	260	526	283	24-M22	DZ90
	800	127	880	920	2500	274	260	526	283	24-M27	DZ120
	900	154	980	1020	2700	319	295	554	309	27-M27	DZ180
	1000	165	1080	1120	2900	319	295	554	309	28-M27	DZ250
	1200	190	1295	1340	2300	319	295	554	309	32-M30	DZ250
1.0 MPa	50	48	100	125	600	215	125	318	197	4-M16	DZ10
	65	48	120	145	670	215	125	318	197	4-M16	DZ10
	80	51	135	160	680	215	125	318	197	4-M16	DZ10
	100	51	155	180	700	215	125	318	197	8-M16	DZ10
	125	57	185	210	720	215	125	318	197	8-M16	DZ10
	150	57	210	240	790	215	125	363	197	8-M20	DZ15
	200	70	265	295	850	215	125	363	197	8-M20	DZ20
	250	70	320	350	1140	215	125	363	197	12-M20	DZ20
	300	76	368	400	1180	215	125	363	197	12-M20	DZ30
	350	76	428	460	1280	215	125	363	197	16-M20	DZ30
	400	89	482	515	1460	240	235	437	227	16-M22	DZ45
	450	89	532	565	1600	240	235	437	227	20-M22	DZ45
	500	114	585	620	1800	240	235	437	227	20-M22	DZ60
	600	114	685	725	2100	240	235	437	277	20-M27	DZ60
	700	127	800	840	2300	274	260	526	283	24-M27	DZ120
	800	127	898	950	2500	319	295	554	309	24-M30	DZ180
	900	154	1005	1050	2700	319	295	554	309	28-M30	DZ180
	1000	165	1115	1160	2900	319	295	554	309	28-M30	DZ250
	1200	190	1325	1380	3400	319	295	554	309	32-M36	DZ258
