电动闸阀
阀门首页 > 产品展示 > 闸阀 > 电动闸阀 >
产品名称：z945x-16Q DN300暗杆弹性座封法兰电动闸阀[ 2023-12-14 ]
- 订购热线：021-64162222
- 订购传真：021-62677999
- 质量稳固：实验全历程质量监控， ，，，详尽入微全方位检测！
- 价钱合理：高效内部本钱控制， ，，，镌汰了开支， ，，，让利于客户
- 交货快捷：先进生产流水线， ，，，富足的备货， ，，，缩短了交货期！
- 产品介绍
- 规格尺寸
- 结构图片
一、z945x-16Q DN300暗杆弹性座封法兰电动闸阀介绍
上海AG旗舰厅阀门集团有限公司暗杆弹性座封闸阀是一种新型的阀门， ，，，具有结构简朴、操作利便、密封性能好等特点 。。。该阀门接纳弹性座封结构， ，，，使得阀门在开启和关闭历程中能够...主要由阀体、闸板、阀盖、阀杆和驱动装置等组成,启闭时旋转手轮或驱动装置即可,本阀内外外貌接纳无毒粉体环氧树脂涂装,闸板内外接纳橡胶...事情原理是通过杆杆和弹性座的配合来实现阀门的开闭 。。。杆杆接纳特殊的质料制成， ，，，具有抗侵蚀和耐磨损的特征 。。。弹性座则使用橡胶或其他弹性子料制成， ，，，能够遭受高压力和高温情形下的使用 。。。它的密封性能很是优异 。。。它的设计使得阀门能够完全关闭， ，，，从而有用避免介质走漏 。。。同时， ，，，弹性座能够自动调理阀门的密封性能， ，，，使其在差别温度和压力条件下都能够坚持优异的密封效果 。。。暗杆弹性座封闸阀还具有优异的控制性能 。。。它的阀门开启和关闭操作很是无邪， ，，，能够迅速响应操作者的指令 。。。同时， ，，，该阀门能够在高流量和高压力下事情， ，，，确保介质能够顺遂通过 。。。
二、z945x-16Q DN300暗杆弹性座封法兰电动闸阀零部件
序号
零件名称
质料名称
1
阀 体
HT200
QT450
WCB
2
闸 板
球墨铸铁外覆三元乙丙、NBR
3
内六角螺栓
碳化处置惩罚
碳化处置惩罚
碳化处置惩罚
4
密 封 圈
NBR
NBR
NBR
5
阀 盖
HT200
QT450
WCB
6
阀 杆
不锈钢
不锈钢
不锈钢
7
O形密封圈
NBR
NBR
NBR
8
止 推 轴 承
锡青铜
锡青铜
锡青铜
9
螺 栓
不锈钢
不锈钢
不锈钢
10
压 盖
球墨铸铁、铸钢
11
防 尘 罩
NBR
NBR
NBR
12
手 轮
铸铁
铸铁
铸铁
三、z945x-16Q DN300暗杆弹性座封法兰电动闸阀性能参数
公称压力PN(MPa)
1.0
1.6
2.5
壳体试验压力(MPa)
1.5
2.4
3.75
密封试验压力(MPa)
1.1
1.76
2.75
*入口压力(MPa)
1.0
1.6
2.5
法兰标准
GB/T 17241.6、 GB/T 9113
试验标准
GB/T 13927 、AP1598
适用介质
水、油、气等
事情温度
0~80℃

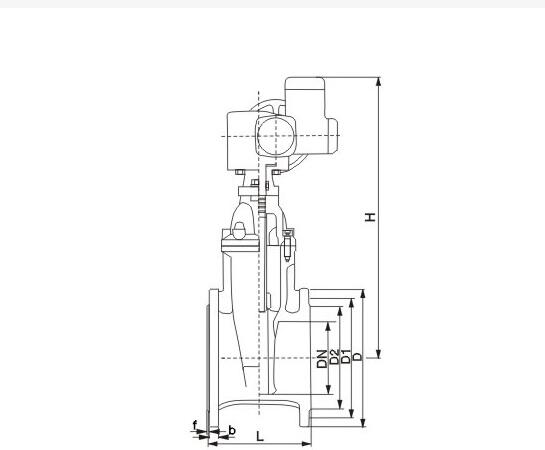

公称压力
PN(MPa)
公称通径
DN(mm)
尺寸(mm)
L
Ha
50
178
313
65
190
332
80
203
372
100
229
424
125
254
497
150
267
562
1.0-1.6
200
292
680
250
330
837
300
356
948
350
381
1010
400
406
1220
450
432
1280
500
457
1480
600
508
1665
