产品名称：电动调理阀智能型[ 2021-09-09 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控， ，，，，详尽入微全方位检测！
价钱合理：高效内部本钱控制， ，，，，镌汰了开支， ，，，，让利于客户
交货快捷：先进生产流水线， ，，，，富足的备货， ，，，，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、电动调理阀智能型产品介绍

    上海AG旗舰厅阀门集团有限公司主要生产智能型电动调理阀， ，，，，可为你提供智能型电动调理阀相关价钱， ，，，，智能型电动调理阀说明书， ，，，，智能型电动调理阀实物图， ，，，，智能型电动调理阀结构图， ，，，，智能型电动调理阀形状尺寸， ，，，，智能型电动调理阀执行标准， ，，，，智能型电动调理阀事情原理， ，，，，智能型电动调理阀作用特点。。。我公司生产的智能型电动调理阀由PSL智能型直行程电动执行机构， ，，，，它直接接受4-20MA/4-12MA/12-22MA/0-5V/1-5V等控制信号， ，，，，输出隔离4-20MA阀位反响信号， ，，，，具有自诊断功效， ，，，，使电机发动减速器， ，，，，运行而爆发轴向推力， ，，，，阀芯作响应移动， ，，，，从而抵达对压力、流量、温度、液位等工艺参数的调理， ，，，，便可轻松知足您对高性能电动调理阀的需求， ，，，，可以普遍地适用于电力、石油、化工、冶金、医药、轻工、建材、锅炉等行业。。。它是一种压力平衡式调理阀。。。配用RQM系列智能型电动执行机构， ，，，，总体结构紧凑、重量轻、稳固性好、防护品级高。。。因而普遍应用于大型火电厂、化工厂、水处置惩罚和污水处置惩罚、自然气油田、钢铁厂等自动调理系统中。。。

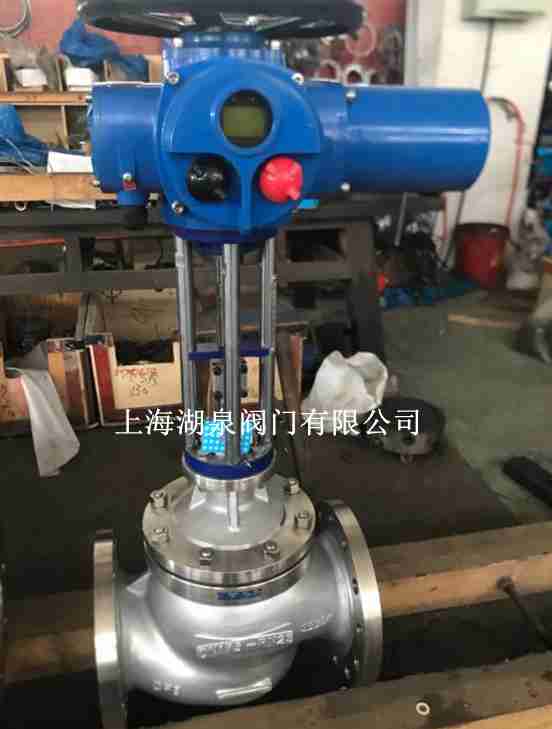

     电动调理阀智能型

    二、电动调理阀智能型主要零件质料

    阀体、阀盖∶HT200、ZG230—450、ZG1Cr18Ni9Ti
    阀芯、阀座∶1Cr18Ni9Ti、司钛莱合金堆焊
    阀杆、推杆∶2Cr13、1Cr18Ni9Ti
    衬套∶2Cr13
    填料∶聚四氟乙烯、柔性石墨、不锈钢波纹
     智能型电动调理阀

    三、电动调理阀智能型电动执行机构主要手艺参数

    输出推力∶44～550KN
    输出调理推力∶5.71～47.05KN
    输出额定关闭推力∶8.4～63.15KN
    位置控制基本误差∶设定行程时间≥25秒；；；； ；±1℅
    重复性误差∶设定行程时间≥25秒；；；； ；≤1℅
    死区∶0.1℅～9.9℅可调
    输出额定负载止下启动频率∶1200次/小时
    输入信号∶4～20mA/100Ω， ，，，，2～10mA/100Ω,DC24V开关量。。。
    供电电源∶380±10%VAC， ，，，，50Hz
    相对温度∶≤95%
    情形温度∶-30℃～+70℃
    防爆品级∶ExdⅡBT4
    防扩品级∶IP68

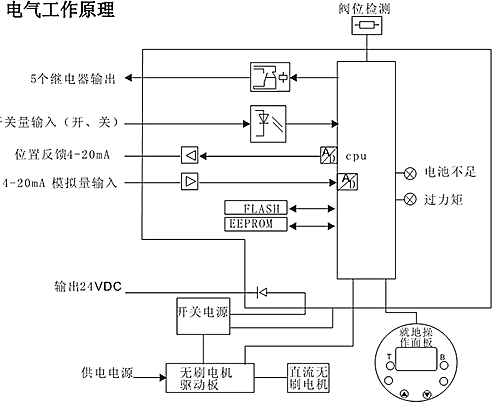

    输入输出通道均接纳光电隔膜
    输入信号：
    模拟信号
     a. DC4~20mA        输入电阻100Ω
     b. DC0~10mA        输入电阻100Ω
     c. 其他输入信号可定做（如1~5V,0~10V）
    低电平开关量信号（一毗邻点， ，，，，脉冲接点）
     a. 内供DC24V/10mA
     b. 外供DC24V/10mA
    输出信号：
    阀位反响信号
    DC4~20mA              负载电阻≤750Ω
    无源干接点信号
    触点容量AC220V/5A
    基本误差：≤0.5％
    回差：≤0.5％
    死区：0.3~1.2％可调
    事情制：启停次数1200次/小时
    供电电源：AC220V±15％ 50HZ或AC380V±15％ 50HZ（定做）
     噪音品级：
    由执行机构爆发的噪音（1m远处的音效品级）＜70dB
    使用情形：
    情形温度：-25~+70℃
    相对湿度：5~95％
    机械震惊：频率在10~200Hz规模内， ，，，，加速率达0.5g的一连震惊
    防护品级：IP67



  • 四、电动调理阀智能型主要尺寸参数

    公称通径DN（mm）
    （阀芯直径dn）    		 20 25 32 40 50 65 80 100 125 150 200 250 300
    (10) (12) (15) (20)
    　额定流量　系数Kv 直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760
    等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
    　额定行程L（mm） 10 16 25 40 60 100
    　固有流量特征 直线、等百分比
    　固有可调比R 50:1
    　允许走漏量 硬阀座：Ⅳ级、软阀座：Ⅵ级
    　公称压力PN（MPa） 1.6、4.0、6.4
    　事情温度　t（℃） 常温型 -20～200、-40～250、-60～250
    散热型 -40～450、-60～450
    高温型 450～560
    低温型 -60～-100、-100～-200、-200～-250

  • 电动调理阀d
