电动蝶阀阀门首页 > 产品展示 > 蝶阀 > 电动蝶阀 >

产品名称：隔爆型电动蝶阀[ 2015-12-14 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控，，，，详尽入微全方位检测！
价钱合理：高效内部本钱控制，，，，镌汰了开支，，，，让利于客户
交货快捷：先进生产流水线，，，，富足的备货，，，，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、D943H-16C DN500 隔爆型电动蝶阀产品介绍

        本蝶阀均引进外洋先进手艺，，，，有双向密封功效，，，，产品切合国家GB/T13927-92阀门压力试验标准。。。。。阀板全接纳不锈钢。。。。。它普遍应用于电力、环保、化工、钢厂、石油等行业的工业历程自动控制系统中。。。。。

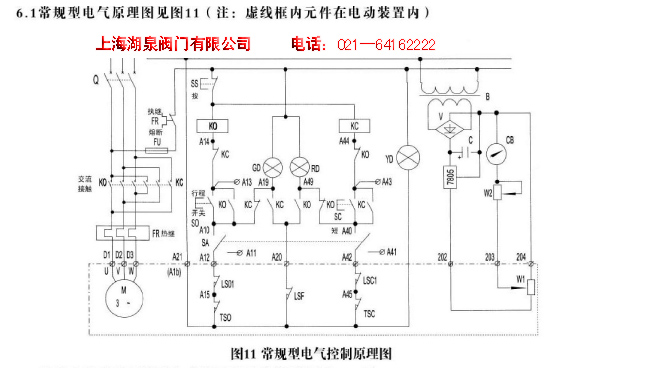

    二、D943H-16C DN500 隔爆型电动蝶阀接线图

    AG旗舰厅·(中国)官方网站

    三 、D943H-16C DN500 隔爆型电动蝶阀性能特点

        1．结构奇异、型小轻盈、操作无邪、省力、利便；；；；；
        2．密封可靠，，，，可抵达气密封无走漏；；；；；
        3．流量特征趋于直线调理性有最佳；；；；；
        4．接纳三偏心原理，，，，使密封面近似零靡损延伸了阀门的使用寿命；；；；；
        5．应用规模广。。。。。如：可用于水、蒸气、油品、空气、煤气等介质。。。。。

    四 、D943H-16C DN500 隔爆型电动蝶阀形状及尺寸
    公称通径DN 结构长度（标准值） 形状尺寸（参考值） 毗连尺寸9标准植）
    PN0.6MPa              PN1.0MPa              PN1.6MPa
    毫米（mm) L H H0 A B D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
    50 108 82.5 338 180 65 140 110 88 4~14 165 125 99 4~18 165 125 99 4~18
    65 112 92.5 358 180 65 160 130 108 4~14 185 145 118 4~18 185 145 118 4~18
    80 114 100 413 245 72 190 150 124 4~18 200 160 132 8~18 200 160 132 8~18
    100 127 110 428 240 72 210 170 144 4~18 220 180 156 8~18 220 180 156 8~18
    125 140 125 444 240 72 240 200 172 8~18 250 210 184 8~18 250 210 184 8~18
    150 140 142.5 553 350 93 265 225 199 8~18 285 240 211 8~22 285 240 211 8~22
    200 152 170 678 350 93 320 280 254 8~18 340 295 266 8~22 340 295 266 12~22
    250 250 197.5 742 550 350 375 335 309 12~18 395 350 319 12~22 405 355 319 12~26
    300 270 222.5 803 600 350 440 395 363 12~22 445 400 370 12~22 460 410 370 12~26
    350 290 252.5 866 600 350 490 445 413 12~22 505 460 429 16~22 520 470 429 16~26
    400 310 282.5 940 600 350 540 495 463 16~22 565 515 480 16~26 580 525 480 16~30
    450 330 307.5 995 750 380 595 550 518 16~22 615 565 530 20~26 640 585 548 20~30
    500 350 335 1058 750 380 645 600 568 20~22 670 620 582 20~26 715 650 609 20~33
    600 390 390 1163 750 380 755 705 667 20~26 780 725 682 20~30 840 770 720 20~36
    700 430 447.5 1283 750 380 860 810 772 24~26 895 840 794 24~30 910 840 794 24~36
    800 470 507.5 1398 750 380 975 920 878 24~30 1015 950 901 24~33 1025 950 901 24~39
    900 510 557.5 1498 1250 380 1075 1020 978 24~30 1115 1050 1001 28~33 1125 1050 1001 28~39
    1000 550 615 1608 1500 580 1175 1120 1078 28~30 1230 1160 1112 28~36 1255 1170 1112 28~42
    1200 630 727.5 1876 1500 580 1405 1340 1295 32~33 1455 1380 1328 32~39 1485 1390 1328 32~
