电动阀门选型说明书

[ 2013-05-09 ]

电动阀门选型：
凭证管路系统设计的需要和种种阀门的自身特征及装置使用等因素决议接纳何种阀门。。。
阀门型号体例要领

电动阀门驱动方法：
凭证阀门参数、功效、操作要求和现场条件等选择阀门传动方法。。。我公司可为用户提供、手动、电动、气动、液动、电磁、自动等种种类型的阀门，，，，也可按用户要求选配。。。驱动方法代号：


驱动方法	代号	驱动方法	代号
电磁	0	锥齿轮	5
电磁－液动	1	气动	6
电－液动	2	液动	7
涡轮	3	气－液动	8
正齿轮	4	电动	9

注：①、代号1、代号2及代号8是用在阀门启闭时，，，，需有两种动力源同时对阀门举行操作。。。②、清静阀、液压阀、输水阀、手下手轮直接毗连阀杆操作结构形式的阀门，，，，本代号省略不体现。。。③、关于气动或液动：常浚�？？？接�6K、7K体现；；；常闭式用6B、7B体现；；；气动带手动用6S体现、防爆电动用9B体现

电动阀门质料：
阀门上所使用的质料由其使用共况（介质、温度、压力等）来决议。。。常用阀体质料比照表：

阀体质料	代号	阀体质料	代号
碳钢	C	球墨铸铁	Q
Cr13系不锈钢	H	0Cr17Ni12Mo2系不锈钢	R
1Cr5Mo铬钼钢	I	0Cr17Ni14Mo2系不锈钢	RL
15CrMo铬钼钢	H	塑料	S
可锻铸铁	K	铜及铜合金	T
铝合金	L	钛及钛合金	Ti

电动阀门质料性能
注*：主要依据 JB/T 5300-1991 标准体例制造！

阀体质料	适用公称压力/MPa	适用温度/℃	适用介质
灰铸铁	≤10	－10～200	水、蒸汽、空气、煤气及油类等介质
可锻铸铁	≤25	－30～300	水、蒸汽、空气及油类等介质
球墨铸铁	≤40	－30～350	水、蒸汽、空气及油类等介质
铜合金	≤25	－40～250	水、海水、氧气、空气及油类等介质
碳素钢	≤320	－30～450	水、蒸汽、空气、氢气、氨、氮及石油产品等介质
高温钢	≤16	≤550	蒸汽及石油产品
低温钢	≤64	≥－196	乙烯、丙烯、液态自然气及液氮等介质
不锈耐酸钢	≤64	≤200	硝酸、醋酸等介质

电动阀门公称压力：
阀门指定温度下的事情压力，，，，是供参考用的圆整数值，，，，分为差别级别，，，，用PN体现，，，，按GB/T1048-1990划定，，，，国标阀门单位为MPa,磅级阀门用LB体现。。。以下的公称压力 PN 数值依据 GB/T 1048-2004 标准。。。PN：与管道系统元件的力学性能和尺寸特征相关、用于参考的字母和数字组合的标识。。。它由字母 PN 和后跟无因次的数字组成
PN 数值应从以下系列种选择：

DIN 系列	ANSI 系列
PN2.5	PN20
PN6	PN50
PN10	PN110
PN16	PN150
PN25	PN260
PN40	PN420
PN63
PN100

注：须要时允许选用其他 PN 数值公称压力 (PN)

电动阀门毗连方法：
凭证阀门使用工况及装置要求选择差别的毗连方法，，，，一样平常有螺纹毗连，，，，法兰毗连，，，，对焊毗连，，，，对夹毗连等。。。毗连形式代号：

毗连形式	代号	毗连形式	代号
内螺纹	1	对焊接	6b
外螺纹	2	对夹	7
法兰	4	卡箍	8
承插焊	6s	卡套	9

（6）、结构长度：用户无特殊要求，，，，按该阀执行的设计标准（GB、API、ANSI、BS等）中的划定制造。。。（参照本公司为您提供的参数—产品毗连尺寸�。。。�

电动阀门结构形式：
凭证工况（压力、介质、温度、装置位置等）和种种阀门的结构特点，，，，扬长避短地选择。。。阀门在选型时，，，，还应凭证工况参照差别质料的《压力温度品级》确定阀门质料及型号。。。

代号		0	1	2	3	4	5	6	7	8	9
球阀	Q		浮动球					牢靠球
			直通式	Y型三通式		L形三通式	T型三通式	四通式	直通式

例：球阀Q641F-16P：Q-球阀，，，，6-气动，，，，4-法兰毗连，，，，1-浮动球直通式，，，，F-衬氟，，，，16-公称压力，，，，P-不锈钢代号。。。

电动阀门公称通径：
DN：用于管道系统元件的字母和数字组合的尺寸标识。。。它由字母DN和后跟无因次的整数数字组成。。。这个数字与端部毗连件的孔径或外径（单位：mm）等特征尺寸直接相关。。。优先选用的 DN 数值如下：

DN 6	DN 100	DN 700	DN 2200
DN 8	DN 125	DN 800	DN 2400
DN 10	DN 150	DN 900	DN 2600
DN 15	DN 200	DN 1000	DN 2800
DN 20	DN 250	DN 1100	DN 3000
DN 25	DN 300	DN 1200	DN 3200
DN 32	DN 350	DN 1400	DN 3400
DN 40	DN 400	DN 1500	DN 3600
DN 50	DN 450	DN 1600	DN 3800
DN 65	DN 500	DN 1800	DN 4000
DN 80	DN 600	DN 2000	DN1200以上均无！

按GB/T1047的划定来选定，，，，以DN体现，，，，单位为mm，，，，磅级阀门用NPS体现，，，，单位为(in)。。。

电动阀门订货说明：
①、关于切合本样天性能参数几规格的阀门用户可按本样本所列的型号选用。。。若有特殊要求（如规格、质料、传动装置、毗连尺寸、结构形式等）应另加详细说明。。。
②、电动阀门中电装附件电控箱和自动调理阀的伺服放大器、操作箱、气动阀门上的电磁换向阀等均由客户自配。。。也可由本公司配套提供，，，，但价钱另计。。。修建、市政、给排水等行业用阀请查阅本公司产品样本A册。。。

阀门的型号体例要领：

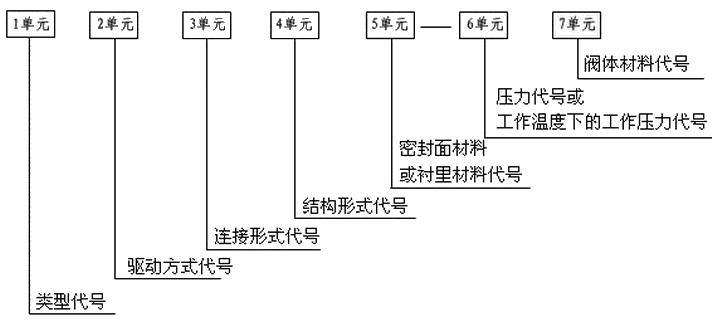

阀门的型号体例由7个单位组成，，，，其含量如图所示：公称压力号用阿拉伯数字体现，，，，其数值是以兆帕（MPa）为单位的公称压力值的10倍，，，，用于电站工业的阀门，，，，当介质最高温度凌驾530℃时，，，，其数值以兆帕（MPa）为单位的事情压力值的10倍。。。参照JB4018-85标准，，，，型号体例要领如下：

代号		0	1	2	3	4	5	6	7	8	9
传动方法		电磁动	电磁液动	电液动	蜗轮	直齿轮	锥齿轮	气动	液动	气-液动	电动
毗连形式			内螺纹	外螺纹		法兰		焊接	对夹	卡籀	卡套
类型代号		结构形式
闸阀	Z	明杆					暗杆
		楔式			平行式		楔式		平行式
		弹性闸板	刚性
			单闸板	双闸板	单闸板	双闸板	单闸板	双闸板	单闸板	双闸板
阻止阀	J		直通式		三通式	直角式	直流式	平衡
节约阀	L							直通式	直角式
球阀	Q		浮动球					牢靠	球
			直通式	Y型三通式		L形三通式	T型三通式	四通式	直通式
蝶阀	D	杠杆式	笔直板式		斜板式
隔膜阀	G		屋脊式		阻止式	直流板式		直通式	闸板式	角式Y形	角式T形
旋塞阀	X				填料式
					直通式	T形三通式	四通式		L直通式	T形三通式	直通
止回阀	H		升降式			旋启式					蝶形
			直通式	立式		单瓣	多瓣	双瓣
清静阀	A	弹簧									脉冲式
		关闭			不关闭	关闭	不关闭
		带散热片全启式	微启式	全启式	带扳手		杠杆式	带控制机构	带扳手
					双弹簧微启式	全启式		全启十	微启式	全启式
减压阀	Y		薄摸式	弹簧薄摸式	活塞式	波纹管式	杠杆式
疏水阀	S		浮球式				钟形浮子式		双金属片式	脉冲式	圆盘式

常用阀体质料明细表：

代号	I	C	P	R	V
阀体质料	Cr5Mo C5	WCB 25 A105	1Cr18Ni9Ti ZG1Cr8Ni9Ti CF8(304) CF3(304L)	1Cr18Ni12Mo2Ti ZG1Cr8Ni12Mo 2Ti CF8M(316) CF3M(316L)	12Cr1MoV ZG15CrMo1V ZG20CrMoV WC6 WC9

注：用户应凭证本所产品型号所订货，，，，若有特殊要求，，，，请在订货条约中予以说明。。。

阀门型号体例要领：

1	2	3	4	5	－	6	7

1、类型代号
2、驱动方法代号
3、毗连形式代号
4、结构形式代号
5、密封面质料或衬里质料代号
6、压力代号或事情温度下的事情压力
7、阀体质料代号

阀门类型代号：

阀门类型	代号	阀门类型	代号
清静阀	A	球阀	Q
蝶阀	D	疏水阀	S
隔膜阀	G	调理阀	T
止回阀	H	柱塞阀	U
阻止阀	J	旋塞阀	X
节约阀	L	减压阀	Y
排污阀	P	闸阀	Z

具有其他功能作用阀门的体现代号：

第二功效作用名称	代号	第二功效作用名称	代号
低温型	D	缓闭型	H
保温型	B	排渣型	P
波纹管型	W	吹扫型	C
伸缩法兰型	S	防火型	F
V形球型	V	快速型	Q

带有特异结构阀门的角标代号：

特异结构名称	代号	特异结构名称	代号
刀型平板闸阀	D	水封型	S
带导流孔型闸阀	K	不带导流孔型闸阀	W

密封面或衬里质料代号：

密封面或衬里质料	代号	密封面或衬里质料	代号
锡基轴承合金（巴氏合金）	B	尼龙塑料	N
搪瓷	C	渗硼钢	P
渗氮钢	D	衬铅	Q
氟塑料	F	奥氏体不锈钢	R
陶瓷	G	塑料	S
Cr13系不锈钢	H	铜合金	T
衬胶	J	橡胶	X
蒙乃尔合金	M	硬质合金	Y

注：①、除隔膜阀外、当密封副的密封面质料差别时，，，，以硬密度的质料体现。。。②、阀门密封副质料均为阀门的本体质料时，，，，阀座密封面质料代号用“W”体现。。。

阀体质料代号：

阀体质料	代号	阀体质料	代号
碳钢	C	球墨铸铁	Q
Cr13系不锈钢	H	0Cr17Ni12Mo2系不锈钢	R
1Cr5Mo铬钼钢	I	0Cr17Ni14Mo2系不锈钢	RL
15CrMo铬钼钢	H	塑料	S
可锻铸铁	K	铜及铜合金	T
铝合金	L	钛及钛合金	Ti
0Cr18Ni9系不锈钢	P	铬钼钒钢	V
0Cr19Ni10系不锈钢	PL	灰铸铁	Z

型号和名称体例要领示例：

（1）电动、法兰毗连、明杆楔式双闸板，，，，阀座密封面质料由阀体直接加工，，，，公称压力PN1、阀体质料为灰铸铁的闸阀	Z942W－1电动楔式双闸板闸阀
（2）手动、外螺纹毗连、浮动直通式，，，，阀座密封面质料为氟塑料、公称压力PN40、阀体质料为 1Cr18Ni9Ti 的球阀	Q21F－40P外螺纹球阀
（3）气动常浚�？？？健⒎ɡ寂⑽菁故浇峁共⒊慕骸⒐蒲沽N6、阀体质料为灰铸铁的隔膜阀	G6K41J－6气动常浚�？？？慕焊裟し�
（4）液动、法兰毗连、笔直板式、阀座密封面质料为铸铜、阀瓣密封面质料为橡胶、公称压力PN2.5、阀体质料为灰铸铁的蝶阀	D741X－2.5液动蝶阀
（5）电动驱动对焊接毗连、直通式、阀座密封面质料为堆焊硬质合金、事情温度540℃时势情压力17.0MPa、阀体质料铬钼钒钢的阻止阀	J961Y－P54170V电动焊接阻止阀
