电动调理蝶阀的结构与优弱点
[ 2020-12-17 ]

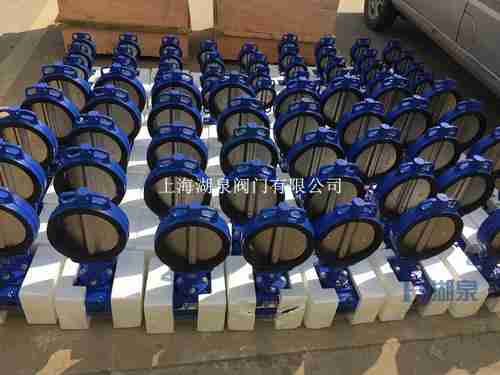

一、电动调理蝶阀的结构
电动蝶阀从降生之日起便与调理分不开，，，，， ，由于电动蝶阀的调理特征近似于等百分比，，，，， ，这就是蝶阀适合于调理的缘故原由之一，，，，， ，加之结构简朴可顺应于大口径。。。。 。。但在小开度下，，，，， ，蝶阀调理性能欠好，，，，， ，易爆发汽蚀、冲蚀、振动和噪声。。。。 。。因此一样平常不允许在小开度（小于15°～20°）下举行调理和节约。。。。 。。蝶阀在80°～90°靠近全开位置流量基本没有转变。。。。 。。因此不宜调理。。。。 。。蝶阀的调理规模一样平常为20°～70°。。。。 。。

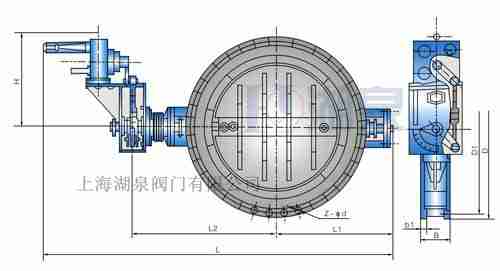

调理电动蝶阀结构如图所示，，，，， ，为气动调理蝶阀，，，，， ，调理驱动装置为气动薄膜式，，，，， ，除气动调理阀外尚有液动或电动。。。。 。。一样平常调理蝶阀阀体结构较量简朴，，，，， ，阀杆一样平常是做成直通轴的形式，，，，， ，而蝶板一样平常为平板对称型（I型）。。。。 。。为了镌汰动水力矩，，，，， ，也有将蝶板做成盘形、S形或鱼尾形的。。。。 。。为了在小开度下能起到调理作用泛起了疏齿阀。。。。 。。
电动蝶阀是一种高压力恢复的电动阀门，，，，， ，这就容易爆发汽蚀。。。。 。。在爆发空化作用时，，，，， ，在缩流处的后面，，，，， ，由于压力恢复，，，，， ，升高的压力压缩气泡，，，，， ，抵达临界尺寸的气泡，，，，， ，最先变为椭圆，，，，， ，接着在下游外貌逐渐变扁，，，，， ，然后突然爆裂，，，，， ，所有的能量集中在破碎点上，，，，， ，爆发极大的攻击力，，，，， ，造成下游的破损。。。。 。。
二、电动蝶阀的流阻系数
流体通过阀门，，，，， ，由于爆发涡流、变形、加速或减速以及流体质点间强烈碰撞而引起的动量交流所爆发的局部能量损失，，，，， ，因而爆发阻力。。。。 。。
三、阀门的流量与流量系数
阀门的流量可由一连方程而得，，，，， ，再由式（4-1）求流速，，，，， ，由此阀门的流量Q为
式中 C——流量系数，，，，， ，它与阀门内部结构（阀芯阀座）、阀前后压差、流体性子等因素有关，，，，， ，体现调理阀的流通能力。。。。 。。
式中 C——流量系数，，，，， ，它与阀门内部结构（阀芯阀座）、阀前后压差、流体性子等因素有关，，，，， ，体现调理阀的流通能力。。。。 。。
四、电动阀门口径的选择
在一样平常的流量盘算历程中，，，，， ，可以把阀门的流量系数分为额定流量系数和工况流量系数。。。。 。。
额定流量系数是阀门的固有特征，，，，， ，只要阀门结构确定，，，，， ，额定流量系数就随之确定，，，，， ，与工况的温度、压力、密度等无关（详细数值可参考表1）。。。。 。。
工况流量系数，，，，， ，顾名思义，，，，， ，由工况的（最大、正常、最�。。。。 。。┝髁恳约岸杂Φ氖虑槲露取⒎把沽Α⒎Ш笱沽Α⒔橹拭芏鹊炔问慈范�，，，，， ，与阀门结构无关。。。。 。。表2 调理阀流量系数Kv值盘算公式
一样平常情形下，，，，， ，电动阀门口径的选择原则如下：
①当电动蝶阀仅作为开关阀用，，，，， ，即阀门状态不是全开就是全关，，，，， ，此时只要阀门的额定流量系数大于工况所需的最大流量系数即可。。。。 。。阀门口径一样平常与管道公称尺寸相同。。。。 。。
②当电动蝶阀作为调理阀使用时，，，，， ，除阀门的额定流量系数要大于工况所需的最大流量系数外，，，，， ，还应思量由于阀门结构的限制，，，，， ，蝶阀在小开度下调理性能欠好，，，，， ，推荐在最小运行工况下，，，，， ，其阀门开度在20°以上，，，，， ，推荐在最大运行工况下，，，，， ，其阀门开度在70°以下。。。。 。。为了抵达节约调理效果，，，，， ，一样平常希望系统的调理损失主要应在调理阀上，，，，， ，蝶阀的流速可抵达5m/s左右。。。。 。。蝶阀在知足上述要求的情形下，，，，， ，许多时间阀门口径需要缩径（比管道公称尺寸�。。。。 。。�，，，，， ，但不得小于管道公称尺寸的1/2。。。。 。。
AG旗舰厅电动调理蝶阀的优弱点：
1、电动蝶阀能够运送泥浆，，，，， ，在管道口积贮液体最少。。。。 。。
2、低压下，，，，， ，能够完成优异的密封。。。。 。。
3、电动蝶阀调理性能好。。。。 。。
4、启闭便当疾速、省力、流体阻力小，，，，， ，能够经常操作。。。。 。。
5、结构简朴，，，，， ，体积小，，，，， ，重量轻。。。。 。。
电动蝶阀的缺陷有：
1、运用压力和事情温度规模小。。。。 。。
2、密封性较差。。。。 。。
电动蝶阀从降生之日起便与调理分不开，，，，， ，由于电动蝶阀的调理特征近似于等百分比，，，，， ，这就是蝶阀适合于调理的缘故原由之一，，，，， ，加之结构简朴可顺应于大口径。。。。 。。但在小开度下，，，，， ，蝶阀调理性能欠好，，，，， ，易爆发汽蚀、冲蚀、振动和噪声。。。。 。。因此一样平常不允许在小开度（小于15°～20°）下举行调理和节约。。。。 。。蝶阀在80°～90°靠近全开位置流量基本没有转变。。。。 。。因此不宜调理。。。。 。。蝶阀的调理规模一样平常为20°～70°。。。。 。。
调理电动蝶阀结构如图所示，，，，， ，为气动调理蝶阀，，，，， ，调理驱动装置为气动薄膜式，，，，， ，除气动调理阀外尚有液动或电动。。。。 。。一样平常调理蝶阀阀体结构较量简朴，，，，， ，阀杆一样平常是做成直通轴的形式，，，，， ，而蝶板一样平常为平板对称型（I型）。。。。 。。为了镌汰动水力矩，，，，， ，也有将蝶板做成盘形、S形或鱼尾形的。。。。 。。为了在小开度下能起到调理作用泛起了疏齿阀。。。。 。。
电动蝶阀是一种高压力恢复的电动阀门，，，，， ，这就容易爆发汽蚀。。。。 。。在爆发空化作用时，，，，， ，在缩流处的后面，，，，， ，由于压力恢复，，，，， ，升高的压力压缩气泡，，，，， ，抵达临界尺寸的气泡，，，，， ，最先变为椭圆，，，，， ，接着在下游外貌逐渐变扁，，，，， ，然后突然爆裂，，，，， ，所有的能量集中在破碎点上，，，，， ，爆发极大的攻击力，，，，， ，造成下游的破损。。。。 。。
二、电动蝶阀的流阻系数
流体通过阀门，，，，， ，由于爆发涡流、变形、加速或减速以及流体质点间强烈碰撞而引起的动量交流所爆发的局部能量损失，，，，， ，因而爆发阻力。。。。 。。
三、阀门的流量与流量系数
阀门的流量可由一连方程而得，，，，， ，再由式（4-1）求流速，，，，， ，由此阀门的流量Q为
式中 C——流量系数，，，，， ，它与阀门内部结构（阀芯阀座）、阀前后压差、流体性子等因素有关，，，，， ，体现调理阀的流通能力。。。。 。。
式中 C——流量系数，，，，， ，它与阀门内部结构（阀芯阀座）、阀前后压差、流体性子等因素有关，，，，， ，体现调理阀的流通能力。。。。 。。
四、电动阀门口径的选择
在一样平常的流量盘算历程中，，，，， ，可以把阀门的流量系数分为额定流量系数和工况流量系数。。。。 。。
额定流量系数是阀门的固有特征，，，，， ，只要阀门结构确定，，，，， ，额定流量系数就随之确定，，，，， ，与工况的温度、压力、密度等无关（详细数值可参考表1）。。。。 。。
工况流量系数，，，，， ，顾名思义，，，，， ，由工况的（最大、正常、最�。。。。 。。┝髁恳约岸杂Φ氖虑槲露取⒎把沽Α⒎Ш笱沽Α⒔橹拭芏鹊炔问慈范�，，，，， ，与阀门结构无关。。。。 。。表2 调理阀流量系数Kv值盘算公式
一样平常情形下，，，，， ，电动阀门口径的选择原则如下：
①当电动蝶阀仅作为开关阀用，，，，， ，即阀门状态不是全开就是全关，，，，， ，此时只要阀门的额定流量系数大于工况所需的最大流量系数即可。。。。 。。阀门口径一样平常与管道公称尺寸相同。。。。 。。
②当电动蝶阀作为调理阀使用时，，，，， ，除阀门的额定流量系数要大于工况所需的最大流量系数外，，，，， ，还应思量由于阀门结构的限制，，，，， ，蝶阀在小开度下调理性能欠好，，，，， ，推荐在最小运行工况下，，，，， ，其阀门开度在20°以上，，，，， ，推荐在最大运行工况下，，，，， ，其阀门开度在70°以下。。。。 。。为了抵达节约调理效果，，，，， ，一样平常希望系统的调理损失主要应在调理阀上，，，，， ，蝶阀的流速可抵达5m/s左右。。。。 。。蝶阀在知足上述要求的情形下，，，，， ，许多时间阀门口径需要缩径（比管道公称尺寸�。。。。 。。�，，，，， ，但不得小于管道公称尺寸的1/2。。。。 。。
AG旗舰厅电动调理蝶阀的优弱点：
1、电动蝶阀能够运送泥浆，，，，， ，在管道口积贮液体最少。。。。 。。
2、低压下，，，，， ，能够完成优异的密封。。。。 。。
3、电动蝶阀调理性能好。。。。 。。
4、启闭便当疾速、省力、流体阻力小，，，，， ，能够经常操作。。。。 。。
5、结构简朴，，，，， ，体积小，，，，， ，重量轻。。。。 。。
电动蝶阀的缺陷有：
1、运用压力和事情温度规模小。。。。 。。
2、密封性较差。。。。 。。
