产品名称：Z43WF无导流孔平板闸阀|Z43F带导流孔平板闸阀[ 2013-10-15 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控， ，详尽入微全方位检测！
价钱合理：高效内部本钱控制， ，镌汰了开支， ，让利于客户
交货快捷：先进生产流水线， ，富足的备货， ，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 平板闸阀简介：

    平板闸阀是一种关闭件为平行闸板的滑动阀。。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。。

    闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。。若是是双闸板平板闸阀， ，则两闸板间的撑开机构可以增补这一压紧力。。

    平板闸阀分类：

    平板闸阀按驱动方法可分为手动平板闸阀、气动平板闸阀及电动平板闸阀。。

    按用途和使用场合可分为有导流孔平板闸阀、无导流孔平板闸阀、油田平板闸阀、管线平板闸阀及燃气平板闸阀等。。

    平板闸阀的特点：

    1.阀座的密封结构应为弹性有预紧力， ，上、下游密封座同时密封的结构。。阀座与密封物间始终为面扑面密封。。

    2.阀座有自洗濯功效， ，并且在阀门开启或关闭历程中不受气流的直接冲洗。。阀座应由有润滑、不磨损质料制成。。

    3.阀门执行机构的故障不会影响到阀门的其它部分， ，维修和替换事情能够在不拆下阀门的情形下举行。。

    (1) 轭架套管 ：铝青铜轭架套管设置针形止推轴承， ，最洪流平镌汰操作扭矩。。

    (2) 阀杆： 螺纹长度直到托架；；；销钉和点焊；；；具有稳固性。。

    (3) 压力密封 ：结构简朴， ，设置分段扣环和镀银低碳钢垫圈， ，有助于拆卸和实现最好的阀帽密封。。

    (4) 阀座环 ： 焊接阀座环笔直于流动通道， ，易于维护。。

    (5) 执行机构 ： 这些阀门可以设置电动、液动或气动执行机构。。DN300以下设置标准手下手轮， ，DN350以上设置斜齿轮操作机构。。

    (6) 轭架： 完全装配式轭架通过抗震测试， ，易于维护和装置执行机构。。

    (7) 压盖 ：两件式， ，自调理压盖， ，阻止被弹出。。

    (8) 整体后座 :硬面， ，使用寿命最长。。

    (9) 阀瓣 : 弹簧负载阀瓣能够自行调理， ，镌汰执行机构的扭矩需求。。

    (10) 整体止动 :整体铸造托架止动装置， ，定位组装的托架阀瓣， ，使得阀座越发稳固可靠。。

    产品执行标准：

    Z43WF无导流孔平板闸阀|Z43F带导流孔平板闸阀执行标准
    设计规范 结构长度 毗连法兰 试验与磨练 压力-温度 产品标识
    JB/T5298 JB/T5298 JB/79 JB/T5298 GB9131 GB/T12220
    API6D API6D ANSI-16.5 API6D ANSI B16.34 MSS SP-25

     产品性能参数：

    Z43WF无导流孔平板闸阀|Z43F带导流孔平板闸阀主要性能参数
    设计品级 常温下试验压力（MPa） 适用温度℃ 适用介质
    壳体 左密封 左密封 低压密封 “G”型 “D”型 通俗型 “抗硫”型 “基本”型
    公称压力PN（MPa） 1.6 2.4 1.76 1.76 0.6 -29～50 -45～21 -2～121 H2S和CO2总含量大于500mg/m2的介质 石油自然气、水等
    2.5 3.75 2.75 2.75 0.6
    4.0 6.0 4.4 4.4 0.6
    6.4 9.6 7.04 7.04 0.6
    磅级Lb 150 3.0 2.2 2.2 0.6
    300 7.7 5.6 5.6 0.6

     产品零件质料：

    Z43WF无导流孔平板闸阀|Z43F带导流孔平板闸阀主要零部件质料
    阀门/阀盖 WCB WC6 A352-LCB A351-CF8M
    闸板 2Cr13+ENP 20CrMoV+STL ANSO410+ENP ANSI316+ENP
    阀杆 2Cr13 2Cr13 A182-A6a A182-A316S
    阀座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE
    填料 NBR/FPM 柔性石墨/Flexible Graphite 聚四氟乙烯/PTFE+FPM
    垫片 -
    螺栓 35 35CrMo A193-B7M A193-B8
    适用介质 水、油口、蒸汽 蒸汽、油品 丙烷、乙烯 硝酸类

    产品订货须知：

    一、①平板闸阀产品名称与型号②平板闸阀口径③是否带附件以便AG旗舰厅为您准确选型。。

    二、若已经由设计单位选定上海AG旗舰厅的平板闸阀型号， ，请按平板闸阀型号直接向我司销售部订购。。

    三、当使用的场合很是主要或情形较量重大时,请您只管提供设计图纸和详细参数， ，由AG旗舰厅AG旗舰厅阀门专家为您审核把关。。

    谢谢您会见AG旗舰厅网站【/】,若有任何疑问.您可以致电给我们,我们一定会全心起劲为您提供优质的效劳。。

  • 产品形状和毗连尺寸：

    Z43WF无导流孔平板闸阀|Z43F带导流孔平板闸阀主要形状和毗连尺寸
    1.6MPa DN L D D1 D2 Do f b H H1 n-Φd
    凸面法法
    RF
    (K)Z43WF-16C
    (K)Z543WF-16C
    (K)Z643WF-16C
    (K)Z943WF-16C    		 50 178 160 125 100 250 3 16 584 80 4-Φ18
    65 190 180 145 120 250 3 18 634 95 4-Φ18
    80 203 195 160 135 250 3 20 688 100 8-Φ18
    100 229 215 181 155 300 3 20 863 114 8-Φ18
    125 254 245 210 185 350 3 22 940 132 8-Φ18
    150 267 280 240 210 350 3 24 1030 150 8-Φ23
    200 292 335 295 265 350 3 26 1277 168 12-Φ23
    250 330 405 355 320 400 3 30 1491 203 12-Φ25
    300 356 460 410 375 450 4 30 1701 237 12-Φ25
    350 381 520 470 435 500 4 34 1875 265 16-Φ30
    400 406 580 525 485 305 4 36 2180 300 16-Φ30
    450 432 640 585 545 305 4 40 2440 325 20-Φ34
    500 457 705 650 608 305 4 44 2860 360 20-Φ41
    600 508 840 770 718 305 5 48 3450 425 20-Φ41
    700 700

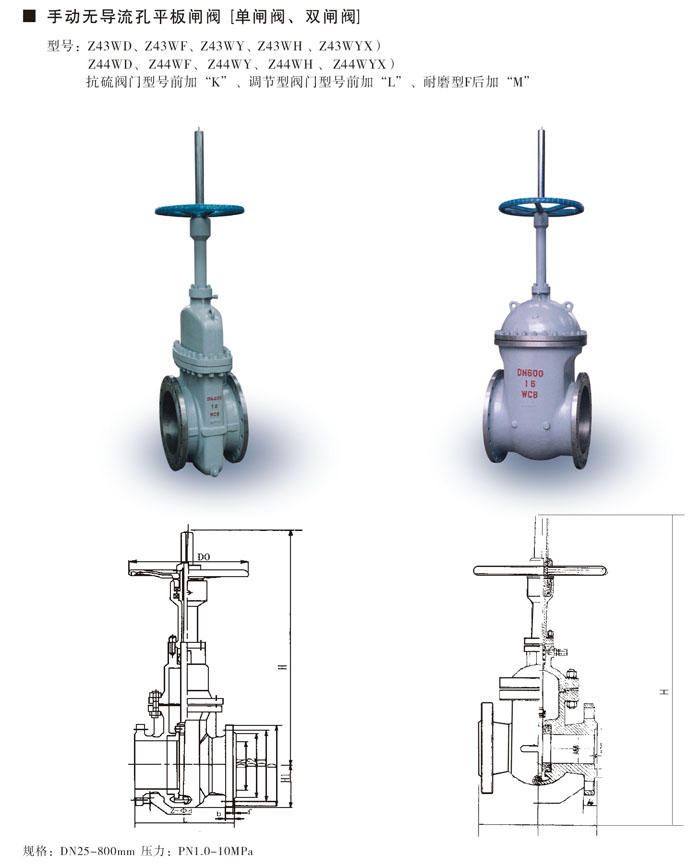

  • 无导流孔平板闸阀结构图片
