产品名称：高温透风蝶阀D341H、D341W[ 2021-06-24 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，，，镌汰了开支，，，，让利于客户

: 交货快捷：先进生产流水线，，，，富足的备货，，，，缩短了交货期！

产品先容
规格尺寸
结构图片

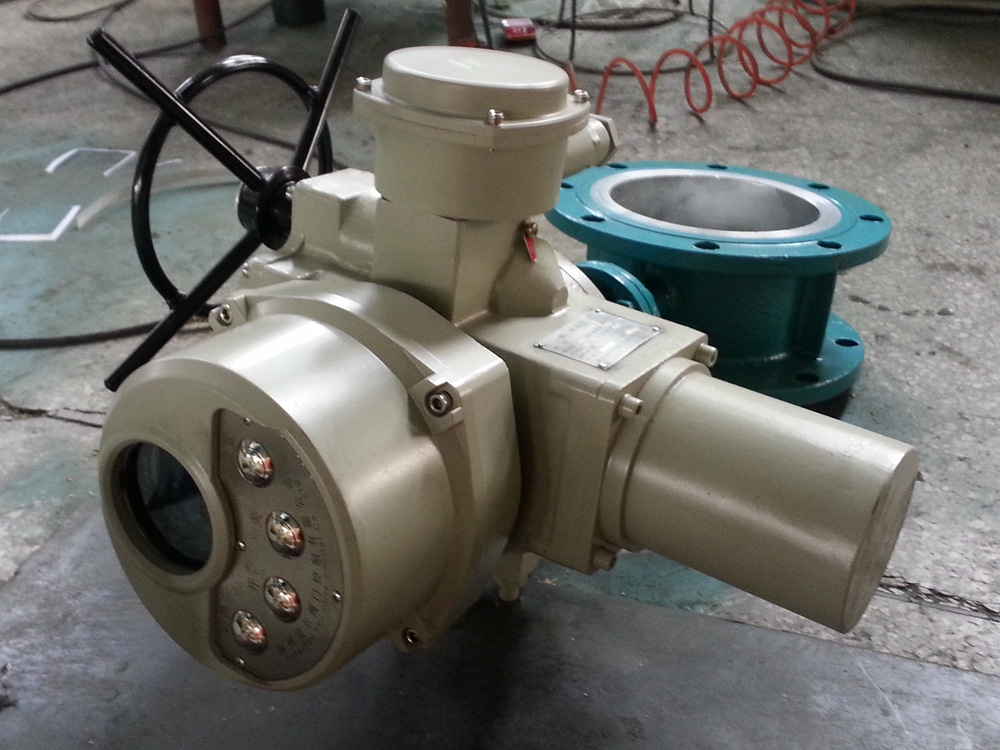

一、高温透风蝶阀D341H、D341W产品先容

AG旗舰厅D341H、D341W 型透风蝶阀在冶金、化工、建材、电站、玻璃等行业中的透风、环保工程的含尘凉风或热民俗体管道中，，，，作为气体介质调理流量或切断装置。。。。。。接纳中线式碟板与短结构钢板焊接的新型结构形式设计制造的，，，，结构紧凑、重量轻、便于装置、流阻小、流通量大，，，，阻止高温膨胀的影响，，，，操作轻盈；；内无连杆、螺栓等、事情可靠、使用寿命长。。。。。�？？？梢远喙の蛔爸�，，，，不受介质流向影响。。。。。。高温透风蝶阀D341H、D341W透风机用风门，，，，是针对现在煤矿行业对机械自动化要求越来越高而设计的透风机风门自动控制装置。。。。。。该装置具有电动和就地两种操作方法，，，，实现了对风门的远方控制，，，，同时具有超行程�；；�，，，，电动和手动切换等功效，，，，较大的提高了该装置的稳固可靠性。。。。。。该装置装置、调试、操作、维修利便，，，，是透风机用插板风门的理想替换产品。。。。。。

二、高温透风蝶阀D341H、D341W产品性能参数

型号	PN	事情压力 / MPa	适用温度 / ℃	适用介质
D341H-1C	10	1	≤300	含尘烟气、空气等
D341W-1C
D341H-0.5C	5	0.5
D341W-0.5C

三、D341H、D341W 型透风蝶阀产品零部件质料

型号	质料
	阀体、蝶板	阀杆	填料
D341H-1C	碳钢	2Cr13	柔性石墨
D341W-1C
D341H-0.5C
D341W-0.5C

公称通径	主要形状尺寸和毗连尺寸
公称通径	L	D1	D	Z-d	H	H0	A	B
50	108	110	140	4-14	70	215	270	65
65	112	130	160	4-14	80	235	270	65
80	124	150	190	4-18	95	263	270	65
100	127	170	210	4-18	105	283	270	65
125	140	200	240	8-18	120	313	310	65
150	140	225	265	8-18	132.5	338	310	65
200	152	280	320	8-18	160	493	365	90
250	165	335	375	12-18	187.5	550	365	90
300	178	395	440	12-22	220	615	365	90
350	190	445	490	12-22	245	678	365	90
400	216	495	540	270	727	365	90
450	222	550	595	297.5	782	365	90
