产品名称：d941w电动大口径透风蝶阀[ 2016-07-26 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，，镌汰了开支，，，让利于客户

: 交货快捷：先进生产流水线，，，富足的备货，，，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、d941w电动大口径透风蝶阀概述

d941w电动大口径透风蝶阀是AG旗舰厅生产销售的主要产品之一，，，终年备有大宗库存现货以出厂价直销，，，让客户购置到物美价廉的产品，，，d941w电动大口径透风蝶阀是一种非密闭型阀门，，，其主要作用是在管道系统事情中，，，阀门翻开排烟排气，，，在非事情时间中，，，阀门关闭，，，避免大的灰渣进入管道，，，�；；；；；す艿郎那寰布翱梢涣傩�。。。。。。

二、d941w电动大口径透风蝶阀特点

电动透风蝶阀由角行程电动执行器和透风蝶阀组成，，，它与电动单位组合仪表配合使用。。。。。。接纳中线式碟板与短结构钢板焊接的新型结构形式设计制造的，，，结构紧凑、重量轻、便于装置、流阻小、流通量大，，，阻止高温膨胀的影响，，，操作轻盈。。。。。。

三、d941w电动大口径透风蝶阀事情原理

本蝶阀接纳与阀体相同质料加工成密封圈，，，接纳电或气动传动。。。。。。其适用温度随阀体选材而定，，，公称压力≤0.6MPa,输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转。。。。。。

四．d941w电动大口径透风蝶阀接纳标准

设计标准：GB/T12238-1989、JB/T8692-1998
法兰毗连尺寸：GB/T9115.1-2000
结构长度h：GB/T12221-1989
压力试验：GB/T13927-1992；；；；；JB/T9092-1999

五、d941w电动大口径透风蝶阀主要手艺参数和性能

公称通径mm	50～1200
公称压力(MPa)	PN0.1、0.25、0.6、1.0
介质温度℃	-40～+450（钢板卷焊），，，+450以上（不锈钢板卷焊）
转角规模	0-90度
流量特征	近似百分比
法兰标准	GB/T9115-2000钢制管法兰焊接标准(也可凭证客户尺寸定做非标产品)
设置执行机构	可配HQ等系列角行程电动执行机构
控制方法	开关到位灯(开关两位控制)、智能调理(4～20mA模拟量信号控制)

六、d941w电动大口径透风蝶阀订货说明

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥使用温度⑦驱动方法⑧是否带附件以便AG旗舰厅为您准确选型。。。。。。
　　2、若有特殊要求时请在订购产品时注明。。。。。。
　　3、若已经由设计单位选定的型号，，，请按型号直接向我司销售部订购。。。。。。
　　4、当使用的场合很是主要或情形较量重大时,请您只管提供设计图。。。。。。
　　接待您会见AG旗舰厅网站【/】,若有任何疑问.您可以致电给我们,我们一定会全心起劲为您提供优质的效劳。。。。。。电话：021-64162222

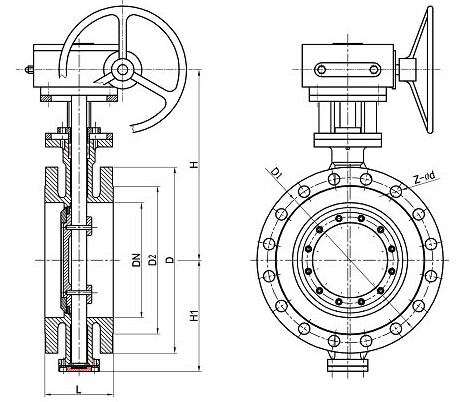

七、d941w电动大口径透风蝶阀主要形状毗连尺寸

TD941W-0.5/2.5/6 (C.P.R.V)
公称通径		结构长度	形状尺寸（参考值）				毗连法兰尺寸								参考重量(Kg)
公称通径		结构长度	形状尺寸（参考值）				0.05MPa和0.25MPa				0.6MPa
毫米 mm	英寸in	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	70	418	250	225	140	110	88	4-18	140	110	88	4-14	, 14
65	21/2	112	80	438	250	225	160	130	108	4-18	160	130	108	4-14	15
80	3	114	95	466	250	225	190	150	124	4-18	190	150	124	4-18	17
100	4	127	105	486	250	225	210	170	144	4-18	210	170	144	4-18	20
125	5	140	120	516	325	245	240	200	174	8-18	240	200	174	8-18	25
150	6	140	132	541	325	245	265	225	199	8-18	265	225	199	8-18	29
200	8	152	160	779	325	245	320	280	254	8-18	320	280	254	8-18	47
250	10	165	187	836	363	313	375	335	309	12-18	375	335	309	12-18	67
300	12	178	220	901	363	313	440	395	363	12-22	440	395	363	12-22	78
350	14	190	245	954	363	313	490	445	413	12-22	490	445	413	12-22	96
400	16	216	270	1003	363	313	540	495	463	16-22	540	495	463	16-22	130
450	18	222	297	1058	465	439	595	550	518	16-22	595	550	518	16-22	142
500	20	229	322	1111	546	556	645	600	568	20-22	645	600	568	20-22	191
600	24	267	377	1233	546	556	755	705	667	20-26	755	705	667	20-26	230
700	28	292	430	1338	546	556	860	810	772	24-26	860	810	772	24-26	250
800	32	318	487	1452	546	556	975	920	878	24-30	975	920	878	24-30	320
900	36	330	537	1588	632	706	1075	1020	978	24-30	1075	1020	978	24-30	410
1000	40	410	587	1689	632	706	1175	1120	1078	28-30	1175	1120	1078	28-30	510
1200	48	470	687	1938	632	706	1375	1320	1280	32-30	1405	1340	1295	32-33	720
1400	56	530	760	2670	790	1338	1575	1520	1480	36-30	1603	1560	1510	36-36	1270
1600	64	600	895	2810	868	1476	1790	1730	1690	40-30	1830	1760	1710	40-36	1730
1800	72	670	995	3020	868	1476	1990	1930	1890	44-30	2045	1970	1918	44-39	2750
2000	80	760	1095	3220	965	1600	2190	2130	2090	48-30	2265	2180	2125	48-42	3050
