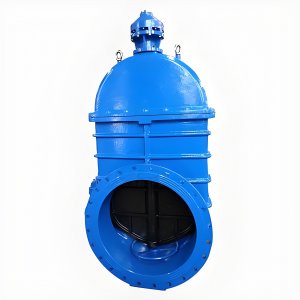

产品名称：Z45X-16Q DN150,DN200,DN300暗杆软密封闸阀[ 2024-10-11 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控，，，，，详尽入微全方位检测！
价钱合理：高效内部本钱控制，，，，，镌汰了开支，，，，，让利于客户
交货快捷：先进生产流水线，，，，，富足的备货，，，，，缩短了交货期！
  • 产品先容
  • 规格尺寸
  • 结构图片

  • 一、Z45X-16Q DN150,DN200,DN300暗杆软密封闸阀先容

    上海AG旗舰厅阀门集团有限公司暗杆软密封闸阀是一种常用的阀门，，，，，具有优异的密封性能和较长的使用寿命，，，，，普遍应用于许多工业领域。。。。‌

    暗杆软密封闸阀的结构特点包括： ‌无凹腔结构‌：阀体阀盖内外外貌喷涂环氧树脂，，，，，闸板外貌包覆橡胶，，，，，从基础上杜绝侵蚀。。。。 ‌阀杆密封‌：接纳“O”形密封圈，，，，，确保密封可靠。。。。 ‌整体阀盖暗杆设计‌：结构紧凑，，，，，阀杆螺母与闸板两体结构，，，，，无卡阻征象。。。。 ‌防腐性能‌：壳体内外外貌喷涂环氧树脂，，，，，须要时内外貌衬搪瓷，，，，，毗连螺栓接纳内六角螺栓，，，，，顶部胶封。。。。 ‌卫生性‌：环氧树脂切合卫生标准，，，，，闸板整体包覆切合卫生磨练的橡胶，，，，，阀杆、阀杆螺母等零件接纳不受水侵蚀的不锈钢或青铜等质料。。。。 暗杆软密封闸阀的事情原理基于其设计特点： ‌启闭件为闸板‌：闸板围绕阀杆做上下运动实现开启和关闭，，，，，运动偏向与管道内介质流动偏向笔直。。。。 ‌阀杆螺纹设计‌：阀杆上有螺纹，，，，，转动阀杆时，，，，，在阀门顶端的螺母和阀体上面的导槽作用下，，，，，阀杆做直线的上下运动，，，，，发动闸板同时运动。。。。 ‌开启状态判断‌：由于阀杆螺纹在阀体内部，，，，，暗杆闸阀在开启历程中不可直接视察阀杆位置判断启闭状态，，，，，通常以转不动阀杆为止，，，，，但需思量锁死情形，，，，，一样平常在开到极点后再倒回1/2-1圈作为全开位置。。。。 暗杆软密封闸阀的应用规模普遍，，，，，适用于饮用水、给排水、污水处置惩罚、自然气与煤气、工业以及食物等行业，，，，，具有轻盈易携、装置维修便捷、上密封结构细密且摩擦阻力小等优点‌。。。。

    二、Z45X-16Q 暗杆软密封闸阀零部件质料

    序 号 部 件 材 料
    1 阀体 灰铸铁、球墨铸铁
    2 阀瓣 球墨铸铁外覆丁晴橡胶或三元乙丙胶
    3 内六角螺栓 碳化处置惩罚
    4 密封圈 丁晴橡胶或三元乙丙胶
    5 阀盖 灰铸铁、球墨铸铁
    6 阀杆 不锈钢
    7 O型密封圈 丁晴橡胶或三元乙丙胶
    8 止推轴承 锡青铜
    9 螺栓 不锈钢
    10 压盖 球墨铸铁、铸钢
    11 防尘罩 丁晴橡胶
    12 手轮（传动帽） 可锻铸铁

  • 公称通径 L D1 D2 D3 H B f n-Φd 配用螺给
    mm inch 1.0MPa 1.6MPa 1.0MPa 1.6MPa 1.0MPa 1.6MPa
    40 1 1/2″ 165 88 110 150 310 18 3 4-Φ18 M16
    50 2″ 178 102 125 165 340 20 3 4-Φ18 M16
    65 2 1/2″ 190 122 145 185 370 20 3 4-Φ18 M16
    80 3″ 203 133 160 200 410 22 3 8-Φ18 M16
    100 4″ 229 158 180 220 450 24 3 8-Φ18 M16
    125 5″ 254 184 210 250 480 26 3 8-Φ18 M16
    150 6″ 267 212 240 285 550 26 3 8-Φ23 M20
    200 8″ 292 268 295 340 630 30 3 8-Φ23 12-Φ23 M20
    250 10″ 330 320 350 355 405 750 32 3 12-Φ23 12-Φ27 M20 M24
    300 12″ 356 370 400 410 460 820 32 4 12-Φ23 12-Φ27 M20 M24
    350 14″ 381 430 460 470 520 980 36 4 16-Φ23 16-Φ27 M20 M24
    400 16″ 406 482 515 525 580 1010 38 4 16-Φ27 16-Φ31 M24 M27
    450 18″ 432 532 565 585 640 1195 40 4 20-Φ27 20-Φ31 M24 M27
    500 20″ 457 585 620 650 715 1270 42 4 20-Φ27 20-Φ34 M24 M30
    600 24″ 508 685 725 770 840 1390 48 5 20-Φ31 20-Φ37 M27 M33
    700 28″ 610 800 840   895 1550 40 5 24-Φ31   M27
    800 32″ 660 905 950   1015 1750 44 5 24-Φ34   M30
    900 36″ 711 1005 1050   1115 1950 46 5 28-Φ34   M30
    1000 40″ 811 1110 1160   1230 2170 50 5 28-Φ38   M33
