产品名称：dn500电动平板闸阀[ 2021-01-08 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，，镌汰了开支，，，让利于客户

: 交货快捷：先进生产流水线，，，富足的备货，，，缩短了交货期！

产品介绍
规格尺寸
结构图片

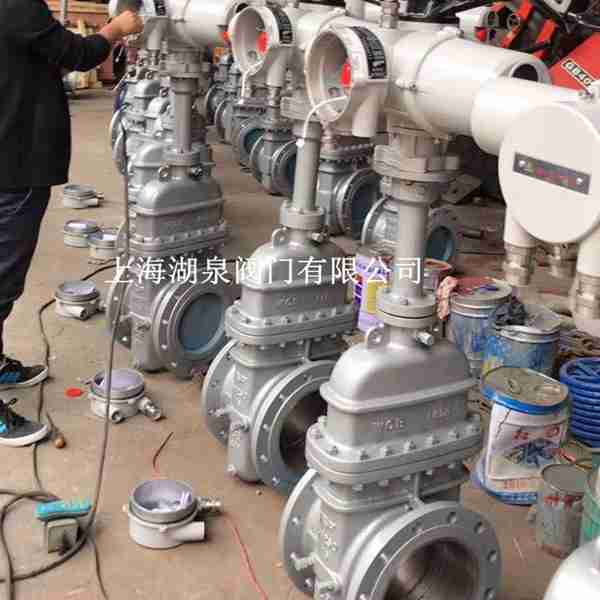

名称: 电动平板闸阀
型号: Z943F
毗连方法：法兰
品牌: HQ上海AG旗舰厅
公称通径: DN100~DN2000mm ;
公称压力: Class150～900/PN1.0～16.0MPa
适用温度: 150℃;
阀体材质: WCB、不锈钢;
适用介质: 水、气体、油品等

一、dn500电动平板闸阀产品介绍

AG旗舰厅Z943F电动平板闸阀适用于Class150～900/PN1.0～16.0MPa，，，事情温度-29～121℃的石油、自然气、水、油品等管路上，，，用于截断或接通管路中的介质。。。。。是一种关闭件为平行闸板的滑动阀。。。。。平板闸阀其关闭件可以是单闸板或是其间带有撑开机构的双闸板。。。。。闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。。。。。接纳新型浮动式密封结构，，，适用于压力不大于10MPa，，，温度-29～121℃的H2S气体含量较高的自然气管线上，，，作为控制介质的启闭及调理装置，，，该产品结构设计新颖、选材适当、测试严酷、操作轻盈。。。。。

二、电动平板闸阀产品结构特点

1、阀座的密封结构应为弹性有预紧力，，，上、下游密封座同时密封的结构。。。。。阀座与密封物间始终为面扑面密封。。。。。
2、阀座有自洗濯功效，，，并且在阀门开启或关闭历程中不受气流直接冲洗。。。。。阀座应由有润滑、不磨损质料制成。。。。。
3、阀门执行机构的故障不会影响到阀门的其它部分，，，维修和替换事情能够在不拆下阀门的情形下举行。。。。。
(1) 轭架套管：铝青铜轭架套管设置针形止推轴承，，，最洪流平镌汰操作扭矩。。。。。
(2) 阀杆：螺纹长度直到托架；；；；；；销钉和点焊；；；；；；具有稳固性。。。。。
(3) 压力密封：结构简朴，，，设置分段扣环和镀银低碳钢垫圈，，，有助于拆卸和实现最好的阀帽密封。。。。。
(4) 阀座环：焊接阀座环笔直于流动通道，，，易于维护。。。。。
(5) 执行机构：阀门可以设置电动、液动或气动执行机构。。。。。DN300以下设置标准手下手轮，，，DN350以上设置斜齿轮操作机构。。。。。
(6) 轭架：完全装配式轭架通过抗震测试，，，易于维护和装置执行机构。。。。。
(7) 压盖：两件式，，，自调理压盖，，，阻止被弹出。。。。。
(8) 整体后座：硬面，，，使用寿命最长。。。。。
(9) 阀瓣：弹簧负载阀瓣能够自行调理，，，镌汰执行机构的扭矩需求。。。。。
(10) 整体止动：整体铸造托架止动装置，，，定位组装的托架阀瓣，，，使得阀座越发稳固可靠。。。。。

三、dn500电动平板闸阀产品主要零件质料

阀门/阀盖	WCB	WC6	A352-LCB	A351-CF8M
闸板	2Cr13+ENP	20CrMoV+STL	ANSO410+ENP	ANSI316+ENP
阀杆	2Cr13	2Cr13	A182-A6a	A182-A316S
阀座	25+PTFE	20CrMoV+STL	A105+PTFE	A182-F316+PTFE
填料	NBR/FPM	柔性石墨/Flexible Graphite		聚四氟乙烯/PTFE+FPM

四、dn500电动平板闸阀产品订货须知

1、订货前请认真相识本产品Z943F电动平板闸阀，，，清晰标明规格、型号、材质、压力、数目。。。。。
2、当使用的场合很是主要或情形较量重大时，，，请您只管提供设计图纸和详细参数，，，由AG旗舰厅锦能阀门专家为您审核把关。。。。。
3、订购Z943F电动平板闸阀时，，，请详细填明订货单位，，，收货单位，，，付款单位的名称，，，通讯地点（包括所在省、市、地、区县、街、号），，，帐号及代表人。。。。。
4、订购所有本公司产品均实验现款提货或款到发货。。。。。

五、dn500电动平板闸阀产品主要形状结构尺寸（mm）

DN	L	D	D1	D2	b	z×φd	H	H1	D0	重量/kg
50	178	160	125	100	20	4×φ18	450	80	250	23
65	190	180	145	120	20	8×φ18	550	95	300	40
80	203	195	160	135	22	8×φ18	610	100	300	45
125	254	245	210	185	24	8×φ18	798	132	350	95
150	267	280	240	210	24	8×φ23	895	150	350	105
200	292	335	295	265	26	8×φ23	1130	188	350	140
250	330	390	350	320	28	12×φ23	1290	225	400	240
300	356	440	400	368	28	12×φ23	1480	247	450	300
350	381	500	460	428	30	16×φ23	1660	275	450	460
400	406	565	515	482	32	20×φ25	1850	312	500	560
450	432	615	565	532	32	20×φ25	2080	335	500	780
500	457	670	620	585	34	20×φ30	2300	380	600	1050
600	508	780	725	685	36	20×φ30	2680	445	800	1680
700	610	895	840	800	40	24×φ30	3080	490	800	2250
800	660	1010	950	905	44	24×φ34	3491	560	1000	4260
900	711	1110	1050	1005	46	28×φ34	3897	610	1000	4260
1000	811	1220	1180	1115	50	28×φ34	4317	715	1200	5540
