产品名称：BJ45H、BJ45W 型 PN25~PN40 钢制保温夹套直流式阻止阀[ 2013-10-15 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控，，，，详尽入微全方位检测！
价钱合理：高效内部本钱控制，，，，镌汰了开支，，，，让利于客户
交货快捷：先进生产流水线，，，，富足的备货，，，，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 产品说明：

    BJ45H、BJ45W 型 PN25~PN40 钢制保温夹套直流式阻止阀适用于种种需要保温的装备管路上，，，，夹套内通入蒸汽能避免介质结晶 。。 。。

    产品主要性能参数：

    BJ45H、BJ45W 型 PN25~PN40 钢制保温夹套直流式阻止阀主要性能参数
    型号 PN 事情压力
    /MPa    		 适用温度
    /℃    		 适用介质 夹套压力
    /MPa    		 质料
    阀体、阀盖 阀瓣、阀杆 夹套 填料
    BJ45H-25 25 2.5 ≤425 水、油或非侵蚀性介质 0.6~1.6 WCB 2Cr13 20# 柔性石墨
    BJ45H-40 40 4.0
    BJ45W-25P 25 2.5 ≤200 尿素、硝酸类 CF8/304 304 304 PTFE
    BJ45W-40P 40 4.0
    BJ45W-25R 25 2.5 尿素、硝酸类 CF3M/316L 316L
    BJ45W-40P 40 4.0
    BJ45W-25Ti 25 2.5 氧化侵蚀性介质 ZTA2/TA2 TC4
    BJ45W-40Ti 40 4.0

    产品订货须知：

    一、① 钢制保温夹套直流式阻止阀产品名称与型号② 钢制保温夹套直流式阻止阀口径③是否带附件以便AG旗舰厅为您准确选型 。。 。。

    二、若已经由设计单位选定上海AG旗舰厅的 钢制保温夹套直流式阻止阀型号，，，，请按 钢制保温夹套直流式阻止阀型号直接向我司销售部订购 。。 。。

    三、当使用的场合很是主要或情形较量重大时,请您只管提供设计图纸和详细参数，，，，由AG旗舰厅AG旗舰厅阀门专家为您审核把关 。。 。。

    谢谢您会见AG旗舰厅网站【/】,若有任何疑问.您可以致电给我们,我们一定会全心起劲为您提供优质的效劳

  • 产品主要形状及结构尺寸：

    BJ45H、BJ45W 型 PN25~PN40 钢制保温夹套直流式阻止阀主要形状及结构尺寸
    型号 公称通径
    DN（㎜）    		 尺寸（㎜）
    L D D1 D2 B-f Z-φ H D0
    BJ45H
    BJ45W    		 15 130 95 65 45 16-2 4-14 170 120
    20 150 105 75 55 16-2 4-14 190 140
    25 160 115 85 65 16-2 4-14 205 160
    32 180 135 100 78 18-2 4-18 270 180
    40 200 145 110 85 18-3 4-18 310 200
    50 230 160 125 100 18-3 4-18 358 240
    65 290 180 145 120 18-3 4-18 373 280
    80 310 195 160 135 20-3 8-18 435 320
    100 350 215 180 155 20-3 8-18 500 360
    125 400 245 210 185 22-3 8-18 614 400
    150 480 280 240 210 24-3 8-23 674 400
    200 600 335 295 265 26-3 12-23 818 450
    250 730 405 355 320 30-3 12-25 969 550

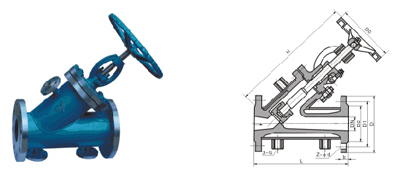

  • BJ45H、BJ45W 型 PN25~PN40 钢制保温夹套直流式阻止阀结构图
