产品名称：j961h-100i电动焊接阻止阀[ 2021-01-19 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳固：实验全历程质量监控，，详尽入微全方位检测！

: 价钱合理：高效内部本钱控制，，镌汰了开支，，让利于客户

: 交货快捷：先进生产流水线，，富足的备货，，缩短了交货期！

产品介绍
规格尺寸
结构图片

产品名称：电动焊接阻止阀
产品型号：J941H
阀体材质：碳钢、304、316、316L、铬钼钒钢等特材、
阀杆材质：碳钢、304、316、316L、铬钼钒钢等特材、材质不低于阀体材质
承压规模：1.6MPa-32MPa
阀芯材质：合金钢、硬质合金钢、哈氏合金等不低于阀体材质
阀轴填料：橡胶O型圈、石墨等可遭受频仍启闭、可开关10万次不替换或终生使用
性能检测：阀门在关闭状态下两侧划分遭受1.1倍阀门事情值无渗漏
驱动方法：电动、手动、手动电动一体化
驱动形式：开关型、调理型、整体开关型、整体调理型、RS485工业总线型
驱动电源：AC380V、AC220V、
防爆品级：ExDIIBT4、MA矿用防爆

一、j961h-100i电动焊接阻止阀产品介绍

AG旗舰厅j961h-100i电动焊接阻止阀的介质流向就改由阀瓣上方进入阀腔，，这时在介质压力作用下，，关阀门的力�。。。�，而开阀门的力大，，阀杆的直径可以响应地镌汰。。。同时，，在介质作用下，，这种形式的阀门也较严密。。。上海AG旗舰厅阻止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。。。凭证阀瓣的这种移动形式，，阀座通口的转变是与阀瓣行程成正比例关系。。。由于该类阀门的阀杆开启或关闭行程相对较短，，并且具有很是�？煽康那卸瞎πВ�，又由于阀座通口的转变与阀瓣的行程成正比例关系，，很是适合于对流量的调理。。。因此，，这种类型的阀门很是适相助为切断或调理以及节约使用。。。

二、j961h-100i电动焊接阻止阀产品结构特点与用途

1、中法兰式、自密时式多结构知足用户要求。。。
2、可以装置在管道的任何位置上，，启闭迅速、耐磨耐蚀。。。
3、电动焊接阻止阀适用于各侵蚀性介质上的管道上，，有优异的防腐性和足够的强度。。。
4、合金钢阻止阀适用于耐高温的蒸汽、油品管道上，，具有耐高温的特点。。。

三、j961h-100i电动焊接阻止阀产品试验压力

公称压力PN(MPa)		1.6	2.5	4.0	6.4	10.0	16.0
试验压力	壳体强度试验	2.4	3.8	6.0	9.6	15	24
	上密封试验	1.8	2.8	4.4	7.0	11	18
	密封试验	1.8	2.8	4.4	7.0	11	18

四、j961h-100i电动焊接阻止阀产品零件结构材质表

序号	零件名称	C	P	R
1	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	垫片	柔性石墨+不锈钢	PTFE	PTFE
3	螺栓	35	304	304
4	阀瓣	WCB+对焊304或stelite、PTFE	ZG1Cr18Ni9Ti/PTFE	ZG1Cr18Ni12Mo2Ti/PTFE
5	对开环	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	阀瓣盖	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
7	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	螺帽	35	304	304
9	吊环螺栓	35	304	304
10	阀盖	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
11	螺栓	35	304	304
12	垫片	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
13	填料	柔性石墨	PTFE	PTFE
14	填料压板	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
15	螺帽	35	304	304

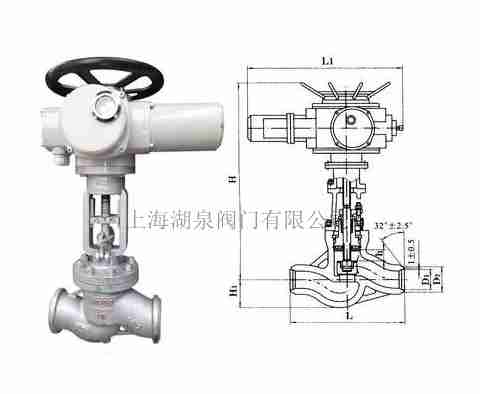

五、j961h-100i电动焊接阻止阀产品规格尺寸

公称压力	公称通径	标准值			参考值					电装型号
公称压力	公称通径	L	D1	D2	h	L1	H	H1	重量kg	电装型号
20	100	600	13	1	55	830	1083	150	152	DZW60
P5410V	100	600	113	135	55	810	1083	150	150	DZW 60
25	100	600	107	135	55	830	1083	150	182	DZW 90
P5414V	100	600	107	135	55	810	1083	150	180	DZW 90
32 P5417V	65	400	67	91	45	810	1095	101	213	DZW 45
	80	700	80	111	65	830	1212	112	423	DZW 60
	100	700	101	135	90	870	1506	183	788	DZW 90
	125	900	126	172	90	870	1222	223	810	DZW120
P5420V	65	400	63	91	45	810	1095	101	226	DZW 45
