产品名称：矿用隔爆型电动闸阀[ 2019-03-19 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳固：实验全历程质量监控，，，，，，详尽入微全方位检测！
价钱合理：高效内部本钱控制，，，，，，镌汰了开支，，，，，，让利于客户
交货快捷：先进生产流水线，，，，，，富足的备货，，，，，，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、矿用隔爆型电动闸阀产品介绍：

    AG旗舰厅生产的矿用隔爆型电动闸阀防护品级为IP68,是少数拥有矿用煤安证和防爆证的企业之一。。。�？？？笥梅辣缍⒎视糜谝兹家妆某『�,清静系数高、操作功效强、性能稳固等。。。。防爆型产品有dI和dIIBT4两种，，，，，，dI适用于煤矿非采掘事人情；；；；dIIBT4用于工厂，，，，，，适用于情形为IIA、IIB级T1～T4组的爆炸性气体混淆物。。。。


    二、矿用隔爆型电动闸阀产品主要特点：

    ①MZ系列电动闸阀与KXBC矿用隔爆型阀门电动装置控制箱配套使用后，，，，，，可与DCS系统衔接，，，，，，实现煤矿井下水泵房的自动化控制；；；；
    ②MZ系列矿用电动闸阀装置利便，，，，，，无装置偏向要求，，，，，，双向密封，，，，，，维护保养利便，，，，，，使用寿命长；；；；
    ③煤矿井下已有的手动阀可直接刷新为电动阀门，，，，，，提升自动化控制，，，，，，且不影响煤矿的正常生产。。。。

  • 三、矿用隔爆型电动闸阀产品主要毗连尺寸

    Z941H-16型矿用隔爆型电动闸阀
    阀门主要尺寸（mm） 矿用隔爆型阀门电动装置主要参数
    DN L D D1 Z×d H 型号规格 转矩（N·m） 转速（r/min） 电机功率（KW）
    50 250 160 125 4×φ18 615 ZB10-24 100 24 0.25
    65 265 180 145 4×φ18 625 ZB15-24 150 24 0.37
    80 280 195 160 8×φ18 700 ZB15-24 150 24 0.37
    100 300 215 180 8×φ18 760 ZB20-24 200 24 0.55
    125 325 245 210 8×φ18 825 ZB20-24 200 24 0.55
    150 350 280 240 8×φ23 920 ZB30-24 300 24 0.75
    200 400 335 295 12×φ23 1075 ZB30-24 300 24 0.75
    250 450 405 355 12×φ25 1265 ZB45-24 450 24 1.1
    300 500 460 410 12×φ25 1480 ZB60-24 600 24 1.5
    350 550 520 470 16×φ25 1660 ZB90-24 900 24 2.2
    400 600 580 525 16×φ30 1930 ZB90-24 900 24 2.2
    450 650 640 585 20×φ30 2000 ZB120-24 1200 24 3
    500 700 705 650 20×φ34 2220 ZB180-24 1800 24 5.5
    600 800 840 770 20×φ41 2430 ZB180-24 1800 24 5.5

    MZ941H-25型矿用隔爆型电动闸阀
    阀门主要尺寸（mm） 矿用隔爆型阀门电动装置主要参数
    DN L D D1 Z×d H 型号规格 转矩（N·m） 转速（r/min） 电机功率（KW）
    50 250 160 125 4×φ18 625 ZB10-24 100 24 0.25
    65 265 180 145 8×φ18 630 ZB15-24 150 24 0.37
    80 280 195 160 8×φ18 710 ZB15-24 150 24 0.37
    100 300 230 190 8×φ23 745 ZB20-24 200 24 0.55
    125 325 270 220 8×φ25 860 ZB20-24 200 24 0.55
    150 350 300 250 8×φ25 925 ZB30-24 300 24 0.75
    200 400 360 310 12×φ25 1155 ZB30-24 300 24 0.75
    250 450 425 370 12×φ30 1360 ZB45-24 450 24 1.1
    300 500 485 430 16×φ30 1465 ZB60-24 600 24 1.5
    350 550 550 490 16×φ34 1670 ZB90-24 900 24 2.2
    400 600 610 550 16×φ34 1930 ZB120-24 1200 24 3.0
    450 650 660 600 20×φ34 2150 ZB120-24 1200 24 3.0
    500 700 735 660 20×φ41 2220 ZB180-24 1800 24 5.5
    600 800 840 770 20×φ41 2430 ZB250-24 2500 24 7.5

    MZ941H-40型矿用隔爆型电动闸阀
    阀门主要尺寸（mm） 矿用隔爆型阀门电动装置主要参数
    DN L D D1 Z×d H 型号规格 转矩（N·m） 转速（r/min） 电机功率（KW）
    50 250 160 125 4×φ18 685 ZB10-24 100 24 0.25
    65 280 180 145 8×φ18 725 ZB15-24 150 24 0.37
    80 310 195 160 8×φ18 755 ZB15-24 150 24 0.37
    100 350 230 190 8×φ18 805 ZB20-24 200 24 0.55
    125 400 270 220 8×φ25 840 ZB20-24 200 24 0.55
    150 450 300 250 8×φ25 960 ZB30-24 300 24 0.75
    200 550 375 320 12×φ30 1100 ZB30-24 450 24 1.1
    250 650 445 385 12×φ34 1440 ZB45-24 450 24 1.1
    300 750 510 450 16×φ34 1500 ZB60-24 600 24 1.5
    350 850 570 510 16×φ34 1750 ZB120-24 1200 24 3.0
    400 950 655 585 16×φ41 1800 ZB180-24 1800 24 5.5
    450 1050 680 610 20×φ41 1910 ZB180-24 1800 24 5.5
    500 1150 755 670 20×φ48 2070 ZB250-24 2500 24 7.5
    600 1350 890 795 20×φ54 2300 ZB350-24 3500 24 11

    MZ941H-64型矿用隔爆型电动闸阀
    阀门主要尺寸（mm） 矿用隔爆型阀门电动装置主要参数
    DN L D D1 Z×d H 型号规格 转矩（N·m） 转速（r/min） 电机功率（KW）
    50 250 175 135 4×φ23 680 ZB10-24 100 24 0.25
    65 280 200 160 8×φ23 700 ZB15-24 150 24 0.37
    80 310 210 170 8×φ23 725 ZB20-24 200 24 0.55
    100 350 250 200 8×φ25 805 ZB20-24 200 24 0.55
    125 400 295 240 8×φ30 840 ZB30-24 300 24 0.75
    150 450 340 280 8×φ34 960 ZB30-24 300 24 0.75
    200 550 405 345 12×φ34 1100 ZB60-24 600 24 1.5
    250 650 470 400 12×φ41 1350 ZB90-24 900 24 2.2
    300 750 530 460 16×φ41 1650 ZB90-24 900 24 2.2
    350 850 595 525 16×φ41 1960 ZB120-24 1200 24 3.0
    400 950 670 585 16×φ48 2040 ZB180-24 1800 24 5.5
    500 1150 800 705 20×φ54 2600 ZB350-24 350 24 11

    MZ941H-100型矿用隔爆型电动闸阀
    阀门主要尺寸（mm） 矿用隔爆型阀门电动装置主要参数
    DN L D D1 Z×d H 型号规格 转矩（N·m） 转速（r/min） 电机功率（KW）
    50 250 195 145 4×φ25 685 ZB15-24 150 24 0.37
    65 280 220 170 8×φ25 725 ZB20-24 200 24 0.55
    80 310 230 180 8×φ25 760 ZB20-24 200 24 0.55
    100 350 265 210 8×φ30 830 ZB30-24 300 24 0.75
    125 400 310 250 8×φ34 970 ZB30-24 300 24 0.75
    150 450 350 290 12×φ34 1020 ZB45-24 450 24 1.1
    200 550 430 360 12×φ41 1150 ZB60-24 600 24 1.5
    250 650 500 430 12×φ41 1290 ZB90-24 900 24 2.2
    300 750 585 500 16×φ48 1530 ZB120-24 1200 24 3.0
    350 850 655 560 16×φ54 1840 ZB250-24 2500 24 7.5
    400 950 715 620 16×φ54 2321 ZB350-24 3500 24 11

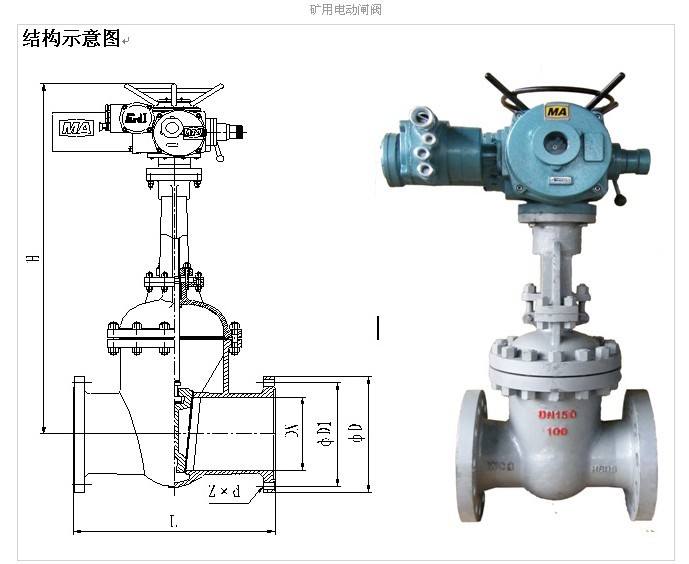

  • 四、矿用隔爆型电动闸阀产品结构图


    矿用隔爆型电动闸阀
