产品名称：煤矿隔爆瓦斯电动蝶阀WSD943H-16C-DN700[ 2020-12-22 ]
- 订购热线：021-64162222
- 订购传真：021-62677999
- 质量稳固：实验全历程质量监控， ，，详尽入微全方位检测！
- 价钱合理：高效内部本钱控制， ，，镌汰了开支， ，，让利于客户
- 交货快捷：先进生产流水线， ，，富足的备货， ，，缩短了交货期！
- 产品介绍
- 规格尺寸
- 结构图片
一、煤矿隔爆瓦斯电动蝶阀WSD943H-16C-DN700主要手艺参数及要求
(1)煤矿隔爆瓦斯防爆电动蝶阀装备装置所在：具有混淆气体或煤尘危险的电动阀门站。。。。
(2)适用介质：含有瓦斯、煤尘、水、油等混淆物。。。。
(3)情形温度：-20～+60℃。。。。
(4)主要部件质料：阀体、蝶板：铸钢；；；阀杆：不锈钢(2Cr13)。。。。
(5)适用情形：含有瓦斯、煤尘等性混淆物， ，，但无破损性绝缘性气体情形， ，，相对湿度：≤95％
(6)额定事情电压：380V 660V
(7)控制电压：交流：6V、9V、12V、24V、36V
直流：6V、9V、12V、24V、36V
(8)额定电源频率：50Hz
(9)额定控制电流：≤15A
(10)电机：生产电动装置厂家有煤安防爆电机。。。。
(11)信号输入阻抗：≤150Ω 信号输出阻抗：≤700Ω 信号电流≤36mA（输出）
(12)阀门完全开启完全关闭时间：≤1 分钟
(13)防爆标记：Ex dI Mb
(14)防护品级：不低于 IP55
(15)电动装置配套矿用隔爆型， ，，在阀门电控箱故障的情形下， ，，能够实现手动开启关闭阀门。。。。
(16)电动装置输出的大扭矩不应对阀门造成破损， ，，输出的小扭矩能包管阀门的正常浚�？�， ，，阀门输出扭矩在现场可调。。。。
(17)配套电动装置必需提供过力矩�；；；ぁ⑿谐瘫；；；ぁ⒌缁缺；；；ぁ⒒迪尬坏裙π�。。。。
(18)三偏心结构， ，，斜圆锥面密封形式：阀体密封面与密封圈之间不会爆发干预， ，，也没有磨损， ，，使密封更清静可靠， ，，寿命更长。。。。
(19)阀杆结构接纳整根阀杆， ，，蝶板在流道偏向不会窜动， ，，更有利于密封和启闭的可靠性。。。。
(20)知足煤矿瓦斯高爆性、高侵蚀性和煤尘颗粒介质下能恒久、清静运行的要求。。。。

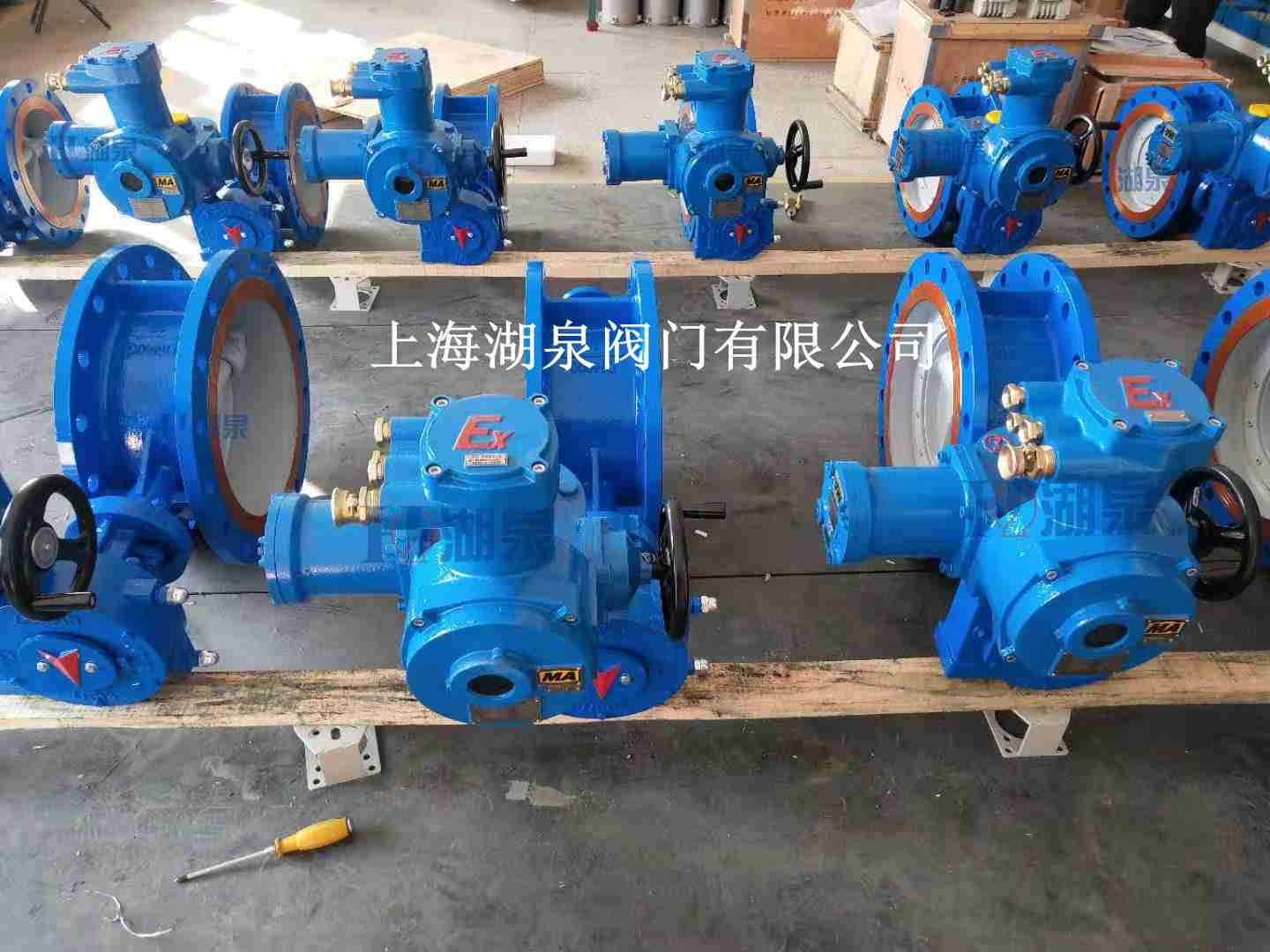

二、煤矿隔爆瓦斯电动蝶阀WSD943H-16C-DN700产品
三、煤矿隔爆瓦斯电动蝶阀WSD943H-16C-DN700执行规范和标准
煤矿隔爆瓦斯电动蝶阀专用瓦斯阀和控制箱的设计、生产、磨练应切合（不限于）下列标准：
——Q/320421JLM001-2011《煤矿用隔爆型阀门电动装置手艺条件》
——GB/T 12224-2005 《钢制阀门 一样平常要求》
——GB/T 12221-2005 《金属阀门 结构长度》
——GB 12238-2008 《法兰和对夹毗连弹性密封蝶阀》
——JB/T 8527-1997 《金属密封蝶阀》
——GB/T 12227-2005 《通用阀门 球墨铸铁件手艺条件》
——GB/T 12229-2005 《通用阀门 碳素钢铸铁件手艺条件》
——GB/T 26480-2011 《阀门的磨练与试验》
——GB/T 13927-2008 《工业阀门 压力试验》
——GB/T 7928-1999 《通用阀门 供货要求》
——GB12220-89 《通用阀门标记》
——GB3836.1-2010 《爆炸性气体情形用电气装备第1部分：通用要求》
——GB3836.2-2010 《爆炸性气体情形用电气装备第2部分：隔爆型“d”》
——GB3836.3-2010 《爆炸性气体情形用电气装备第3部分：增安型“e”》
——GB/T24922-2010 《隔爆型阀门电动装置手艺条件》
——Q/320421JLM002-2011 《煤矿用隔爆型阀门电动装置控制箱》
——Q/320421JLM005-2011 《煤矿用隔爆型阀门电动装置控制箱》
四、矿用配套电动装置（瓦斯专用阀门厂家提供型号与选用阀门配套）
适用情形：含有瓦斯、煤尘等爆炸性混淆物， ，，但无破损性绝缘性气体情形， ，，相对湿度：≤95％（+25℃时）。。。。
额定事情电压：AC660V或AC380V
额定电源频率：50Hz
额定控制电流：≤10A
信号输入阻抗：≤150Ω 信号输出阻抗：≤700Ω 信号电流36mA（输出）
情形温度：-20~+40℃
防爆标记：ExdI Mb
防护品级：IP68
五、矿用电动蝶阀KXBC矿用隔爆型电动阀门控制箱
适用情形：含有瓦斯、煤尘等爆炸性混淆物， ，，但无破损性绝缘性气体情形， ，，相对湿度：≤95％（+25℃时）。。。。
额定事情电压：AC660V或AC380V
额定电源频率：50Hz
额定控制电流：≤15A
信号输入阻抗：≤150Ω信号输出阻抗：≤700Ω信号电流36mA（输出）
情形温度：-20~+40℃
防爆标记：ExdI Mb
防护品级：IP54
污染品级：3级
六、电气�；；；すπШ褪忠招阅�
（1）自带相序判别�；；；さノ�， ，，可自动识别、调解三相电源的相序， ，，从而准确执行对阀门的开、关控制， ，，
无需用户每次上电都必需核对相序， ，，调解电动装置电机接线；；；
（2）自带相序�；；；さノ�， ，，在电源泛起缺相时自动�；；；�， ，，阻止电机缺相运行， ，，销毁电机；；；
（3）自带泄电�；；；さノ�， ，，在泛起电机绝缘品级下降时， ，，实时�；；；�， ，，阻止泛起危险。。。。
（4）自带过力矩�；；；�， ，，当阀门泛起卡死等情形时， ，，过力矩行动�；；；�， ，，阻止爆发阀门损坏。。。。
（5）自带过载�；；；ぁ⑶费贡；；；さ鹊ノ�， ，，阻止销毁电机。。。。
（6）具有短路、断相、过载、欠压、过力矩等多种�；；；すπ�， ，，并可提供远方/就地两种选择。。。。
（7）信号电平（DC）：5V、24V
（8）输出阻抗≤700Ω
（9）输出*大信号电流DC36mA
（10）在电机旋向确定后， ，，可自动校正三相电源的相序， ，，用户可随意接入电动控制箱的三相电源。。。。
（11）位置反响电位器阻值规模在1～10KΩ间。。。。
（12）可与多种自控系统可靠衔接：由用户提供干接点、使用模浚�？樯系�+24VDC电源；；；由用户提供+24VDC
电源、此时用户的+24VDC电源负极与模浚�？榈缭锤杭⒔釉谝黄�， ，，电源的正极输入到模浚�？榈母鞴πФ�， ，，即
可实现种种控制功效。。。。
（13）输入/输出信号均经光电隔离， ，，抗滋扰能力较强。。。。
（14）阀、关阀、电子互锁加机械互锁， ，，可靠包管开向、关向交流接触器不可同时吸合。。。。
（15）欠压�；；；ぶ滴疃ǖ缪沟母�15％。。。。
（16）厂家提供配套的电源电缆和控制电缆型号。。。。
七、煤矿隔爆瓦斯电动蝶阀WSD943H-16C-DN700产品
